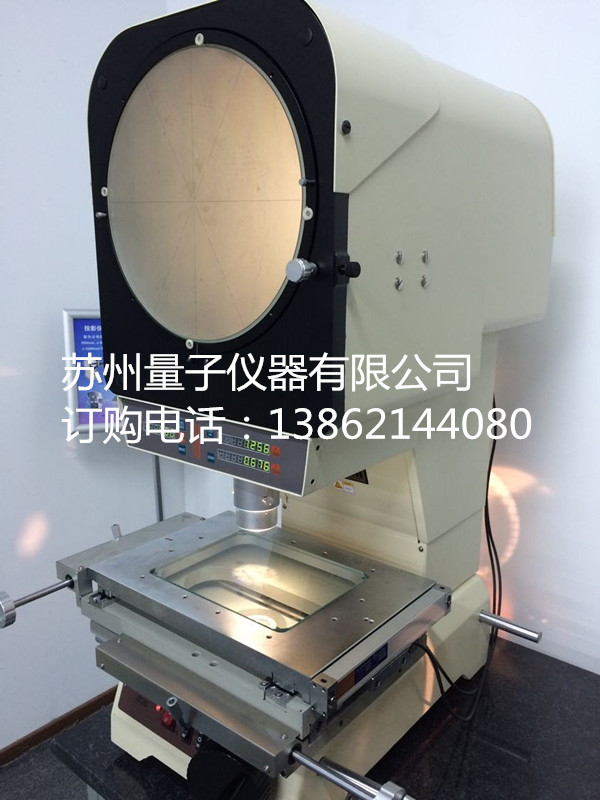

JT20 φ300mm数字式投影仪 内置显示器
用途：JT20 φ300mm数字式投影仪是一种利用光学原理，将放置在工作台上的被测件，通过具有准确放大率的物镜放大成像于投影屏上，检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的密仪器，应用领域非常广泛。
JT20 φ300mm数字式投影仪特点：
1.投影箱升降调焦，Z轴调节范围大。
2.工作台三种可选，测量范围大，传动舒适轻便。
3.密内嵌式物镜，旋转按钮便可切换透反射照明。
4.根据不同放大倍率的物镜，可调节不同的通光口径。
投影屏
投影屏尺寸：φ300mm
投影屏旋转范围：0°~360°
旋转角度显示当量：1′
旋转角度准确度：6′
工作台
| 类型 | 小型 | 中型 | 大型 |
| 台面尺寸（mm） | 350×240 | 400×280 | 450×286 |
| 测量范围（mm） | 150×100 | 200×150 | 250×150 |
| 调焦范围（mm） | 0～100 | 0～100 | 0～100 |
| 分辨率（mm） | 0.001 | 0.001 | 0.001 |
| 仪器准确度 | 3+L/75μm（其中L为测量长度，单位：mm） | 3+L/75μm（其中L为测量长度，单位：mm） | 3+L/75μm（其中L为测量长度，单位：mm） |
| 工作台承重（kg） | 10 | 15 | 20 |
物镜
| 物镜放大率 | 10×标配 | 20×选配 | 50×选配 |
| 物镜物方视场 | φ30mm | φ15mm | φ6mm |
| 物镜工作距离 | 74 mm | 69 mm | 63 mm |
放大倍率误差：0.08%
照明光源
透射照明 24V 150W卤钨灯
反射照明 24V 150W卤钨灯
