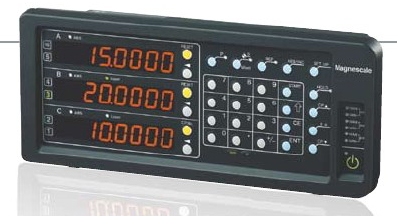

索尼Magnescale LY71多功能数显表 LY71-1 LY71-2 LY71-3
LY71多功能数显表简介：
多功能数显器LY71，公/英制转换，/相对位置检测，预置位置功能，直径显示，弧度等分功能，线性误差补偿，停电记忆、计算、峰值锁定、复位、预置、数据存储、报警输出、零位输出、线性误差补偿等功能。根据用户不同的要求，可以同时配用BCD输出板/符合点输出接口板。通过其输出功能来控制机床的行走(定位)尺寸，从而保证被加工工件的质量，提高产品的合格率。输出扩充板LY71-B,LZ71-KR.因应测量与控制可选择多种不同的替换扩充I/O基板之多功能数显器。适用于多种领域的量测和控制．需要的输出板可加长。
|
型号名称 |
LY71 |
|
用于其他功能显示 |
__ |
|
显示轴数 |
1~2轴(可对应2轴加算的功能，进行加算时只会显示加算数值) |
|
数据显示 |
各轴现在的显示值，值，小值，峰值－峰值 |
|
输入解析度 |
使用线性时 标准：0.1μm，0.5μm，1μm，5μm，10μm 扩充：可追加100μm，50μm，20μm，2μm，0.05μm； 使用角度时 标准：1s,10s,1min,10min 扩充：可追加1度 |
|
输入信号 |
A/B 90度相位差，Ｚ信号(符合EIA-422标准) |
|
显示器解析度 |
量测单元输入解析度或更高且支援英制 英制：基本功能：0.000005 "，0.00001 "，0.00005 "，0.0002 "，0.0005 " 英制：扩充功能：0.000002 "，0.0001 "，0.001"，0.002 "，0.005 " |
|
小输入相位差 |
50ns |
|
错误警告 |
未接尺，超速，超出显示值，断电，保存资料错误 |
|
归零 |
各轴可作归零，警报解除，外部开关归零 |
|
重新启动 |
各轴，轴的峰值重新启动 |
|
预设 |
每轴可以储存/编辑3个数值 |
|
基准点设定 |
即使重新开机之后仍可记忆上次设定之基准点 |
|
数据点操作 |
每轴可以储存/编辑1个数值(若不使用原点主要校正功能) |
|
原点操作 |
每轴可以储存/编辑1个数值(若不使用原点主要校正功能) |
|
锁定功能 |
从暂存，暂停中选择 暂存：锁存期间，显示锁定(保持显示) 暂停：暂停期间，峰值演算中断(峰值演算的维持) |
|
线性补偿 |
可在数显器上作线性补偿 补正量：标准±600μm/m(可至±1000μm/m) |
|
缩放 |
0.100000～9.99999 |
|
供应电源 |
DC 12V 定格0.75A 1A |
|
消耗电源 |
AC 100V-240V±10%(请地向经销公司洽询选购件的AC电源供应器PSC-22) |
|
消耗功率 |
32VA(连接至选购件的AC电源供应器PSC-22时) |
|
作业温度 |
0～40℃(水气不凝结) |
|
储存温度 |
-20～60℃(水气不凝结) |
|
重量 |
约1.2㎏ |
