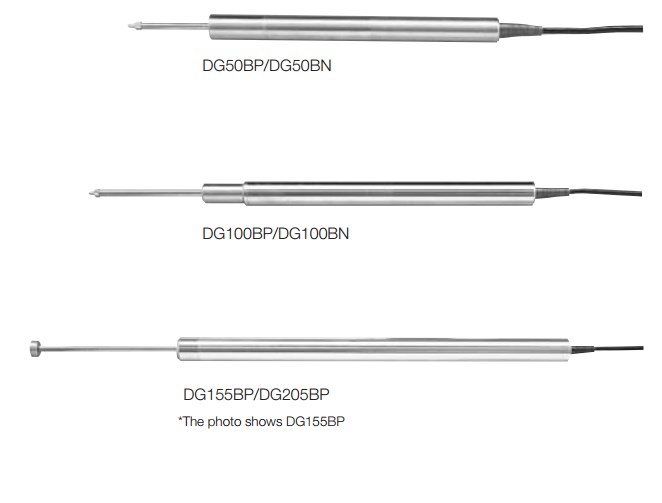

索尼Magnescale高度探规DG100BPM
高度，小型细条状探规，适用安装于各种机器
产品特点：
1.磁力式；
2.适用于各种工厂作业环境,耐油、水、灰尘、震动、冲击能力强；
3.解析度：0.5μm；
4.度：2μm；
5.量测范围：5.2mm,10mm；
6.小型细箱条状：Φ8mm（外直径），74.5mm（DG805)；
7.低量测力；
8.使用气压元件可垂直移动转轴（DG805BL/FL,DG810BL/FL）；
9.防尘保护套（标准件）；
10.安装容易，亦可选购法兰型探规
产品参数：
|
型号名称 |
DG50BP |
DG50BN |
DG100BP |
DG100BN |
DG155BP |
DG205BP |
||||
|
DG50BPM |
DG50BNM |
DG100BPM |
DG100BNM |
DG155BPM |
DG205BPM |
|||||
|
DG50BPE |
DG50BNE |
DG100BPE |
DG100BNE |
DG155BPE |
DG205BPE |
|||||
|
输出 |
数显器，A/B相信号输出型 |
|||||||||
|
量测范围 |
50mm |
100mm |
155mm |
205mm |
||||||
|
度(温度20℃) |
0.5μm |
|||||||||
|
量测力(温度20℃) |
向上 |
方向：6.2N以下 |
— |
方向：9.3N以下 |
— |
— |
||||
|
侧向 |
0.9±0.4N |
1.8±0.65N |
||||||||
|
向下 |
1.3±0.5N |
2.7±0.55N |
||||||||
|
度(温度20℃) |
2μm |
4μm |
5μm |
6μm |
||||||
|
反应速度 |
1m/S |
|||||||||
|
作业温度 |
0℃ to 50℃ |
|||||||||
|
储存温度 |
-20℃ to 60℃ |
|||||||||
|
线缆长度 |
5m |
|||||||||
|
安装柄直径 |
Ø20 0-0.013mm |
Φ32（0/-0.05）mm |
||||||||
|
量测头 |
钨钢珠量测头（DZ-122） |
钨钢珠量测头（DZ-121） |
— |
|||||||
|
磁性量测头 |
— |
— |
吸引力：10N(DZ181) 侧向滑动力：2.7N |
|||||||
|
防护设计等级 |
等同于IP64 |
— |
等同于IP64 |
— |
等同于IP64 |
|||||
|
重量*1 |
大约360g |
大约630g |
大约1100 g |
大约1300 g |
||||||
|
抬升杠杆 |
— |
DZ-161（选配） |
— |
DZ-161（选配） |
DZ-161（选配） |
|||||
|
气动式升降机 |
DZ174-010（选配） |
— |
||||||||
DG155BP/205BP不包含弹簧。
*1不包含线缆单元和电气分割器单元。
*2可附装加压空气元件的管件。
