三丰便携式粗糙度仪SJ-210

型号：三丰便携式粗糙度仪SJ-210

产品时间：2016/7/30 18:58:49

简要描述：

苏州量子仪器有限公司销售三丰便携式表面粗糙度测量仪SJ-210厂家,为您提供价格解决方案,我们有日本Mitutoyo三丰便携式表面粗糙度测量仪SJ-210各种型号、资料、使用说明PDF文档,采购日本Mitutoyo三丰便携式表面粗糙度测量仪SJ-210尽在苏州量子仪器有限公司

产品咨询在线客服

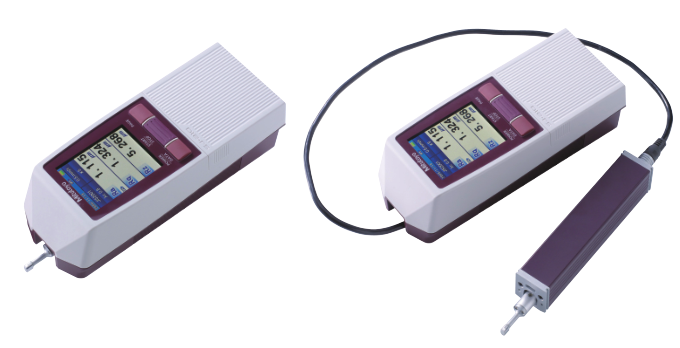

三丰便携式粗糙度仪SJ-210

Surftest SJ-210

178 系列 — 便携式表面粗糙度测量仪

设计满足客户需求的紧凑型一体式表面粗糙度测量仪。

1、彩色液晶显示器不仅能显示计算结果和测量条件，还能显示表面粗糙度波形。另外，大尺寸字体使其可见度更好。

2、支持多种粗糙度标准。拥有多种参数和功能，如任意长度测量。使用主件上面和其可开启盖里面的按钮可便于操作和设置。按下测量开始按钮时，测量完成后显示测量结果。

3、内置可充电电池可支持测量的进行，无需外部电源。

4、SJ-210 的可选打印机可打印计算结果和实测轮廓。

5、当累计测量距离超过所设定的门限水平时，输出报警显示。(有助于维护针头更换策略。)

6、三种类型的驱动装置可用：标准型、横向驱动型和退避型。是否可选，视工件情况而定。

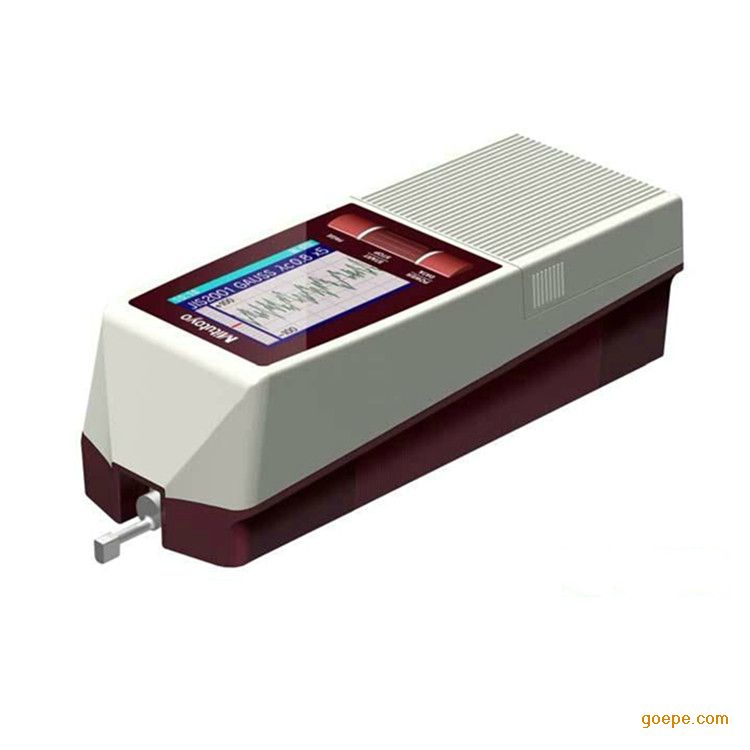

日本Mitutoyo三丰便携式表面粗糙度测量仪SJ-210

产品特点：

1、2.4 英寸大型号彩色易读液晶显示器，内置黑暗环境中提高可见度的背光灯。

2、使用装置前面和滑动盖板下方的按钮可使操作 Surftest SJ-210 变得简便。

3、 10 个测量条件和一条测量曲线可以存储进内部存储器。

4、内置储存器可保存多达十项测量结果。

5、具有密码保护功能，可以防止非正常操作并可以保护您的设置。

6、显示界面支持 16 种语言并能自由转换。

7、警报装置在累积测量距离超过预设限制时将报警。

8、SJ-210Surftest 符合以下标准： JIS ( JIS-B0601-2001,JIS-B0601-1994, JIS B0601-1982 ) , VDA,ISO-1997 以及 ANSI 。

9、除计算结果外，Surftest SJ-210 还可以显示组合计算结果和评价轮廓，负载曲线以及振幅分布曲线。

技术参数 : SJ-210

X轴(驱动部)

测量范围: 17.5, 5.6mm (横向驱动部型)

测量速度: 0.25, 0.5, 0.75mm/s 1mm/s (返回)

检出器

范围: 360µm (-200µm - +160µm)

检测方法: 有轨测量

测力: 0.75mN或4mN

测针针尖:金刚石 , 90º / 5µmR(60º/2µmR:参见 L-5 )

导头曲率半径 : 40mm

导头压力:小于 400mN

类型:差动电感式

电源: 通过 AC 适配器／可充电镍氢电池

充电时间 : 大约 4 小时 ( 取决于环境温度 )

耐用性: 大约 1000 次测量 ( 根据使用条件 /环境不同会有微小的出入 )

外部 I/O: USB I/F, 数显输出 , 打印机输出 ,RS-232C I/F, 脚踏开关 I/F

数据存储: 记忆卡 ( 选件 12AAL069 )

尺寸( WxDxH )

控制器: 52.1 x 65.8 x 160mm

驱动部: 115 x 23 x 26mm

重量: 大约0.5kg(控制器+驱动部+标准检出器）

功能 : SJ-210

用户自定义 : 期望获得的参数可以挑选出来，用于计算和显示。

GO/NG 判断 : 值 /16%/ 标准偏差

存储测量条件 : 关闭电源时保存条件

存储 : 内部记忆 : 测量条件 ( 10 个 ) , 测量曲线 ( 1 个 )

记忆卡 ( 可选 ) : 500 个测量条件 , 10000 个测量属性 , 500 个显示图像文档 ( 测量条件 / 测量曲线 / 评价轮廓 / 轴承区曲线 / 振幅分布曲线 )

校准 : 输入数值自动校准 / 多次测量平均校准

参数规格:

型号				标准驱动器型		退避驱动器型		横向驱动器型
				SJ-210 ( 0.75mN 型 )	SJ-210 (4mN型)	SJ-210 ( 0.75mN 型 )	SJ-210 (4mN型)	SJ-210 ( 0.75mN 型 )	SJ-210 (4mN型)
货号				178-560-01	178-560-02	178-562-01	178-562-02	178-564-01	178-564-02
测量范围	X 轴			16.0 mm				5.6 mm
	检出器		范围	360 µm ( -200 µm - +160 µm )
			范围 / 分辨力	360 µm / 0.02 µm, 100 µm / 0.006 µm, 25 µm / 0.002 µm
测量速度				测量 : 0.25mm/s, 0.5mm/s, 0.75mm/s 返回 : 1mm/s
测力 / 触针形状				取决于货号 : 0.75mN/60º, 2µmR ( 代码号末尾 "-01" ) 4mN/90º, 5µmR ( 代码号末尾 "-02" )
导头压力				400mN 以下
适用标准				JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA
评价轮廓				原始轮廓 , 粗糙度曲线 , DF 曲线 , 粗糙度 motif 曲线
评价参数				Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, R ∆ a, R ∆ q, Rlr, Rmr, Rmr ( c ) , R δ c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp, Htp, R, Rx, AR, 支持用户定义
分析图表				支持曲线／振幅分布曲线
滤波				高斯 , 2CR75, PC75
截至波长		λ c		0.08, 0.25, 0.8, 2.5 mm
		λ s* 5		2.5, 8 µm
取样长度				0.08, 0.25, 0.8, 2.5 mm
取样数				×1,×2,×3,×4,×5,×6,×7,×8,×9,×10, 任意长度 ( 0.3 to16.0mm: 0.01mm 间隔 )				×1,×2,×3,×4,×5,×6,×7,×8,×9,×10, 任意长度 ( 0.3 to 5.6mm: 0.01mm 间隔 )
LCD 尺寸规格				36.7×48.9 mm
显示语言				16 国语言 ( 日语 , 英语 , 德语 , 法语 , 意大利语 , 西班牙语 , 葡萄牙语 , 荷兰语 , 波兰语 , 匈牙利语 , 瑞典 , 捷克语 , 繁体中文 , 简体中文 , 韩国 , 土耳其 )
计算结果显示				垂直显示 : 1 段 /3 段 / 放大水平显示 : 1 段 /4 段 / 放大 ( 水平显示可左右切换 )
打印功能 * 1				测量条件 / 计算结果 / 每个取样长度的计算结果 / 评价曲线 / 负荷曲线 /振幅分布曲线 / 环境设置项目
外部 I/O 功能				USB I/F, 数显输出 , 打印机输出 , RS-232C I/F, 脚踏开关 I/F
功能	用户自定义			期望获得的参数可以挑选出来，用于计算和显示
	GO/NG 判读 * 2			值 , 16% 值 , 标准偏差
	存储测量条件			关闭电源时保存条件
	存储			内置存储器: 测量条件 ( 10 件 ) 　　　　　　　　　　　存储卡(选件) : 测量条件 500 件, 测量曲线10000 件, 显示图像文本文件 500件,( 测量条件/ 测量轮廓/ 评价轮廓/ 负荷曲线/ 振幅分布曲线)
	校准			输入数值自动校准 / 多次测量 ( 5 次 ) 取平均值校准方式
省电功能				自动休眠功能 ( 可设置在 10-600 秒 ) * 3
电源				内置电池 ( Ni-MH 可充电电池 ) / AC 适配器充电时间: 大约4 小时(根据环境温度可能有变动) 电池寿命: 大约1000 次测量(根据使用条件/ 环境会有微小差异)
外形尺寸 ( W×D×H)		演算显示部		52.1×65.8×160 mm ( 滑动盖关闭 , 检出器不安装)
		驱动部		115×23×26 mm ( 包含检出器)
重量				大约 500 g ( 显示部 , 驱动部 , 标准检出器 )
标准附件				12BAA303 连接电缆 * 4 178-601 粗糙度标准片 12BAK699 携带皮套 12BAK700 校准台显示器保护膜 AC 适配器 , 操作手册速查手册 , 保证书				12BAA303 连接电缆 * 4 178-605 粗糙度标准片 12AAE643 点接触适配器 12AAE644 V- 型适配器 12BAK699 携带皮套 12BAK700 校准台显示器保护膜 , AC 适配器 , 操作手册，速查手册 , 保证书

*1: 请准备SJ-210用的专用打印机(货号: 178-421, 选件) ，详细信息参见L-6页。

*2: 在ANSI标准中只能选择平均值。VDA标准中只能选择值和平均值。

*3: 使用AC适配器时无效。自动休眠功能可设置为关闭状态。

*4: 用于连接显示部和驱动部

*5: 选择JIS 1982 规格时无效。

为了表示所适用的交流电压，特添加以下后缀(例如178-560-01A ) 。

A用于120V, C用于100V, D用于230V, E用于230V (用于UK) , DC用于220V (用于中国) , K用于220V (用于韩国)
