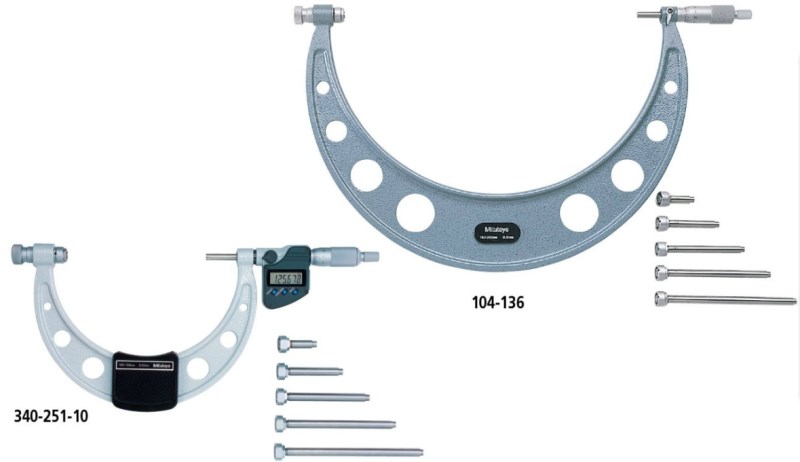

三丰mitutoyo快进型可更换测砧外径千分尺104-202
特点
• 达到 IP65 尘／水防护标准 (340 系列*)。*300mm 以下的型。
• 带有可更换测砧的宽度测量范围。
• 棘轮锁定装置可保持恒定测力。
• 每个范围都带有调零基准杆。
• 带有SPC 数据输出(340 系列)。
技术参数
度 : ±(4+R/75)μm, R为测量范围 (mm)
±[.00016'+.00004(R/3)]' R为测量范围 (inch) (数显型不包括量化偏差)
±[.00016'+.00004(R/3)]' R为测量范围 (inch) (数显型不包括量化偏差)
分辨率* : 0.001mm 或 .0001'/0.001mm (.00005'/0.001mm: 340-351-10)
分度值**: 0.01mm/.001'
平面度: 测量范围小于300mm/12' 型为0.6μm/.000024'
测量范围大于300mm/12' 型为1μm/.00004'
平行度: 测量范围小于75mm/3' 型为2μm/.00008'
测量范围小于150mm/6' 型为3μm/.00012'
测量范围大于150mm 型为(2+R/100)μm,
R 为测量范围 (mm) ±[.00008'+.00004(R/4)]'
测量范围大于6' R 为测量范围 (inch)
测量范围大于6' R 为测量范围 (inch)
测量面: 硬质合金
显示*: 液晶显示
电池*: SR44 (2 个), 938882 (1 个: 340-251-10, 252-10, 351-10, 352-10)
电池寿命*: 正常使用情况下约为1.8 年(340-251-10, 252-10, 351-10, 352-10 型号为1.2 年)
尘／水防护等级*: 达到IP65 防护标准(340-251-10, 252-10, 351-10, 352-10)
* 数显型 ** 普通型
数显型功能
调零、数据保持、2 点预调*、功能锁*、电源开／关**、数据输出、英制／公制转换(英制／公制型)
* 仅适用于 340-251-10, 252-10, 351-10, 352-10 型
** 不支持 340-251-10, 252-10, 351-10, 352-10 型
警告: 低电压、计算错误
数显型选件
05CZA662 : 带有数据开关的SPC 电缆 (1m)*
05CZA663 : 带有数据开关的SPC 电缆 (2m)*
06ADV380B : 带有数据开关(2m) 的USB 直接输入工具
02AZD790B : 用于U-WAVE 带有数据开关的SPC 电缆(160mm)*
04AZB512: SPC 电缆 (1m)**
04AZB513: SPC 电缆 (2m)**
02AZD790B: 用于U-WAVE 的SPC 电缆(160mm)**
* 小于300mm 型 ** 大于300mm 型
性能参数
公制型 (数显型)
| 测量范围 | 货号 | 可更换测砧 |
| 0 - 150mm | 340-251-10 | 6 个 |
| 150 - 300mm | 340-252-10 | 6 个 |
| 300 - 400mm | 340-520 | 4 个 |
| 400 - 500mm | 340-521 | 4 个 |
| 500 - 600mm | 340-522 | 4 个 |
| 600 - 700mm | 340-523 | 4 个 |
| 700 - 800mm | 340-524 | 4 个 |
| 800 - 900mm | 340-525 | 4 个 |
| 900 - 1000mm | 340-526 | 4 个 |
英制／公制型(数显型)
| 测量范围 | 货号 | 可更换测砧 |
| 0 - 6' | 340-351-10 | 6 个 |
| 6' - 12' | 340-352-10 | 6 个 |
| 12' - 18' | 340-720 | 6 个 |
| 18' - 24' | 340-721 | 6 个 |
| 24' - 30' | 340-722 | 6 个 |
| 30' - 36' | 340-723 | 6 个 |
公制型
| 测量范围 | 货号 | 可更换测砧 |
| 0 - 50mm | 104-171* | 1 个 |
| 0 - 100mm | 104-139A | 4 个 |
| 0 - 150mm | 104-135A | 6 个 |
| 50 - 150mm | 104-161A | 4 个 |
| 100 - 200mm | 104-140A | 4 个 |
| 150 - 300mm | 104-136A | 6 个 |
| 200 - 300mm | 104-141A | 4 个 |
| 300 - 400mm | 104-142A | 4 个 |
| 400 - 500mm | 104-143A | 4 个 |
| 500 - 600mm | 104-144A | 4 个 |
| 600 - 700mm | 104-145A | 4 个 |
| 700 - 800mm | 104-146A | 4 个 |
| 800 - 900mm | 104-147A | 4 个 |
| 900 - 1000mm | 104-148A | 4 个 |
* 框架置于隔热盖中
英制型
| 测量范围 | 货号 | 可更换测砧 |
| 0 - 2' | 104-165* | 1 个 |
| 0 - 4' | 104-149 | 4 个 |
| 0 - 6' | 104-137 | 6 个 |
| 2' - 6' | 104-162 | 4 个 |
| 4' - 8' | 104-150 | 4 个 |
| 6' - 12' | 104-138 | 6 个 |
| 8' - 12' | 104-151 | 4 个 |
| 12' - 16' | 104-152 | 4 个 |
| 12' - 18' | 104-201 | 6 个 |
| 16' - 20' | 104-153 | 4 个 |
| 18' - 24' | 104-202 | 6 个 |
| 20' - 24' | 104-154 | 4 个 |
| 24' - 28' | 104-155 | 4 个 |
| 24' - 30' | 104-203 | 6 个 |
| 28' - 32' | 104-156 | 4 个 |
| 30' - 36' | 104-204 | 6 个 |
| 32' - 36' | 104-157 | 4 个 |
| 36' - 40' | 104-158 | 4 个 |
| 36' - 42' | 104-205 | 6 个 |
*.0001' 读数可在游标上获得
尺寸
可更换测砧
| L: 测量范围 (mm) | |||||||
| 测量范围 | 0 - 150mm 型 | 0-25 | 25-50 | 50-75 | 75-100 | 100-125 | 125-150 |
| 测量范围 | 150 - 300mm 型 | 150-175 | 175-200 | 200-225 | 225-250 | 250-275 | 275-300 |
| 货号 | 303950 | 303951 | 303952 | 303953 | 303954 | 303955 | |
| A: 整体长度 | 135 | 110 | 85 | 60 | 35 | 10 | |
| 可更换测钻标志 | M1 | M2 | M3 | M4 | M5 | M6 | |
| L: 测量范围 (mm) | |||||
| 测量范围 | 300 - 400mm 型 | 300-325 | 325-350 | 350-375 | 375-400 |
| 测量范围 | 400 - 500mm 型 | 400-425 | 425-450 | 450-475 | 475-500 |
| 测量范围 | 500 - 600mm 型 | 500-525 | 525-550 | 550-575 | 575-600 |
| 测量范围 | 600 - 700mm 型 | 600-625 | 625-650 | 650-675 | 675-700 |
| 测量范围 | 700 - 800mm 型 | 700-725 | 725-750 | 750-775 | 775-800 |
| 测量范围 | 800 - 900mm 型 | 800-825 | 825-850 | 850-875 | 875-900 |
| 测量范围 | 900 - 1000mm 型 | 900-925 | 925-950 | 950-975 | 975-1000 |
| 货号 | 304001 | 304002 | 304003 | 304004 | |
| A: 整体长度 | 87 | 62 | 37 | 12 | |
| 可更换测钻标志 | M3 | M4 | M5 | M6 | |
