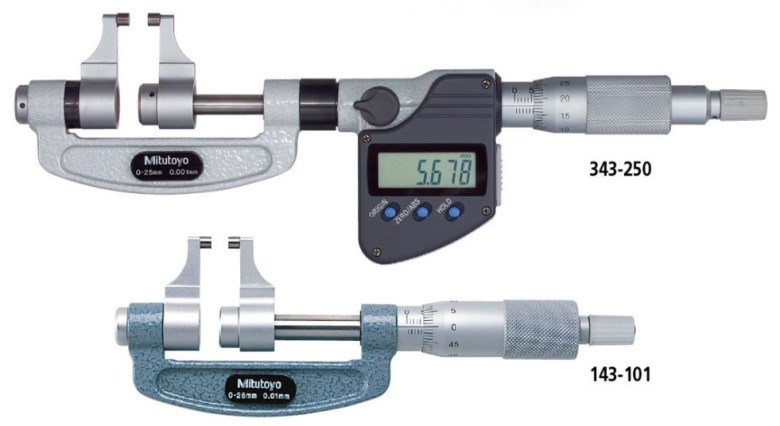

三丰mitutoyo卡尺型千分尺143-123
特点
• 棘轮锁定装置可保持恒定测力。
• 带有SPC 数据输出(343 系列)。
技术参数
度: 参见性能参数(数显型不包括量化偏差)
分辨率*: 0.001mm 或 .00005'/0.001mm
分度值**: 0.01mm/.001'
平面度: 0.3μm/.000012'
平行度: (3+R/75)μm, R 为测量范围 (mm)
[.00012'+.00004(R/3)]' R 为测量范围(inch) 小数圆整
测量面: 硬质合金
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为1.2 年
* 数显型 ** 普通型
数显型功能
原点设置、调零、自动电源开／关、数据保持、数据输出、英制／公制转换(英制／公制型)
警告: 低电压、计算错误
数显型选件
05CZA662: 带有数据开关的SPC 电缆 (1m)
05CZA663: 带有数据开关的SPC 电缆 (2m)
06ADV380B: 带有数据开关 (2m) 的USB 直接输入工具
02AZD790B: 用于U-WAVE 防水型的SPC 电缆 (160mm)
性能参数
公制型 数显型
| 测量范围 | 货号 | 度 |
| 0 - 25mm | 343-250 | ±5µm |
| 25 - 50mm | 343-251 | ±6µm |
| 50 - 75mm | 343-252 | ±7µm |
| 75 - 100mm | 343-253 | ±8µm |
英制／公制型 数显型
| 测量范围 | 货号 | 度 |
| 0 - 1' | 343-350 | ±.00025' |
| 1' - 2' | 343-351 | ±.0003' |
| 2' - 3' | 343-352 | ±.00035' |
| 3' - 4' | 343-353 | ±.0004' |
公制型
| 测量范围 | 货号 | 度 |
| 0 - 25mm | 143-101 | ±5µm |
| 25 - 50mm | 143-102 | ±6µm |
| 50 - 75mm | 143-103 | ±7µm |
| 75 - 100mm | 143-104 | ±8µm |
| 100 - 125mm | 143-105 | ±9µm |
| 125 - 150mm | 143-106 | ±9µm |
| 150 - 175mm | 143-107 | ±10µm |
| 175 - 200mm | 143-108 | ±10µm |
| 200 - 225mm | 143-109 | ±11µm |
| 225 - 250mm | 143-110 | ±11µm |
| 250 - 275mm | 143-111 | ±12µm |
| 275 - 300mm | 143-112 | ±12µm |
英制型
| 测量范围 | 货号 | 度 |
| 0 - 1' | 143-121 | ±.00025' |
| 1' - 2' | 143-122 | ±.0003' |
| 2' - 3' | 143-123 | ±.00035' |
尺寸
普通型
| 测量范围 | L | a | b | c |
| 0 - 25mm | 59.8 | 31.8 | 10.6 | 28.6 |
| 25 - 50mm | 84.8 | 31.8 | 10.6 | 28.6 |
| 50 - 75mm | 109.8 | 31.8 | 10.6 | 28.6 |
| 75 - 100mm | 134.8 | 31.8 | 10.6 | 28.6 |
| 100 - 125mm | 159.8 | 31.8 | 10.6 | 28.6 |
| 125 - 150mm | 184.8 | 31.8 | 10.6 | 28.6 |
| 150 - 175mm | 209.8 | 31.8 | 10.6 | 28.6 |
| 175 - 200mm | 234.8 | 31.8 | 10.6 | 28.6 |
| 200 - 225mm | 255.8 | 27.8 | 14.5 | 32.5 |
| 225 - 250mm | 280.8 | 27.8 | 14.5 | 32.5 |
| 250 - 275mm | 305.8 | 27.8 | 14.5 | 32.5 |
| 275 - 300mm | 330.8 | 27.8 | 14.5 |
32.5 |
数显型
| 测量范围 | L | a | b | c |
| 0 - 25mm | 55.5 | 27.5 | 10.6 | 32.9 |
| 25 - 50mm | 80.5 | 27.5 | 10.6 | 32.9 |
| 50 - 75mm | 105.5 | 27.5 | 10.6 | 32.9 |
| 75 - 100mm | 130.5 | 27.5 | 10.6 | 32.9 |
