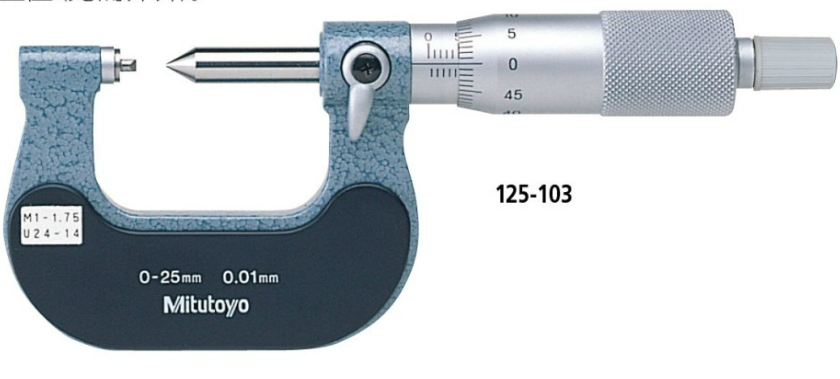

三丰mitutoyo螺纹千分尺125-118
特点
• 带有一个60º 的V 型测砧和锥型心轴，易于测量英制或统一标准的螺纹中径。
• 棘轮锁定装置可保持恒定测力。
• 带一套基准杆(不包括0-25mm 型)。
技术参数
度: ±(2+R/75)μm, R 为测量范围 (mm)
分度值: 0.01mm
心轴进给偏差: 3μm
性能参数
公制型
| 测量范围 | 货号 |
待测螺纹 (公制／统一标准) |
| 0 - 25mm | 125-101 | 0.4 - 0.5mm/64 - 48TPI |
| 125-102 | 0.6 - 0.9mm/44 - 28TPI | |
| 125-103 | 1 - 1.75mm/24 - 14TPI | |
| 125-104 | 2 - 3mm/13 - 9TPI | |
| 125-105 | 3.5 - 5mm/8 - 5TPI | |
| 25 - 50mm | 125-106 | 0.4 - 0.5mm/64 - 48TPI |
| 125-107 | 0.6 - 0.9mm/44 - 28TPI | |
| 125-108 | 1 - 1.75mm/24 - 14TPI | |
| 125-109 | 2 - 3mm/13 - 9TPI | |
| 125-110 | 3.5 - 5mm/8 - 5TPI |
| 测量范围 | 货号 |
待测螺纹 (公制／统一标准) |
| 50 - 75mm | 125-111 | 0.6 - 0.9mm/44 - 28TPI |
| 125-112 | 1 - 1.75mm/24 - 14TPI | |
| 125-113 | 2 - 3mm/13 - 9TPI | |
| 125-114 | 3.5 - 5mm/8 - 5TPI | |
| 125-115 | 5.5 - 7mm/4.5 - 3.5TPI | |
| 75 - 100mm | 125-116 | 0.6 - 0.9mm/44 - 28TPI |
| 125-117 | 1 - 1.75mm/24 - 14TPI | |
| 125-118 | 2 - 3mm/13 - 9TPI | |
| 125-119 | 3.5 - 5mm/8 - 5TPI | |
| 125-120 | 5.5 - 7mm/4.5 - 3.5TPI |
尺寸
| 测量范围 | L | a |
| 0 - 25mm | 37.2 | 25 |
| 25 - 50mm | 62.2 | 32 |
| 50 - 75mm | 87 | 49 |
