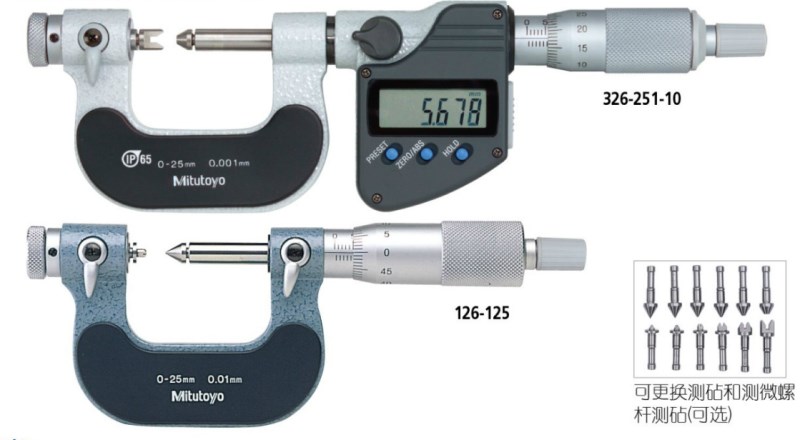

三丰mitutoyo测砧可更换式螺纹千分尺326-353-10
特点
• 达到 IP65 尘／水防护标准 (326 系列)。
• 可更换的测砧和心轴可用来测量公制／统一标准螺纹或惠氏螺纹的测量(相匹配的V 型测砧和锥型心轴)。均由高级特种钢制成，具有高硬度和高密度的特性。
• 棘轮锁定装置可保持恒定测力。
• 带有SPC 数据输出(326 系列)。
技术参数
度: 参见性能参数(数显型不包括量化偏差)
分辨率*: 0.001mm 或 .00005'/0.001mm
分度值**: 0.01mm 或 .001'
心轴进给偏差: 3μm/.00015'
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为1.2 年
尘／水防护等级*: 达到IP65 防护标准
* 数显型 ** 普通型
数显型功能
调零、数据保持、2 点预调、功能锁、自动电源开／关、数据输出、英制／公制转换(英制／公制型)
警告: 低电压、计算错误
选件
05CZA662: 带有数据开关的SPC 电缆 (1m)*
05CZA663: 带有数据开关的SPC 电缆 (2m)*
06ADV380B: 带有数据开关 (2m) 的USB 直接输入工具
02AZD790B: 用于U-WAVE 防水型的SPC 电缆 (160mm)*
* 仅适用于数显型
(参见 B-47 页): 螺纹千分尺基准杆测砧/ 心轴套装:
用于公制／统一标准螺纹(60º 螺纹断面角)
| 货号 | 测砧 - 心轴测针种类 |
| 126-800 |
0.4 - 0.5mm/64 - 48TPI (126-801) 0.6 - 0.9mm/44 - 28TPI (126-802) 1 - 1.75mm/24 - 14TPI (126-803) 2 - 3mm/13 - 9TPI (126-804) 3.5 - 5mm/8 - 5TPI (126-805) 5.5 - 7mm/4.5 - 3.5TPI (126-806) |
用于惠式螺纹(55º 螺纹断面角)
| 货号 | 测砧 - 心轴测针种类 |
| 126-810 | 60 - 48TPI (126-811) |
| 48 - 40TPI (126-812) | |
| 40 - 32TPI (126-813) | |
| 32 - 24TPI (126-814) | |
| 24 - 18TPI (126-815) | |
| 18 - 14TPI (126-816) | |
| 14 - 10TPI (126-817) | |
| 10 - 7TPI (126-818) | |
| 7- 4.5TPI (126-819) | |
| 4.5 - 3.5TPI (126-820) |
性能参数
公制型 数显型
| 测量范围 | 货号 | 度 |
| 0 - 25mm | 326-251-10 | ±4µm |
| 25 - 50mm | 326-252-10 | ±4µm |
| 50 - 75mm | 326-253-10 | ±4µm |
| 75 - 100mm | 326-254-10 | ±5µm |
英制／公制型 数显型
| 测量范围 | 货号 | 度 |
| 0 - 1' | 326-351-10 | ±.0002' |
| 1' - 2' | 326-352-10 | ±.0002' |
| 2' - 3' | 326-353-10 | ±.0002' |
| 3' - 4' | 326-354-10 | ±.00025' |
公制型
| 测量范围 | 货号 | 度 |
| 0 - 25mm | 126-125 | ±4µm |
| 25 - 50mm | 126-126 | ±4µm |
| 50 - 75mm | 126-127 | ±4µm |
| 75 - 100mm | 126-128 | ±5µm |
| 100 - 125mm | 126-129 | ±5µm |
| 125 - 150mm | 126-130 | ±5µm |
| 150 - 175mm | 126-131 | ±6µm |
| 175 - 200mm | 126-132 | ±6µm |
| 200 - 225mm | 126-133 | ±6µm |
| 225 - 250mm | 126-134 | ±7µm |
| 250 - 275mm | 126-135 | ±7µm |
| 275 - 300mm | 126-136 | ±7µm |
英制型
| 测量范围 | 货号 | 度 |
| 0 - 1' | 126-137 | ±.0002' |
| 1' - 2' | 126-138 | ±.0002' |
| 2' - 3' | 126-139 | ±.0002' |
| 3' - 4' | 126-140 | ±.00025' |
| 4' - 5' | 126-141 | ±.00025' |
| 5' - 6' | 126-142 | ±.00025' |
| 6' - 7' | 126-143 | ±.0003' |
尺寸
| 测量范围 | L | a |
| 0 - 25mm | 39.5 | 25 |
| 25 - 50mm | 64.5 | 32 |
| 50 - 75mm | 90 | 45 |
| 75 - 100mm | 115.6 | 65 |
| 100 - 125mm | 140.6 | 79 |
| 125 - 150mm | 165.6 | 93 |
| 150 - 175mm | 190.5 | 105 |
| 175 - 200mm | 215.5 | 120 |
| 200 - 225mm | 240.5 | 130 |
| 225 - 250mm | 265.5 | 147 |
| 250 - 275mm | 290.5 | 165 |
| 275 - 300mm | 315.5 | 171 |
