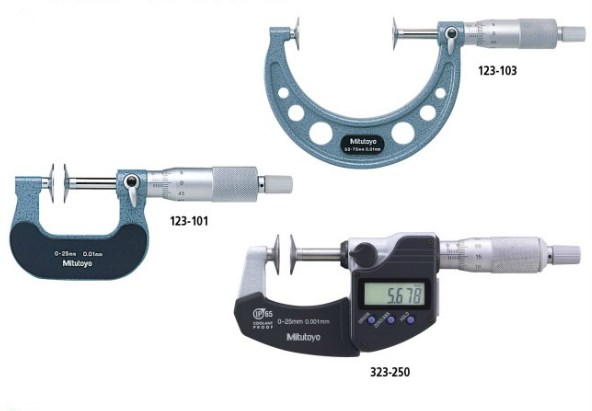

三丰mitutoyo盘型千分尺323-350
特点
• 测量盘直径：20mm(测量范围大于100mm为30mm 型)。
• 0.7mm (测量范围大于100mm 为1mm 型)的边缘厚度便于插入狭窄的凹进处进行测量。
• 棘轮锁定装置可保持恒定测力。
• 带一套基准杆(不包括0-25mm/0-1' 型)。
• 带有SPC 数据输出(323 系列)。
• 223 系列带有一个机械数显计数器，可快速对测量结果进行读数。
技术参数
度: 参见性能参数(数显型不包括量化偏差)
分辨率*: 0.001mm 或 .00005'/0.001mm
分度值**: 0.01mm 或 .001'
平面度: 测量范围小于100mm/4' 型为1μm/.00004'
测量范围大于100mm/4' 型为1.6μm/.000063'
平行度: 测量范围小于50mm/2' 型为4μm/.00016'
测量范围小于100mm 型为6μm/.00024'
测量范围大于100mm 型为(5+R/75)μm
R 为测量范围 (mm) 小数圆整 .00024' 测量范围小于4'
可测量模数: 0.5 - 6 (测量范围大于100mm 型为0.7-11)
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为1.2 年
* 数显型 ** 普通型
数显型功能
原点设置、调零、数据保持、数据输出、英制／公制转换(英制／公制型)、自动电源开／关
警告: 低电压、计算错误
数显型选件
05CZA662: 带有数据开关的SPC 电缆 (1m)
05CZA663: 带有数据开关的SPC 电缆 (2m)
06ADV380B: 带有数据开关 (2m) 的USB 直接输入工具
02AZD790B: 用于U-WAVE 防水型的SPC 电缆 (160mm)
齿根切线方向长度(En)
齿根切线方向长度(En)
性能参数
公制型 数显型
公制型 数显型
| 测量范围 | 货号 | 度 |
| 0 - 25mm | 323-250 | ±4µm |
| 25 - 50mm | 323-251 | ±4µm |
| 50 - 75mm | 323-252 | ±6µm |
| 75 - 100mm | 323-253 | ±6µm |
英制／公制型 数显型
| 测量范围 | 货号 | 度 |
| 0 - 1' | 323-350 | ±.0002' |
| 1' - 2' | 323-351 | ±.0002' |
| 2' - 3' | 323-352 | ±.0003' |
| 3' - 4' | 323-353 | ±.0003' |
公制型 计数型
| 测量范围 | 货号 | 度 |
| 0 - 25mm | 223-101 | ±4µm |
| 25 - 50mm | 223-102 | ±4µm |
英制型 计数型
| 测量范围 | 货号 | 度 |
| 0 - 1' | 223-125 | ±.0002' |
公制型
| 测量范围 | 货号 | 度 |
| 0 - 25mm | 123-101 | ±4µm |
| 123-113* | ±4µm | |
| 25 - 50mm | 123-102 | ±4µm |
| 123-114* | ±4µm | |
| 50 - 75mm | 123-103 | ±6µm |
| 123-115* | ±6µm | |
| 75 - 100mm | 123-104 | ±6µm |
| 123-116* | ±6µm | |
| 100 - 125mm | 123-105 | ±7µm |
| 125 - 150mm | 123-106 | ±7µm |
| 150 - 175mm | 123-107 | ±8µm |
| 175 - 200mm | 123-108 | ±8µm |
| 200 - 225mm | 123-109 | ±8µm |
| 225 - 250mm | 123-110 | ±9µm |
| 250 - 275mm | 123-111 | ±9µm |
| 275 - 300mm | 123-112 | ±9µm |
英制型
| 测量范围 | 货号 | 度 |
| 0 - 1' | 123-125 | ±.0002' |
| 1' - 2' | 123-126 | ±.0002' |
| 2' - 3' | 123-127 | ±.0003' |
| 3' - 4' | 123-128 | ±.0003' |
