三丰mitutoyo盘型千分尺369-250

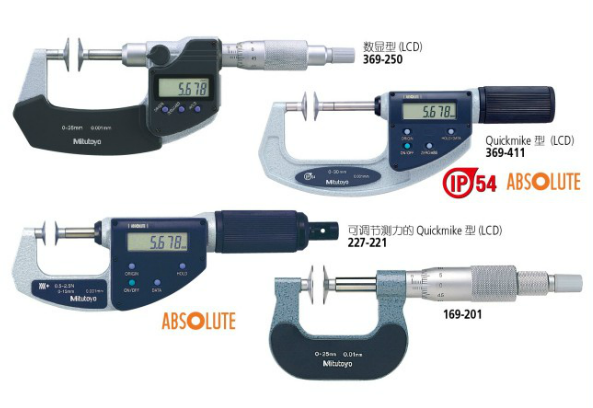

盘型千分尺
369, 227, 169 系列 — 非旋转测微螺杆型
PDM-M/QM·CLM-DK(B)·PDM
1.盘型千分尺易于测量直齿轮和斜齿轮的齿根切线方向长度
2.非旋转心轴有效消除了工件扭矩。
3.10mm/rev 快速心轴进给(Quickmike 型)。
4.测量盘的直径：20mm。
5.可测量模数：0.5 - 6 (227系列：0.4 - 3) 。
6.装有棘轮锁紧装置可保持恒定测力。
7.带有一个量杆(不包括0-25mm型)。
8.带有SPC 数据输出(369系列)。
Quickmike
Quickmike 的快速测微螺杆进给速度可达 10mm/rev可快速测量不同形状的工件。
带有微调负载装量的Quickmike
数显千分尺专用于需要恒定 / 低测力的测量，如金属线、纸和塑料 / 橡胶等零部件。
规格
度 : 参见性能参数 ( 数显型不包括量化偏差 )
分辨率 *: 0.001mm 或 .00005"/0.001mm
分度值 **: 0.01mm 或 .001"
平面度 : 1μm/.00004"
平行度 : 测量范围小于 50mm/2" 型为 4μm/.00016"
测量范围大于 50mm/2" 型为 6μm/.00024"
( 带有微调负载装置的 Quickmike 型为3μm/.00012" )
可测量模数 : 0.5-6,( 带有微调负载装置的 Quickmike 型为 0.4-3 )
显示 *: 液晶显示
电池 *: SR44 ( 1 个 ) , 938882
电池寿命 *: 正常使用情况下约为 1.2 年( Quickmike 型 : 1 年、带有微调负载装置的Quickmike 型 : 3 年 )
* 数显型 ** 普通型
选件
• 连接电缆
用于 369-250~253, 369-350~353
1m: 05CZA662
2m: 05CZA663
• USB Input Tool
USB-ITN-B ( 2m ) : 06ADV380B
• 用于 Quickmike 和带可调测力装置的千分尺 SPC 电缆
937387：SPC 电缆(1m)
965013：SPC 电缆(2m)
• 仅适用于Quickmike 和带可调测力装置千分尺
06ADV380E ：带数据开关的USB Input Tool(2m）
数显型功能
原点设置、调零、数据保持、自动电源开／关、数据输出、英制／公制转换 ( 英制／公制型 )
警告 : 低电压、计算错误
技术参数
公制型
|
|
货号 |
测量范围 |
分辨力 |
度 * |
测砧直径 |
平面度 |
平行度 |
测力 |
|
数显型 ( LCD) |
369-250 |
0- 25mm |
0.001mm |
±4µm |
ø20 |
1µm |
4µm |
— |
|
369-251 |
25 - 50mm |
|||||||
|
369-252 |
50 - 75mm |
±6µm |
6µm |
|||||
|
369-253 |
75 - 100mm |
|||||||
|
Quickmike 型 ( LCD) |
369-411 |
0 - 30mm |
±4µm |
4µm |
— |
|||
|
369-412 |
25 - 55mm |
|||||||
|
可调节测力的 Quickmike型 ( LCD) |
227-221 |
0 - 15mm |
ø14.3 |
3µm |
0.5N-2.5N |
|||
|
227-223 |
0 - 10mm |
2N - 10N |
英制/公制型
|
|
货号 |
测量范围 |
分辨力 |
度 * |
测砧直径 |
平面度 |
平行度 |
测力 |
|
数显型 ( LCD) |
369-350 |
0 - 1"/ 0- 25mm |
0.001mm |
±4µm |
ø20 |
1µm |
4µm |
— |
|
369-351 |
1" - 2"/ 25 - 50mm |
|||||||
|
369-352 |
2" - 3"/ 50 - 75mm |
±6µm |
6µm |
|||||
|
369-353 |
3" - 4"/ 75 - 100mm |
|||||||
|
Quickmike 型 ( LCD) |
369-421 |
1" - 2.2"/ 0 - 30mm |
±4µm |
4µm |
— |
|||
|
369-422 |
1" - 2.2"/ 25 - 55mm |
公制型
|
|
货号 |
测量范围 |
分辨力 |
度 * |
测砧直径 |
平面度 |
平行度 |
测力 |
|
普通型 |
169-201 |
0- 25mm |
0.01mm |
±4µm |
ø20 |
1µm |
4µm |
— |
|
169-202 |
25 - 50mm |
|||||||
|
169-205 |
50 - 75mm |
±6µm |
6µm |
|||||
|
169-207 |
75 - 100mm |
