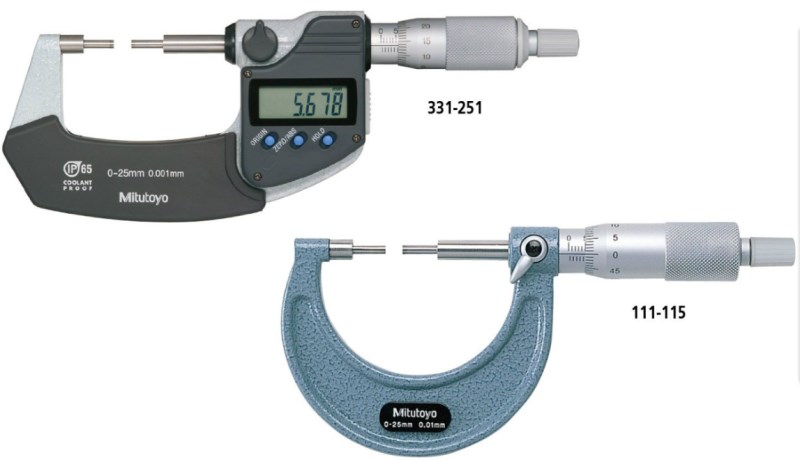

三丰mitutoyo花键千分尺331-252
特点
• 达到 IP65 尘／水防护标准 (331 系列)。
• 测砧和心轴都带有一个小直径测头，可用于测量花键轴、槽和键沟。
• 棘轮锁定装置可保持恒定测力。
• 带有SPC 数据输出(331 系列)。
技术参数
度: 参见性能参数(数显型不包括量化偏差)
分辨率*: 0.001mm 或 .00005'/0.001mm
分度值**: 0.01mm, .001' 或 .0001'
平面度: 0.3μm/.000012'
平行度: (2+R/100)μm, R 为测量范围 (mm)
[.00008'+.00004(R/4)]' R 为测量范围
(inch) 小数圆整
测量面: 硬质合金
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为1.2 年
尘／水防护等级*: 达到 IP65 防护标准
* 数显型 ** 普通型
数显型功能
原点设置、调零、数据保持、自动电源开／关、数据输出、英制／公制转换(英制／公制型)
警告: 低电压、计算错误
数显型选件
英制／公制型 数显型
公制型 机械计数型
英制型 机械计数型
* .0001' 读数可在游标上获得
公制型
英制型
* .0001' 读数可在游标上获得
尺寸
数显型选件
05CZA662: 带有数据开关的SPC 电缆 (1m)
05CZA663: 带有数据开关的SPC 电缆 (2m)
06ADV380B: 带有数据开关 (2m) 的USB 直接输入工具
02AZD790B: 用于U-WAVE 防水型的SPC 电缆 (160mm)
性能参数
公制型 数显型
| 测量范围 | 货号 | 度 | 备注 |
| 0 - 25mm | 331-251 | ±2µm | A 型 |
| 331-261 | ±2µm | B 型 | |
| 25 - 50mm | 331-252 | ±2µm | A 型 |
| 331-262 | ±2µm | B 型 | |
| 50 - 75mm | 331-253 | ±2µm | A 型 |
| 331-263 | ±2µm | B 型 | |
| 75 - 100mm | 331-254 | ±3µm | A 型 |
| 331-264 | ±3µm | B 型 |
英制／公制型 数显型
| 测量范围 | 货号 | 度 | 备注 |
| 0 - 1' | 331-351 | ±.0001' | A 型 |
| 331-361 | ±.0001' | B 型 | |
| 1' - 2' | 331-352 | ±.0001' | A 型 |
| 331-362 | ±.0001' | B 型 | |
| 2' - 3' | 331-353 | ±.0001' | A 型 |
| 331-363 | ±.0001' | B 型 | |
| 3' - 4' | 331-354 | ±.00015' | A 型 |
| 331-364 | ±.00015' | B 型 |
公制型 机械计数型
| 测量范围 | 货号 | 度 | 备注 |
| 0 - 25mm | 131-115 | ±3µm | A 型 |
英制型 机械计数型
| 测量范围 | 货号 | 度 | 备注 |
| 0 - 1' | 131-166* | ±.00015' | A 型 |
公制型
| 测量范围 | 货号 | 度 | 备注 |
| 0 - 25mm | 111-115 | ±3µm | A 型 |
| 111-215 | ±3µm | B 型 | |
| 25 - 50mm | 111-116 | ±3µm | A 型 |
| 50 - 75mm | 111-117 | ±3µm | A 型 |
| 75 - 100mm | 111-118 | ±4µm | A 型 |
| 100 - 125mm | 111-119 | ±4µm | A 型 |
| 125 - 150mm | 111-120 | ±4µm | A 型 |
| 150 - 175mm | 111-121 | ±5µm | A 型 |
| 175 - 200mm | 111-122 | ±5µm | A 型 |
| 200 - 225mm | 111-123 | ±5µm | A 型 |
| 225 - 250mm | 111-124 | ±6µm | A 型 |
| 250 - 275mm | 111-125 | ±6µm | A 型 |
| 275 - 300mm | 111-126 | ±6µm | A 型 |
英制型
| 测量范围 | 货号 | 度 | 备注 |
| 0 - 1' | 111-166* | ±.00015' | A 型 |
尺寸
| 测量范围 | L | a | b | c |
| 0 - 25mm* | 58.2 | 17.5 | 7.3 | 32 |
| 25 - 50mm* | 83.2 | 17.5 | 10.1 | 47 |
| 50 - 75mm* | 108.2 | 17.5 | 11.5 | 60 |
| 0 - 25mm | 55 | 17.5 | 10 | 38 |
| 25 - 50mm | 80 | 17.5 | 12 | 49 |
| 50 - 75mm | 105 | 17.5 | 14 | 60 |
* 数显型
| 测量范围 | L | a | b | c |
| 75 - 100mm* | 132.8 | 20.3 | 16.7 | 76 |
| 75 - 100mm | 132.8 | 20.3 | 17 | 79 |
| 100 - 125mm | 158.2 | 20.7 | 19 | 94 |
| 125 - 150mm | 183.6 | 21.1 | 20 | 106 |
| 150 - 175mm | 208.8 | 21.3 | 19 | 118 |
| 175 - 200mm | 234.2 | 21.7 | 18 | 130 |
* 数显型
