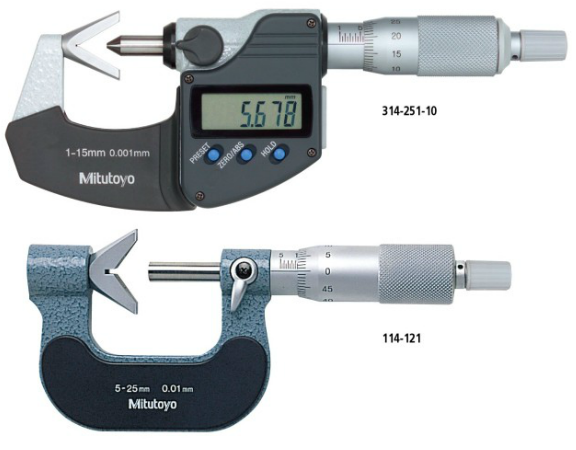

日本三丰mitutoyoV型测砧千分尺314-252-10
特点
• 测量凹槽个数为奇数的刀具 (如丝锥、铰刀和铣刀) 外径尺寸。
• 棘轮锁定装置可保持恒定测力。
• 带有中心线凹槽的 V 型测砧。适用于单针法测量丝锥的中径。
• 带有SPC 数据输出(314 系列)。
技术参数
度: 参见性能参数(数显型不包括量化偏差)
分辨率*: 0.001mm 或 .00005'/0.001mm
分度值**: 0.01mm, .001' 或 .0001'
平面度 (轴面 ／砧面): 0.6μm[.000024'] /1.3μm[.00005']** (0.3μm[.000012'] /1μm[.00004])*
轴面: 硬质合金
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为 1.2 年
* 数显型 ** 普通型
数显型功能
调零、数据保持、2 点预调、功能锁、自动电源开／关、数据输出、英制／公制转换(英制／公制型)
警告: 低电压、计算错误
数显型选件
05CZA662: 带有数据开关的SPC 电缆 (1m)
05CZA663: 带有数据开关的SPC 电缆 (2m)
06ADV380B: 带有数据转换 (2m) 的USB 直接输入工具
02AZD790B: 用于U-WAVE 防水型的SPC 电缆 (160mm)
用单针法测量丝锥的中径
用单针法测量丝锥的中径
性能参数
公制型 数显3 沟型刀具头
| 测量范围 | 货号 | 度 | 备注 |
| 1 - 15mm | 314-251-10 | ±4µm | 带有凹槽 |
| 314-261-10 | ±4µm | — | |
| 10 - 25mm | 314-252-10 | ±4µm | 带有凹槽 |
| 314-262-10 | ±4µm | — | |
| 25 - 40mm | 314-253-10 | ±5µm | — |
英制／公制型 数显3 沟型刀具头
| 测量范围 | 货号 | 度 | 备注 |
| .05 - .6' | 314-351-10 | ±.0002' | 带有凹槽 |
| 314-361-10 | ±.0002' | — | |
| .4' - 1' | 314-352-10 | ±.0002' | 带有凹槽 |
| 314-362-10 | ±.0002' | — | |
| 1' - 1.6' | 314-353-10 | ±.00025' | — |
公制型 普通3 沟型刀具头
| 测量范围 | 货号 | 度 | 备注 |
| 1 - 15mm | 114-101 | ±4µm | 带有凹槽 |
| 114-161 | ±4µm | — | |
| 10 - 25mm | 114-102 | ±4µm | 带有凹槽 |
| 114-162 | ±4µm | — | |
| 2.3 - 25mm | 114-204* | ±4µm | — |
| 25 - 40mm | 114-103 | ±5µm | — |
| 40 - 55mm | 114-104 | ±6µm | — |
| 55 - 70mm | 114-105 | ±6µm | — |
| 70 - 85mm | 114-106 | ±7µm | — |
英制型 普通3 沟型刀具头
| 测量范围 | 货号 | 度 | 备注 |
| .05 - .6' | 114-163 | ±.0002' | — |
| .09' - 1' | 114-202* | ±.0002' | — |
| 1' - 1.6' | 114-113 | ±.00025' | — |
| 1.6' - 2.2' | 114-114 | ±.0003' | — |
公制型 普通5 沟型刀具头
| 测量范围 | 货号 | 度 | 备注 |
| 5 - 25mm | 114-121 | ±4µm | 带有凹槽 |
| 114-165 | ±4µm | — | |
| 2.3 - 25mm | 114-137* | ±4µm | — |
| 25 - 45mm | 114-122 | ±5µm | — |
| 45 - 65mm | 114-123 | ±6µm | — |
| 65 - 85mm | 114-124 | ±7µm | — |
英制型 普通5 沟型刀具头
| 测量范围 | 货号 | 度 | 备注 |
| .09' - 1' | 114-135* | ±.0002' | — |
尺寸
| 测量范围 | a |
| 10 - 25mm | 6.2 |
| 25 - 40mm | 19.14 |
| 40 - 55mm | 32.13 |
| 55 - 70mm | 45.12 |
| 70 - 85mm | 58.11 |
