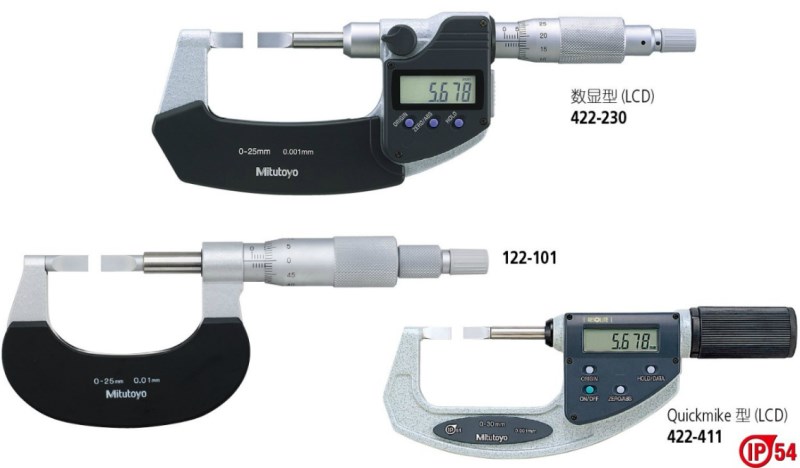

三丰mitutoyo薄片型千分尺122-101
特点
• 测砧和心轴的端面为薄片型，可用于测量花键轴、键槽等不易测量位置的凹槽尺寸。
• 棘轮锁定装置可保持恒定测力。
• 10mm/rev 快速心轴进给 (Quickmike 型)。
技术参数
度: 参见性能参数(数显型不包括量化偏差)
分辨率*: 0.001mm 或 .00005'/0.001mm
分度值**: 0.01mm 或 .0001'
平行度: 测量范围小于 75mm/3' 型为3μm/.00012'
测量范围大于 75mm 型为(3+R/100)μm,
R 为测量范围 (mm) 小数圆整
测量范围4' 型为.00016'
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为 1.2 年
* 数显型 ** 普通型
数显型功能
原点设置、调零、数据保持、自动电源开／关、数据输出、英制／公制转换(英制／公制型)
警告: 低电压、计算错误
数显型选件
05CZA662: 带有数据开关的SPC 电缆 (1m)
05CZA663: 带有数据开关的SPC 电缆 (2m)
06ADV380B: 带有数据转换 (2m) 的USB 直接输入工具
02AZD790B: 用于U-WAVE 防水型的SPC 电缆 (160mm)
937387: Quickmike 型SPC 电缆 (1m)*
965013: Quickmike 型SPC 电缆 (2m)*
06ADV380E: 带有数据转换 (2m) 的USB 直接输入工具*
02AZD790E: 用于U-WAVE(160mm) 的SPC 电缆*
* 仅适用于 Quickmike 型
型号与尺寸
型号与尺寸
性能参数
公制型 数显型
| 测量范围 | 货号 | 度 | 备注 |
| 0 - 25mm | 422-230 | ±3µm | A 型 |
| 422-260 | ±3µm | B 型 | |
| 422-270 | ±3µm | C 型 | |
| 422-271 | ±3µm | D 型 | |
| 25 - 50mm | 422-231 | ±3µm | A 型 |
| 422-261 | ±3µm | B 型 | |
| 50 - 75mm | 422-232 | ±3µm | A 型 |
| 75 - 100mm | 422-233 | ±4µm | A 型 |
英制／公制型 数显型
| 测量范围 | 货号 | 度 | 备注 |
| 0 - 1' | 422-330 | ±.00015' | A 型 |
| 422-360 | ±.00015' | B 型 | |
| 422-370 | ±.00015' | C 型 | |
| 422-371 | ±.00015' | D 型 | |
| 1' - 2' | 422-331 | ±.00015' | A 型 |
| 422-361 | ±.00015' | B 型 | |
| 2' - 3' | 422-332 | ±.00015' | A 型 |
| 3' - 4' | 422-333 | ±.0002' | A 型 |
公制型 Quickmike 型
| 测量范围 | 货号 | 度 |
| 0 - 30mm | 422-411 | ±3µm |
| 25 - 55mm | 422-412 | ±3µm |
英制／公制型 Quickmike 型
| 测量范围 | 货号 | 度 |
| 0 - 1.2' | 422-421 | ±.00015' |
| 1' - 2.2' | 422-422 | ±.00015' |
公制型
| 测量范围 | 货号 | 度 | 备注 |
| 0 - 25mm | 122-101 | ±3µm | A 型 |
| 122-111 | ±3µm | B 型 | |
| 122-161 | ±3µm | C 型 | |
| 122-141 | ±3µm | D 型 | |
| 25 - 50mm | 122-102 | ±3µm | A 型 |
| 122-112 | ±3µm | B 型 | |
| 122-162 | ±3µm | C 型 | |
| 122-142 | ±3µm | D 型 | |
| 50 - 75mm | 122-103 | ±3µm | A 型 |
| 75 - 100mm | 122-104 | ±4µm | A 型 |
| 100 - 125mm | 122-105 | ±4µm | A 型 |
| 125 - 150mm | 122-106 | ±4µm | A 型 |
| 150 - 175mm | 122-107 | ±5µm | A 型 |
| 175 - 200mm | 122-108 | ±5µm | A 型 |
| 200 - 225mm | 122-109 | ±5µm | A 型 |
| 225 - 250mm | 122-110 | ±6µm | A 型 |
| 250 - 275mm | 122-115 | ±6µm | A 型 |
| 275 - 300mm | 122-116 | ±6µm | A 型 |
英制型
| 测量范围 | 货号 | 度 | 备注 |
| 0 - 1' | 122-125 | ±.00015' | A 型 |
| 122-135 | ±.00015' | B 型 | |
| 122-151 | ±.00015' | D 型 | |
| 1' - 2' | 122-126 | ±.00015' | A 型 |
| 2' - 3' | 122-127 | ±.00015' | A 型 |
| 3' - 4' | 122-128 | ±.0002' | A 型 |
尺寸
| 测量范围 | L | a | b | c |
| 0 - 25mm | 65.6 | 12.5 | 11 | 31 |
| 25 - 50mm | 90.7 | 12.6 | 12.2 | 50 |
