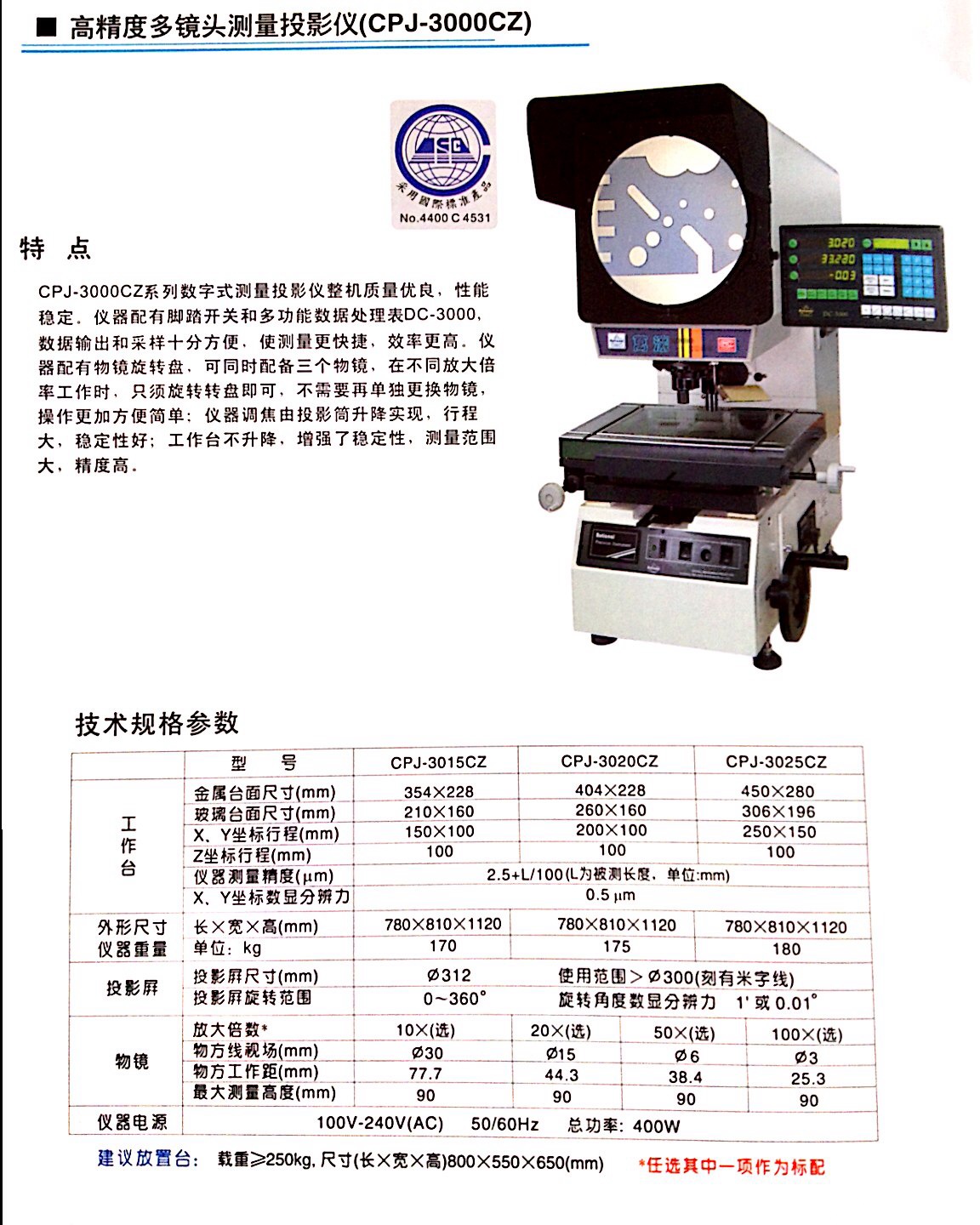

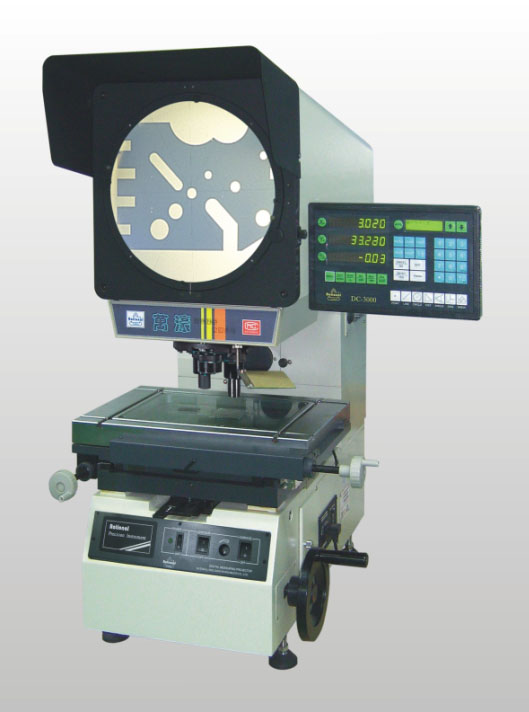

CPJ-3025CZ投影仪
产品介绍
产品用途 | ||||||||||||||||||||||
CPJ-3025CZ投影仪是光、机、电一体化的密测量仪器。立式投影仪的工件影像可以是正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。 | ||||||||||||||||||||||
产品特点 | ||||||||||||||||||||||
CPJ-3025CZ投影仪整机品质优良,性能稳定。仪器配有脚踏开关和多功能数据处理表DC-3000,数据输出和采样十分方便,使测量更快捷,效率更高。仪器配有物镜旋转盘,可同时配备三个物镜,在不同放大倍率工作时,只需旋转转盘即可,不需要在单独更换物镜,操作更加方便简单,仪器调焦由投筒升降实现,行程大,稳定性好;工作台不升降,增强了稳定性,测量范围大,度高。 | ||||||||||||||||||||||
技术规格参数 | ||||||||||||||||||||||
仪器型号 | CPJ-3025CZ | |||||||||||||||||||||
工作台 | 金属台面尺寸(mm) | 450*280 | ||||||||||||||||||||
玻璃台尺寸(mm) | 306*196 | |||||||||||||||||||||
X坐标行程(mm) | 250 | |||||||||||||||||||||
Y坐标行程(mm) | 150 | |||||||||||||||||||||
Z坐标行程(mm) | 100 | |||||||||||||||||||||
仪器测量度(μm) | 2.5+L/100(L为被测长度,单位:mm) | |||||||||||||||||||||
X、Y坐标数显分辨力 | 0.5μm | |||||||||||||||||||||
外形尺寸(mm) | 780*810*1120 | |||||||||||||||||||||
仪器重量(kg) | 100 | |||||||||||||||||||||
投影屏 | 投影屏尺寸(mm) | Ф 312,使用范围 > Ф300(刻有米字线) | ||||||||||||||||||||
投影旋转范围 | 0~360° | |||||||||||||||||||||
旋转角度数显分辨力 | 1 ′ 或0.01° | |||||||||||||||||||||
物镜 |
|
|||||||||||||||||||||
仪器电源 | 110V/220V(AC) 50/60Hz | |||||||||||||||||||||
总功率 | 400W | |||||||||||||||||||||
建议放置台 | 载重 ≥250kg 尺寸(长*宽*高) 800*550*650(mm) | |||||||||||||||||||||
数据处理系统 | DC-3000 多功能数据处理系统,中文显示可做多点采样,坐标旋转,点、线、距离,角度测量 RS-232数据输出 | |||||||||||||||||||||
仪器照明 | 透射与反射照明光源均为24V,150W卤素灯 | |||||||||||||||||||||
冷却方式 | 强制风冷(三轴流风扇) | |||||||||||||||||||||
仪器选配件 | 微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细 |
