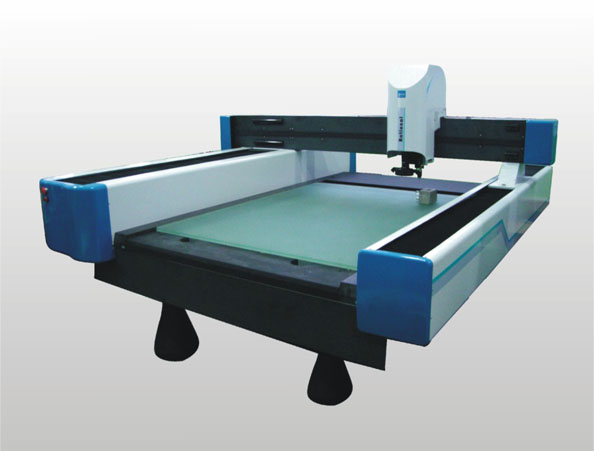

大行程自动影像测量仪VMS-0810H 汽浮式导轨
产品用途：
本系列产品采用气浮和伺服控制技术，结合本公司自主研发的QMS3D自动测量软件，可实现、准确的大批量工件测量，适用于密零部件的检测和质量控制。在机械、电子、五金、塑胶等行业中都得到了广泛的应用。
特点：
行程大，测量范围更广；
自主开发QMS3D软件，可满足客户不同测量需求；
具有快速自动对焦、自动寻边，强大的编程和自动测量功能；
采用亚像素细分技术，提高边界分辨能力；
配置操纵手柄，亦可软件程控；
SPC数据处理分析，大批量治具测量；
X、Y、Z轴伺服控制，定位度高速度快，运行平稳；
程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量；
花岗石直线度和玻璃平面度好，花岗石导轨无摩擦、不磨损；
可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷。
技术规格参数：
|
参数/ 型号 |
VMS-0810H |
VMS-1012H |
VMS-1215H |
|
|
机 台 结 构 |
玻璃台尺寸(mm) |
1208 × 885 |
1408×1085 |
1708 × 1285 |
|
X、Y轴运动行程(mm) |
800×1000 |
1000×1200 |
1200×1500 |
|
|
X、Y轴速度(mm/s) |
300 |
|||
|
Z轴运动行程(mm) |
200 |
|||
|
外形尺寸(m) |
2.17×2.38×1.56 |
2.37×2.58×1.56 |
2.57×2.88×1.56 |
|
|
整机重量(kg) |
3260 |
3750 |
4520 |
|
|
光 学 系 统 |
光源 |
表面光源--LED表面环形光源 底光源--LED新型直线光源 |
||
|
光栅尺分辨力 |
0.5um |
|||
|
X、Y示值误差 |
(3＋L/200)um |
|||
|
激光平面度测量 |
重复性3um(选配激光位移器时) |
|||
