日本三丰Mitutoyo凹槽千分尺146-134

型号：146-134

产品时间：2016/8/4 15:26:05

简要描述：

日本三丰Mitutoyo凹槽千分尺146-121/146-122/146-123/146-124/146-125/146-131/146-131/146-132/146-133/146-134/146-134/146-221/146-222/146-223/146-224/146-225/146-231/146-232/146-234/146-234

产品咨询在线客服

日本三丰Mitutoyo凹槽千分尺146-134

特点

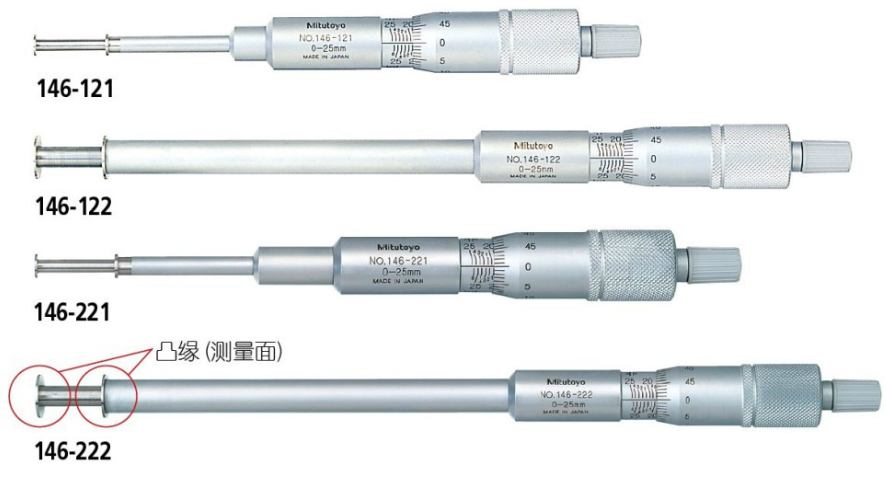

• 千分尺心轴上带有凸缘，可用来测量凹槽内／外孔和管材内外凹槽深度和位置关系。

• 提供偏移分度值分别用来进行内部和外部测量。

• 心轴非旋转型带有双向的棘轮锁定装置。

技术参数

度: ±10μm/±.0004'

平行度: 10μm/.0004'

性能参数
公制型（旋转心轴型）

测量范围外部	测量范围内部	货号	凸缘
0 - 25mm	1.6 - 26.5mm	146-121	ø6.35mm
0 - 25mm	1.6 - 26.5mm	146-122	ø12.7mm
25 - 50mm	26.5 - 51.5mm	146-123	ø12.7mm
50 - 75mm	51.5 - 76.5mm	146-124	ø12.7mm
75 - 100mm	76.5 - 101.5mm	146-125	ø12.7mm

英制型（旋转心轴型）

测量范围外部	测量范围内部	货号	凸缘
0 - 1'	.055' - 1.05'	146-131	ø.25'
0 - 1'	.055' - 1.05'	146-132	ø.5'
1' - 2'	1.05' - 2.05'	146-133	ø.5'
2' - 3'	2.05' - 3.05'	146-134	ø.5'
3' - 4'	3.05' - 4.05'	146-135	ø.5'

公制型（非旋转心轴型）

测量范围外部	测量范围内部	货号	凸缘
0 - 25mm	1.6 - 26.5mm	146-221	ø6.35mm
0 - 25mm	1.6 - 26.5mm	146-222	ø12.7mm
25 - 50mm	26.5 - 51.5mm	146-223	ø12.7mm
50 - 75mm	51.5 - 76.5mm	146-224	ø12.7mm
75 - 100mm	76.5 - 101.5mm	146-225	ø12.7mm

英制型（非旋转心轴型）

测量范围外部	测量范围内部	货号	凸缘
0 - 1'	.055' - 1.05'	146-231	ø.25'
0 - 1'	.055' - 1.05'	146-232	ø.5'
1' - 2'	1.05' - 2.05'	146-233	ø.5'
2' - 3'	2.05' - 3.05'	146-234	ø.5'
3' - 4'	3.05' - 4.05'	146-235	ø.5'

尺寸
