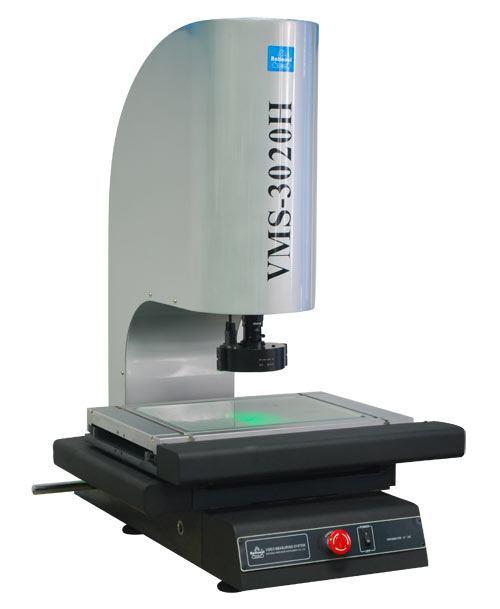

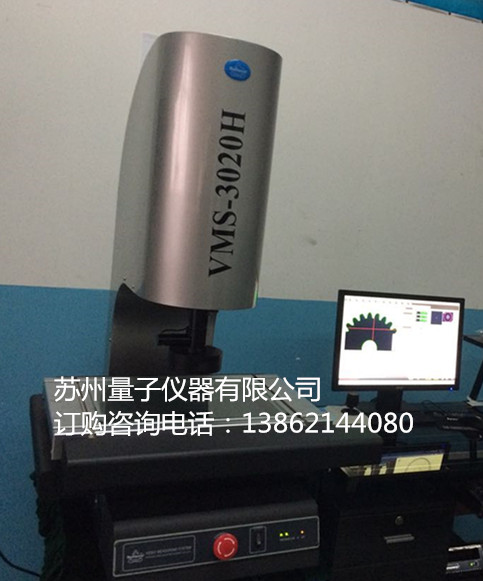

| VMS-3020H自动2.5次元测量机 | ||||||||
| 产品用途 | ||||||||
| VMS-3020H自动2.5次元测量机是本公司推出的自动型影像测量仪器。其结构美观大方，操纵简便，结合本公司自主研发的QMS3D自动测量软件可实现率的批量测量。该仪器适用于以二维坐标为目的的众多领域，广泛应用于机械、电子、仪表、塑料等行业。 | ||||||||
| 产品特点 | ||||||||
|
● 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量 ● 具有快速自动对焦，自动寻边，强大的编程和自动测量功能 ● 采用亚像素细分技术，提高边界分辨能力 ● 在线SPC数据处理分析，大批量治具测量 ● X、Y、Z三轴步进伺服控制，定位度高速度快，X、Y速度可达200mm/s，运行平稳 ● 采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高 ● 采用花岗石底座，性能稳定，不易变形 ● 可选配筒镜自动变倍功能，无需频繁像素校正实现多倍率下测量 ● 可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷 ● 自主开发QMS3D软件，可满足客户不同测量需求 ● 配置操纵手柄，软件操控亦可 ● 可选配：自动变倍镜头、同轴光镜头、激光位移器、简易测头 |
||||||||
| 技术规格参数 | ||||||||
| 仪器型号 | VMS-3020H | |||||||
| 工作台 | 金属台尺寸(mm) | 500*330 | ||||||
| 玻璃台尺寸(mm) | 350*250 | |||||||
| 运动行程序(mm) | 270*170 | |||||||
| 仪器重量(kg) | 168 | |||||||
| 外形尺寸(长*宽*高)mm | 760*600*900 | |||||||
| Z轴升降行程 | 150mm(可订做至400mm) | |||||||
| X、Y、Z数显解析度 | 0.5μm | |||||||
| X、Y坐标示值误差 | (2.5+L/100) μm (L为被测长度，单位：mm) | |||||||
|
影 像 系 统 |
摄像机 | 彩色1/2〞CCD摄像机 | ||||||
| 变倍物镜倍率 | 0.7X--4.5X | |||||||
| 视频总倍率 | 23.5X--148X | |||||||
| 物方视场 | 11.1mm--1.7mm (物方视场为对角线的长度) | |||||||
| 电 源 | AC220V---AC110V 50/60Hz | |||||||
| 功 率 | 250 W(不包含电脑) | |||||||
| 仪器配件 | ||||||||
| 仪器配件 | 1X镜筒(标配) | 0.5X镜筒(选配) | 工作距离 | |||||
| 变倍镜头 | 0.7X~4.5X | 0.7X~4.5X | mm | |||||
| 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | ||||
| 0.5X(选配) | 11.8X--74X | 22--3.4 | 5.9X--37X | 44--6.8 | 175 | |||
| 1X(标配) | 23.5X--148X | 8.1--1.3 | 16.5X--97.5X | 16.2--2.6 | 92 | |||
| 2X(选配) | 47X--296X | 5.5--0.9 | 23.5X--148X | 11.1--1.7 | 36 | |||
| 电脑 | (标配) | |||||||
| 17"显示器 | (标配) | |||||||
| 操纵杆 | (标配) | |||||||
| RENISHAW简易测头(标准球) | (选配) | |||||||
| 注：物方视场为对角线的长度；参数为标配，非标配询问客服 | ||||||||
