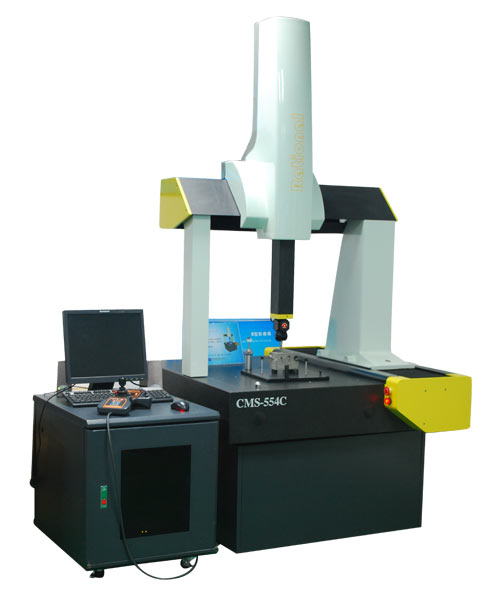

CNC三坐标测量机CMS-685C
产品用途：
自动三坐标测量机系列采用移动桥式结构，提高了自身的运动性能。花岗石工作台、导轨、横梁和Z轴，具有相同的温度特性和刚性，并通过有限元分析、动态特性分析，从而使整机有了较高的稳定性和可靠性。
自动三坐标测广泛应用于机械制造、电子、汽车、五金、塑胶、模具等行业中，可以对工件的形状、尺寸和形位公差进行密检测，从而完成零件检测、外形测量、过程控制等任务。
特点：
(1)整体式花岗石工作台，单边移动桥式结构，提高了运动性能，保证了整机机械系统的稳定
(2)部导轨采用高度空气轴承，预压设计，无磨损，运行更平稳，确保了机器优异的动态性能
(3)三轴导轨均采用高度天然花岗石，使三轴具有相同的温度特性，具有良好的刚性和抗时效变形能力
(4)雷尼绍(RENISHAW)自粘带状金属反射光栅尺，使三轴具有相同的温度膨胀系数，增强了设备的稳定性
(5)功能强大的三坐标测量软件RationalDMIS，为您提供的测量解决方案，以及简洁友好的测量界面，易学易用
(6)配密的空气处理系统，确保了压缩空气的良好品质
技术规格参数:
|
型 号 |
CMS-685C |
|
|
行程(mm) |
X |
600 |
|
Y |
800 |
|
|
Z |
500 |
|
|
空间度 |
MPEE＝(3.0＋L / 300)um |
|
|
分辨力：0.5um 结构形式：移动桥式 总功率：500W（不包括电脑） |
||
|
系统特点 |
驱动系统：伺服电机 控制系统：Pantec 运动速度：300mm/S |
|
|
测量软件:RationalDMIS【CNC】，探测系统：RENISHAW MH20i/RENISHAW PH10T+TP20 |
||
|
外形尺寸(m) |
1400*1600*1800mm |
|
|
整机重量(kg) |
1250 |
|
|
承重(kg) |
800 |
|
|
包装外形尺寸(m) |
1700*1900*2100mm |
|
软件配置：
RationalDMIS 自动简化版（不含CAD模块功能和不支持PH10T，扫描测量功能）
RationalDMIS 自动CAD版（含CAD模块功能，但不支持PH10T，扫描测头功能）
RationalDMIS 自动标准版 （含CAD模块功能和支持PH10T，扫描测头功能）
加装PH10T自动测头功能需另加11万元CNY。

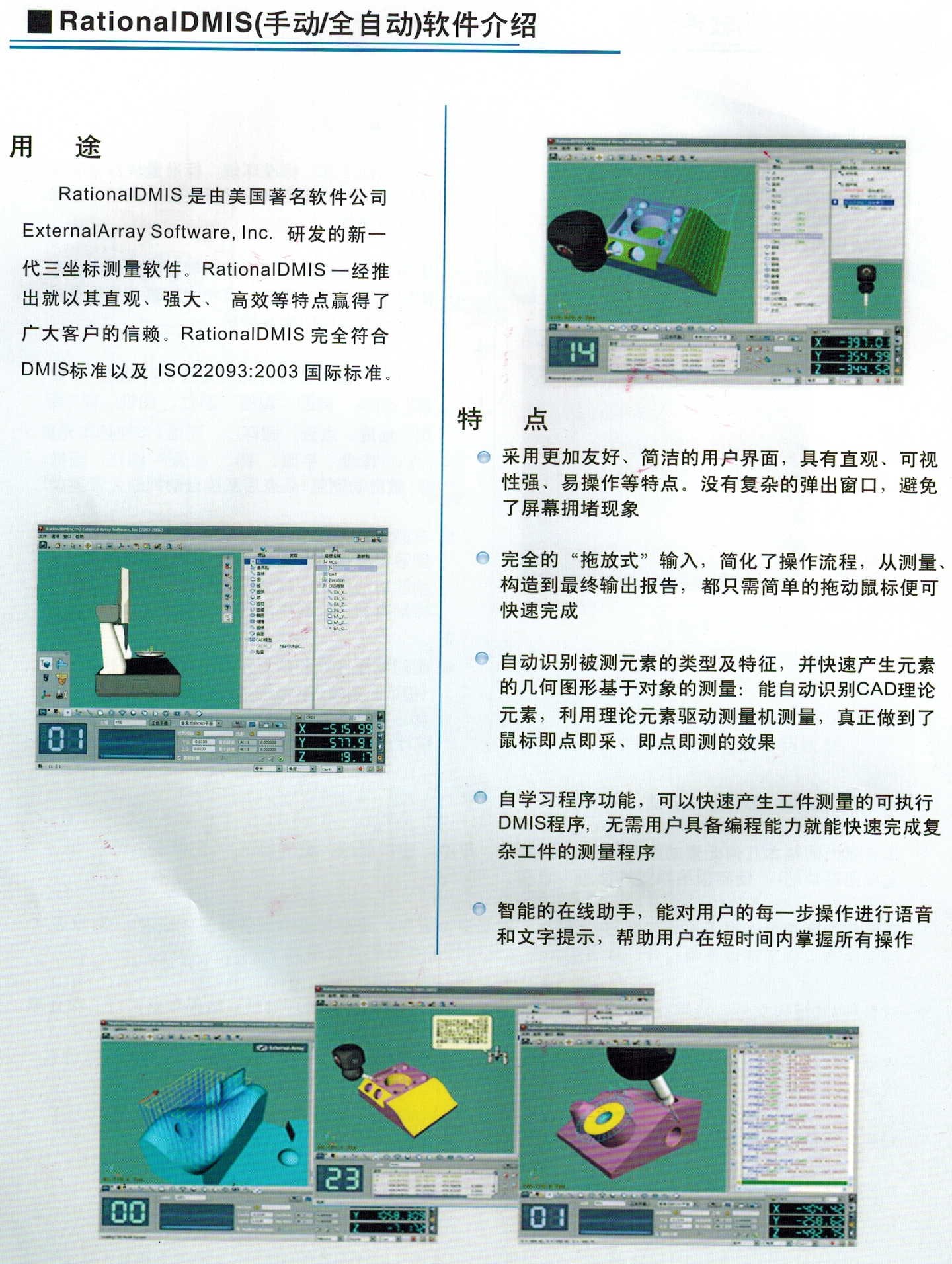

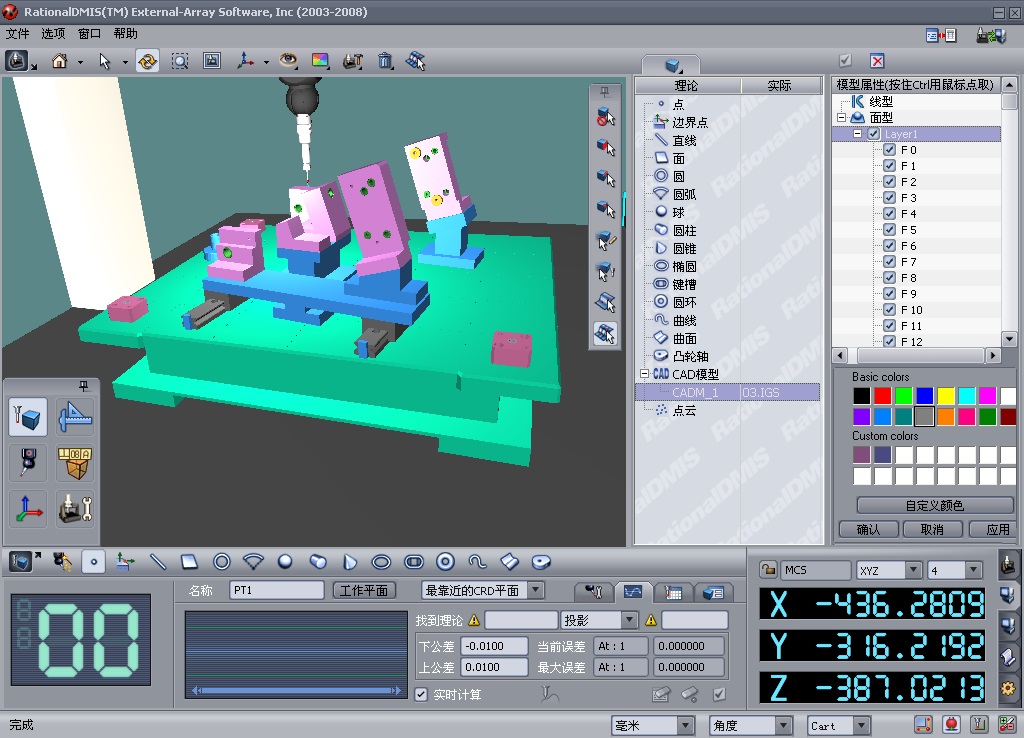

RationalDMIS强大软件功能：
RationalDMIS是美国著名软件公司External-Arraysoftware, inc. 研发的新一代三坐标测量软件。RationalDMIS一经推出以其直观、强大、等特点赢得了广大客户的信赖。RationalDMIS完符合DMIS标准以及ISO2209:2003国际标准。

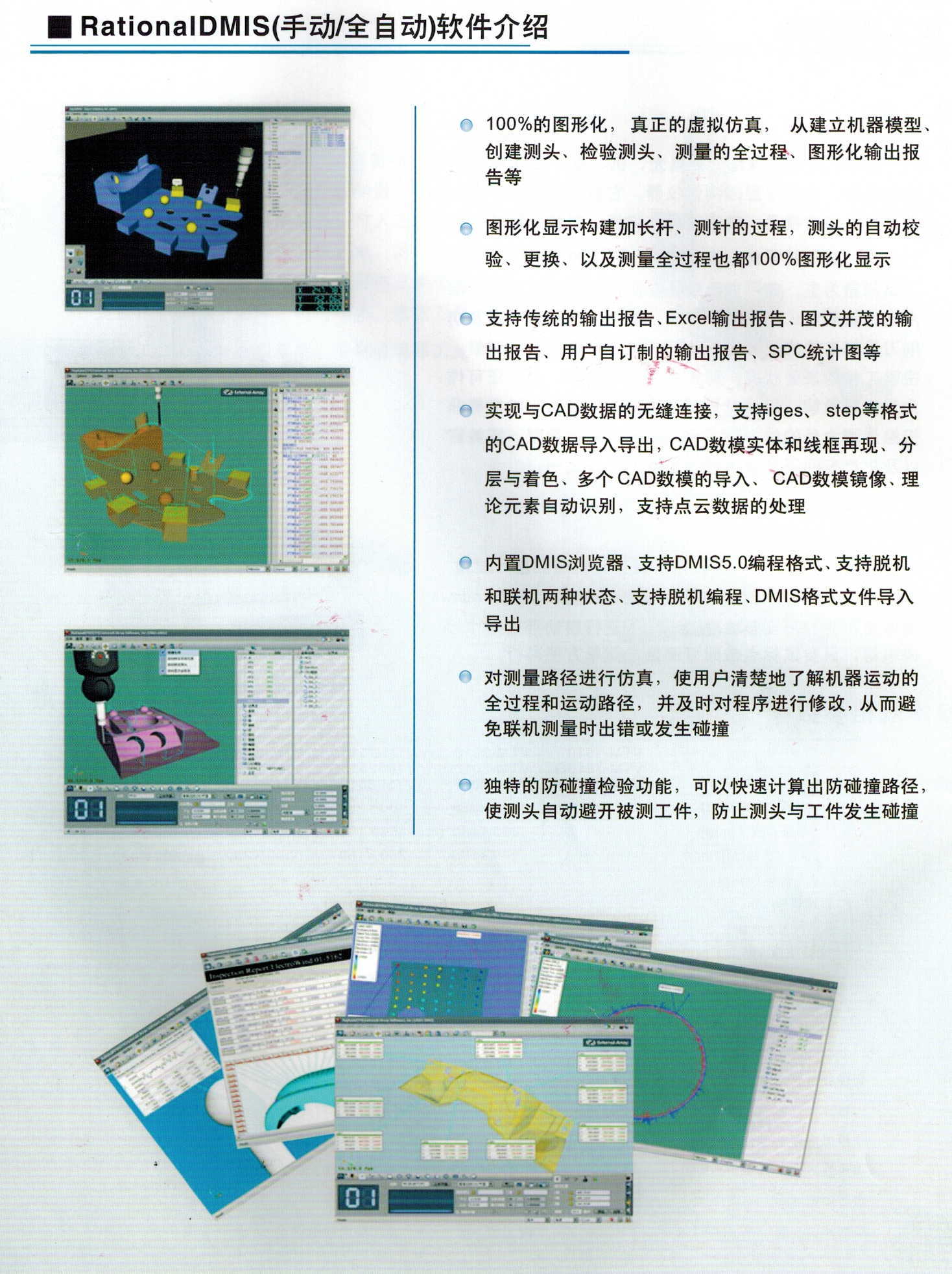

RationalDMIS强大软件特点：
1.采用更加友好、简洁的用户界面，具有直观、可视性强、易操作等特点，没有复杂的弹出窗口，避免了屏幕拥堵现象；
2.完“拖放式”输入，简化了操作流程，从测量、构造到终输出报告，都只需简单地拖动鼠标便可快速完成；
3.自动识别被测元素的类型及特征，并快速产生元素的几何图形基于对象的测量：能自动识别CAD理论元素，利用理论元素驱动测量机测量，真正做到了鼠标即点即采、既点既测的效果；
4.自学习程序功能，可以快速产生工件测量的可执行DMIS程序，无需用户具备编程能力能快速完成复杂工件的测量程序；
5.智能的在线助手，能对用户的每一步操作进行语音和文字提示，帮助用户在短时间内掌握所有操作；
6.的图形化，真正的虚拟仿真，从建立机器模型、创建测头、检验测头、测量的过程、图形输出报告等；
7.图形显示构建加长杆、测针的过程，测头的自动校验、更换、以及测量过程也都图形显示；
8.支持传统的输出报告、Excel输出报告、图文并茂的输出报告、用户自订制的输出报告、SPC统计图等；
9.实现与CAD数据无缝连接，支持iges、step格式CAD数据导入导出，CAD数模实体和线框再现、分层与着色、多个CAD数模的导入、CAD数模镜像、理论元素自动识别，支持点云数据的处理；
10.内置DMIS浏览器，支持DMIS5.0编程格式，支持脱机和联机两种状态，支持脱机编程，文件导入导出；
11.对测量路径进行仿真，使用户清楚地了解机器运动的过程和运动路径，并及时对程序进行修改，从而避免联机测量出错或发生碰撞；
12.独特的防碰撞检验功能，可以快速计算出防碰撞路径，使测头自动避开被测工件，防止测头与工件发生碰撞。
