复合式手动三坐标测量机 CMS554MV

型号：CMS554MV

产品时间：2016/8/4 19:15:26

简要描述：

复合式手动三坐标测量机 CMS-574C CMS-685C CMS-8106C CMS-10128C CMS-584C CMS-6105C CMS-8126C CMS-10158C CMS-554MV CMS-665MV CMS-554M CMS-665M CMS-564MV CMS-564M CMS-574MV CMS-685MV CMS-574M CMS-685M CMS-584MV CMS-6105MV CMS-584M

产品咨询在线客服

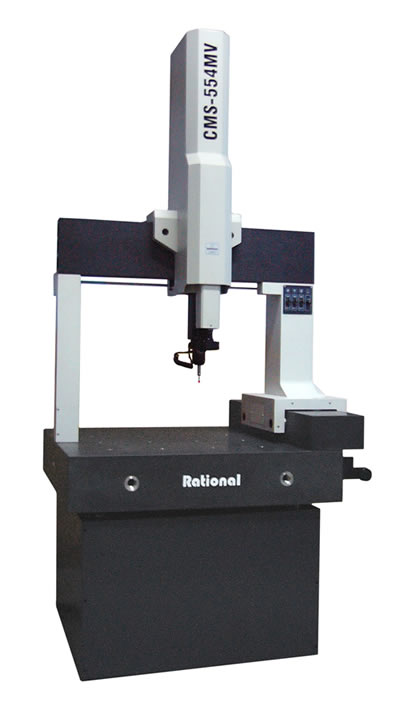

复合式手动三坐标测量机 CMS554MV

产品用途
CMS-554MV三坐标测量机，在同一个台三坐标测量机上集成了接触式测头系统和影像式测头系统。通过选择的测头系统，大大提高了测量速度、灵活性及工作效率。
影像测量系统通过解析度CCD摄像机，将被测物体放大后，利用的圆像信息处理技术，实现对工件的自动寻找，自动取点，自动识别圆、圆弧等。适合测量细零件、易碎零件、易变形零件和一些探针无法碰到的位置。广泛的应用机械、电子、模具、五金、塑胶、钟表、汽车等行业。
型号CMS-554MVCMS-564MVCMS-574MVCMS-584MVCMS-665MVCMS-685MVCMS-6105MV

产品特点:
在同一台三座標测量机上集成了接触式探测系统和影像式探测系统，大大提高了测量速度、灵活性及工作效率。

技术规格参数:

型号		CMS-554MV	CMS-564MV	CMS-547MV	CMS-584MV	CMS-665MV	CMS-685MV	CMS-6105MV	CMS-8105MV
行程(mm)	X	500	500	500	500	600	600	600	800
	Y	500	600	700	800	600	800	1000	100
	Z	400	400	400	400	500	500	500	600
仪器度		空间度 MPEE=(3.5+L/250)μm 　　　　　　　　　　单轴度　MPEE1=（3.0+L、250)μm
		分辨力：0.5um		结构形式：移动桥式		总功率：75W(不包括电脑)
系统特点		探测系统：NENISHAW WH20i/影像式探测系统测量軟體：RationalDMIS(手動)/QMS3D-M
外形尺寸(m)		1.0× 1.1×2.2	1.0× 1.2×2.2	1.0× 1.3×2.2	1.0× 1.4×2.2	1.14× 1.1×2.4	1.14× 1.3×2.4	1.14× 1.5×2.4	1.65× 2.1×2.85
整机重量		700kg	770kg	840kg	910kg	900kg	1040kg	1180kg	2460kg
承重		200kg	200kg	200kg	200kg	500kg	500kg	500kg	1000kg
包装外形尺寸(m)		1.45× 1.37×2.1	1.45× 1.47×2.1	1.45× 1.57×2.1	1.45× 1.67×2.1	1.35× 1.75×2.4	1.35× 1.75×2.4	1.35 1.95×2.4	1.9× 2.5×2.4
测量度:(3.0+L/200)μm 光源:LED 冷光源，亮度连续可调视频总倍率:20X—128X(19"显示器，分辨率1440*900)
摄像机:彩色1/2"CCD摄像机变倍镜头变倍率:0.7—4.5X 物方视场:11.1mm—1.7mm

更多技术资料请来电咨询！
