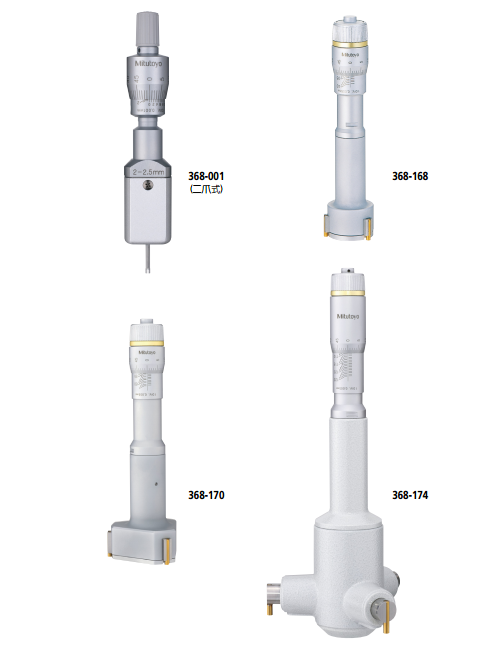

日本三丰Mitutoyo原装孔径千分尺368-174
Holtest (孔径千分尺)
368系列 — 三爪/二爪式孔径千分尺
D·E·HT-R
2.三爪孔径千分尺适应于测量范围为6mm或者以上的类型。通过自动居中可稳定的测量。
3.可贴近盲孔底端进行测量。接长杆 (选件) 可用于测量深孔，此功能适于6mm 以上型。
5.校正环规 (选件) 可用于原点设置。
• 可贴近盲孔底端进行测量。
• 延长杆 (选件) 可用于测量深孔，此功能适于 6mm (.275') 以上型。
• 棘轮锁定装置可保持恒定测力。
• 校正环规 (选件) 可用于原点设置。
技术参数
度: 参见性能参数
分度值: 0.001mm, 0.005mm (测量范围大于12mm 型号),.0001' 或 .0002' (测量范围大于.5' 型号)
公制型（单体）
|
货号 |
测量范围 |
分度值 |
度*1 |
延长杆 (选件) |
|
(二爪式) |
||||
|
2-2.5mm |
0.001mm |
±2µm (小于 2µm) |
— |
|
|
2.5-3mm |
||||
|
3-4mm |
||||
|
4-5mm |
||||
|
5-6mm |
||||
|
(三爪式) |
||||
|
6 - 8mm |
100mm (952322) |
|||
|
8 - 10mm |
||||
|
10 - 12mm |
||||
|
12 - 16mm |
0.005mm |
150mm (952621) |
||
|
16 - 20mm |
||||
|
20 - 25mm |
±3µm (小于 3µm) |
150mm (952622) |
||
|
25 - 30mm |
||||
|
30 - 40mm |
||||
|
368-169 |
40 - 50mm |
|||
|
368-170 |
50 - 63mm |
150mm (952623) |
||
|
368-171 |
62 - 75mm |
|||
|
368-172 |
75 - 88mm |
|||
|
368-173 |
87 - 100mm |
|||
|
368-174 |
100 - 125mm |
±5µm (小于 5µm) |
||
|
368-175 |
125 - 150mm |
|||
|
368-176 |
150 - 175mm |
|||
|
368-177 |
175 - 200mm |
|||
|
368-178 |
200 - 225mm |
|||
|
368-179 |
225 - 250mm |
|||
|
368-180 |
250 - 275mm |
|||
|
368-181 |
275 - 300mm |
|||
*1 不包括量化偏差
度 ：整个测量面测量到的值。
差值 ：值和小值之差。
* 校正环规和接长杆 ：可选
* 不使用提供的标配测头，而去使用其它测头;或者使用其它套装的副测头增加测量范围都是不可取的。(不能保证测量度的准确性)。
套套装
公制型（不可更换测头的孔径千分尺套装）
|
货号 |
测量范围* |
分度值 |
套装内容 |
|||
|
(二爪式) |
||||||
|
368-906 |
2-3mm |
0.001mm |
测微头装置 2 - 2.5mm（1 个） 2.5 - 3mm（1 个） 校正环规 (ø2.5) （1 个） 内六角扳手（1 个） |
|||
|
368-907 |
3-6mm |
测微头装置 3 - 4mm（1 个） 4 - 5mm（1 个） 5 - 6mm（1 个） 校正环规 (ø4, ø5) （各1 个） 内六角扳手（1 个） |
||||
|
(三爪式) |
|
|
||||
|
368-911 |
6 - 12mm |
测微头装置 6 - 8mm（1 个） 8 - 10mm（1 个） 10 - 12mm（1 个） 校正环规 (ø8, ø10) （各1 个） 接长杆 (100mm) （1 个） 扳手（2个） 内六角扳手（1 个） |
||||
|
368-912 |
12 - 20mm |
0.005mm |
测微头装置 12-16mm（1 个） 16-20mm（1 个） 校正环规 (ø16) （1 个） 接长杆 (150mm) （1 个） 扳手（2个） 内六角扳手（1 个） |
|||
|
368-913 |
20-50mm |
测微头装置 20 - 25mm（1 个） 25 - 30mm（1 个） 30 - 40mm（1 个） 40 - 50mm（1 个） 校正环规 (ø25, ø40) （各1 个） 接长杆 (150mm) （1 个） 扳手（2个） 内六角扳手（1 个） |
||||
|
368-914 |
50 - 100mm |
测微头装置 50 - 63mm（1 个） 62 - 75mm（1 个） 75 - 88mm（1 个） 87 - 100mm（1 个） 校正环规 (ø62, ø87) （各1 个） 接长杆 (150mm) （1 个） 扳手（2个） 内六角扳手（1 个） |
||||
|
368-915 |
100-200mm |
测微头装置 100 - 125mm（1 个） 125 - 150mm（1 个） 150 - 175mm（1 个） 175 - 200mm（1 个） 校正环规 (ø125, ø175) （各1 个） 接长杆 (150mm) （1 个） 扳手（2个） 内六角扳手（1 个） |
||||
