表面粗糙度仪SJ-412,178-582-02,测力4mN

型号:SJ-412,178-582-02

产品时间:2016/8/5 18:40:35

简要描述:

表面粗糙度仪SJ-412,178-582-02,测力4mN SJ-210 SJ-310 SJ-410 SJ-411 SV-M3000CNC SJ-412 SJ-500 SV-3000CNC SV-2100M4 SV-2100S4 SV-2100H4 SV-2100W4 SJ-500P SSV-2100M4 SV-3100S4 SV-3100H4 SV-3100W4 SC-3100S8 SV-3100H8 SV-3100W8

表面粗糙度仪SJ-412,178-582-02,测力4mN

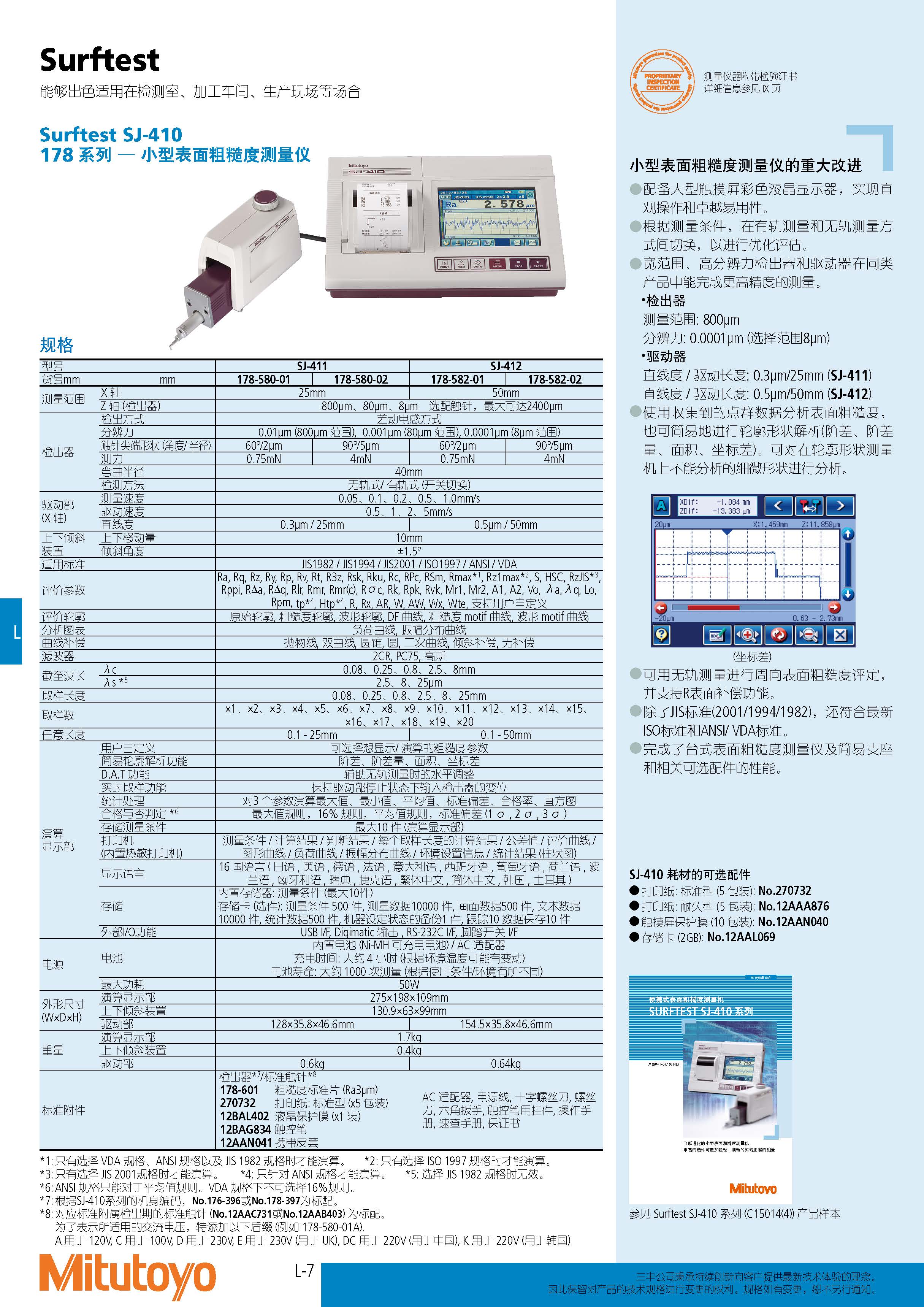

Surftest

能够出色适用在检测室、加工车间、生产现场等场合

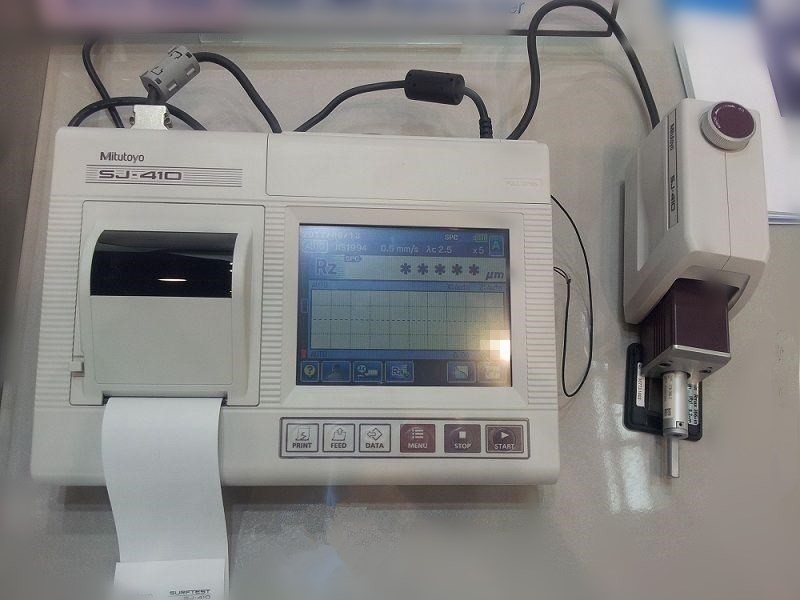

Surftest SJ-410

178 系列  — 小型表面粗糙度测量仪



表面粗糙度仪SJ-412,178-582-02,测力4mN-特点:

小型表面粗糙度测量仪的重大改进
●配备大型触摸屏彩色液晶显示器,实现直 观操作和卓越易用性。
●根据测量条件,在有轨测量和无轨测量方 式间切换,以进行优化评估。
●宽范围、高分辨力检出器和驱动器在同类 产品中能完成更高度的测量。
・检出器
测量范围: 800µm
分辨力: 0.0001µm (选择范围8µm)
●驱动器
直线度 / 驱动长度: 0.3µm/25mm (SJ-411)
直线度 / 驱动长度: 0.5µm/50mm (SJ-412)
●使用收集到的点群数据分析表面粗糙度, 也可简易地进行轮廓形状解析(阶差、阶差 量、面积、坐标差)。可对在轮廓形状测量 机上不能分析的细微形状进行分析。


●可用无轨测量进行周向表面粗糙度评定, 并支持R表面补偿功能。
●除了JIS标准(2001/1994/1982),还符合
ISO标准和ANSI/  VDA标准。
●完成了台式表面粗糙度测量仪及简易支座 和相关可选配件的性能。

表面粗糙度仪SJ-412,178-582-02,测力4mN---技术参数:

型号

SJ-411

SJ-412

货号mm  mm

178-580-01  178-580-02

178-582-01  178-582-02

测量范围

X 轴

25mm

50mm

Z 轴 (检出器)

800µm、80µm、8µm    选配触针,可达2400µm



检出器

检出方式

差动电感方式

分辨力

0.01µm (800µm 范围),  0.001µm (80µm 范围), 0.0001µm (8µm 范围)

触针形状 (角度/ 半径)

60º/2µm

90º/5µm

60º/2µm

90º/5µm

测力

0.75mN

4mN

0.75mN

4mN

弯曲半径

40mm

检测方法

无轨式/ 有轨式 (开关切换)

驱动部

(X 轴)

测量速度

0.05、0.1、0.2、0.5、1.0mm/s

驱动速度

0.5、1、2、5mm/s

直线度

0.3µm / 25mm  0.5µm / 50mm

上下倾斜

装置

上下移动量

10mm

倾斜角度

±1.5º

适用标准

JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA

评价参数

Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z, Rsk, Rku, Rc, RPc, RSm, Rmax*1, Rz1max*2, S, HSC, RzJIS*3, Rppi, Ra, Rq, Rlr, Rmr, Rmr(c), Rσc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa,λq, Lo,

Rpm, tp*4, Htp*4, R, Rx, AR, W, AW, Wx, Wte, 支持用户自定义

评价轮廓

原始轮廓, 粗糙度轮廓, 波形轮廓, DF 曲线, 粗糙度 motif 曲线, 波形 motif 曲线

分析图表

负荷曲线, 振幅分布曲线

曲线补偿

抛物线, 双曲线, 圆锥, 圆, 二次曲线, 倾斜补偿, 无补偿

滤波器

2CR, PC75, 高斯

截至波长

λc

0.08、0.25、0.8、2.5、8mm

λs *5

2.5、8、25µm

取样长度

0.08、0.25、0.8、2.5、8、25mm

取样数

×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、

×16、×17、×18、×19、×20

任意长度

0.1 - 25mm   0.1 - 50mm









演算 显示部

用户自定义

可选择想显示/ 演算的粗糙度参数

简易轮廓解析功能

阶差、阶差量、面积、坐标差

D.A.T 功能

辅助无轨测量时的水平调整

实时取样功能

保持驱动部停止状态下输入检出器的变位

统计处理

对3 个参数演算值、小值、平均值、标准偏差、合格率、直方图

合格与否判定 *6

值规则,16% 规则A,平均值规则,标准偏差 (1 σ , 2 σ , 3 σ )

存储测量条件

大10 件 (演算显示部)

打印机

(内置热敏打印机)

测量条件 / 计算结果 / 判断结果 / 每个取样长度的计算结果 / 公差值 / 评价曲线 /

图形曲线 / 负荷曲线 / 振幅分布曲线 / 环境设置信息 / 统计结果 (柱状图)

显示语言

16 国语言 ( 日语 , 英语 , 德语 , 法语 , 意大利语 , 西班牙语 , 葡萄牙语 , 荷兰语 , 波 兰语 , 匈牙利语 , 瑞典 , 捷克语 , 繁体中文 , 简体中文 , 韩国 , 土耳其 )

存储

内置存储器: 测量条件 (10件)

存储卡 (选件): 测量条件 500 件, 测量数据10000 件, 画面数据500 件, 文本数据

10000 件, 统计数据500 件, 机器设定状态的备份1 件, 跟踪10 数据保存10 件

外部I/O功能

USB I/F, Digimatic 输出 , RS-232C I/F, 脚踏开关 I/F



电源

电池

内置电池 (Ni-MH 可充电电池) / AC 适配器 充电时间: 大约 4 小时 (根据环境温度可能有变动)

电池寿命: 大约 1000 次测量 (根据使用条件/环境有所不同)

功耗

50W

外形尺寸

(W×D×H)

演算显示部

275×198×109mm

上下倾斜装置

130.9×63×99mm

驱动部

128×35.8×46.6mm  154.5×35.8×46.6mm

重量

演算显示部

1.7kg

上下倾斜装置

0.4kg

驱动部

0.6kg    0.64kg



标准附件





检出器*7/标准触针*8

178-601 粗糙度标准片 (Ra3µm)  AC 适配器, 电源线, 十字螺丝刀, 螺丝

270732  打印纸: 标准型 (x5 包装) 刀, 六角扳手, 触控笔用挂件, 操作手

12BAL402  液晶保护膜 (x1 装) 册, 速查手册, 保证书

12BAG834 触控笔

12AAN041 携带皮套

*1: 只有选择 VDA 规格、ANSI 规格以及 JIS 1982 规格时才能演算。  *2: 只有选择 ISO 1997 规格时才能演算。

*3: 只有选择 JIS 2001规格时才能演算。            *4: 只针对 ANSI 规格才能演算。  *5: 选择 JIS 1982 规格时无效。

*6: ANSI  规格只能对于平均值规则。VDA  规格下不可选择16%规则。

*7: 根据SJ-410系列的机身编码,No.176-396或No.178-397为标配。

*8: 对应标准附属检出期的标准触针 (No.12AAC731或No.12AAB403) 为标配。 为了表示所适用的交流电压,特添加以下后缀  (例如  178-580-01A).

A 用于 120V, C 用于 100V, D 用于 230V, E 用于 230V (用于 UK), DC 用于 220V (用于中国), K 用于 220V (用于韩国)




SJ-410 耗材的可选配件
● 打印纸: 标准型 (5 包装): No.270732
● 打印纸: 耐久型 (5 包装): No.12AAA876
● 触摸屏保护膜 (10 包装): No.12AAN040
● 存储卡 (2GB): No.12AAL069
