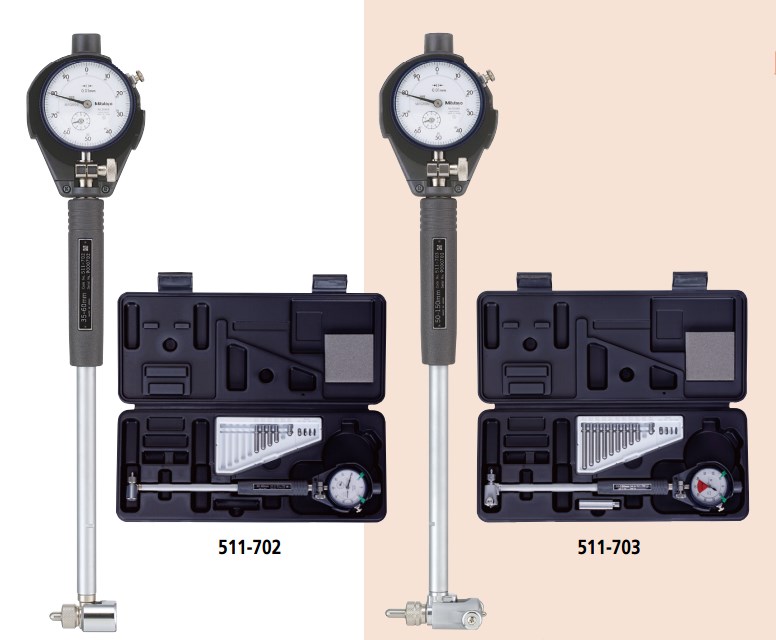

三丰Mitutoyo指针内径表511-705

型号：511-705

产品时间：2016/8/6 11:44:30

简要描述：

三丰Mitutoyo指针内径表511-701/511-702/511-703/511-704/511-705/511-706/511-721/511-722/511-723/511-724/511-725/511-726/511-711/511-712/511-713/511-714/511-715/511-716

产品咨询在线客服

三丰Mitutoyo指针内径表511-705

特点

• 允许高度内径测量。

• 更长行程(与常规产品相比)。

• 接触点使用碳化合金，确保高耐用性和耐磨性。

• 使用一个带有海绵结构的大握柄来辅助高度测量，有效降低50% 的操作者手的热传递。

• 可更换垫圈厚度0.5mm(标准附件) 作为标准附件提供以便减少设定步骤。

• 选用延长杆选件，可进行深孔测量。(细节参见C-27 页)

• 内径表校验器和一套校正环规有助于在测量前设置量具。(细节参见C-28 页,C-29 页和C-30 页)

技术参数

宽范围度: 2 μm

重复度: 0.5 μm

相邻误差: 1 μm

性能参数
公制型

测量范围	货号	测量装置		套筒	测量深度
测量范围	货号	内径表	千分表	套筒	测量深度
18 - 35mm	511-701	511-701	不提供	不提供	100mm
35 - 60mm	511-702	511-702			150mm
50 - 150mm	511-703	511-703			150mm
100 - 160mm	511-704	511-704			150mm
160 - 250mm	511-705	511-705			250mm
250 - 400mm	511-706	511-706			250mm
18 - 35mm	511-721	511-701	2109SB-10	21DZA000	100mm
35 - 60mm	511-722	511-702			150mm
50 - 150mm	511-723	511-703			150mm
100 - 160mm	511-724	511-704			150mm
160 - 250mm	511-725	511-705			250mm
250 - 400mm	511-726	511-706			250mm
18 - 35mm	511-711	511-701	2046SB	21DZA000	100mm
35 - 60mm	511-712	511-702			150mm
50 - 150mm	511-713	511-703			150mm
100 - 160mm	511-714	511-704			150mm
160 - 250mm	511-715	511-705			250mm
250 - 400mm	511-716	511-706			250mm

英制型

测量范围	货号	测量装置		套筒	测量深度
测量范围	货号	内径表	千分表	套筒	测量深度
.7'-1.4'	511-731	511-731	不提供	不提供	4'
1.4'-2.5'	511-732	511-732			6'
2'-6'	511-733	511-733			6'
4'-6.5'	511-734	511-734			6'
6.5'-10'	511-735	511-735			10'
10'-16'	511-736	511-736			10'
.7'-1.4'	511-751	511-731	2923SB-10	21DZA000	4'
1.4'-2.5'	511-752	511-732			6'
2'-6'	511-753	511-733			6'
4'-6.5'	511-754	511-734			6'
6.5'-10'	511-755	511-735			10'
10'-16'	511-756	511-736			10'
.7'-1.4'	511-741	511-731	2922SB	21DZA000	4'
1.4'-2.5'	511-742	511-732			6'
2'-6'	511-743	511-733			6'
4'-6.5'	511-744	511-734			6'
6.5'-10'	511-745	511-735			10'
10'-16'	511-746	511-736			10'

公制型

测量范围	货号	测量装置		套筒	测量深度
		内径表	千分表
18 - 150mm	511-921	511-701 511-702 511-703	2046SB	21DZA000	100mm (511-701) 150mm (511-702, 511-703)
	511-922		2109SB-10	21DZA000
	511-925		543-264B	21DZA000

英制型

测量范围	货号	测量装置		套筒	测量深度
		内径表	千分表
.7'-6'	511-931	511-731 511-732 511-733	2922SB	21DZA000	4' (511-731) 6' (511-732, 511-733)
	511-932		2923SB-10	21DZA000
	511-935		543-266B	21DZA000
