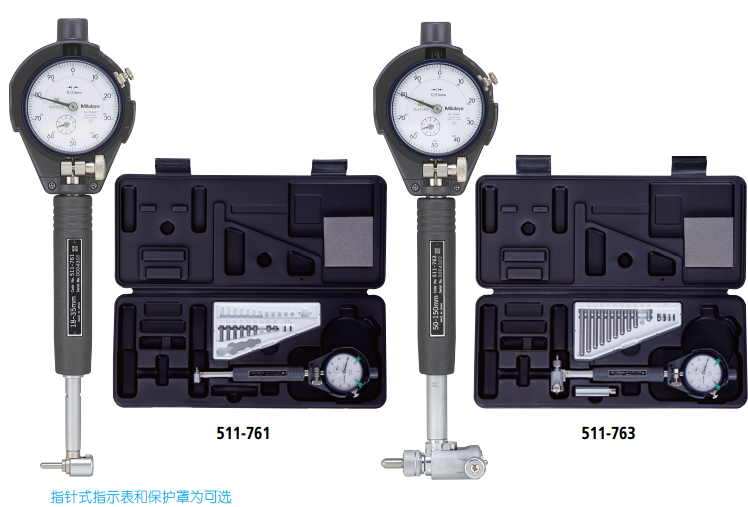

三丰mitutoyo短臂型内径表511-791

型号：511-791

产品时间：2016/8/6 14:39:46

简要描述：

511-761/511-762/511-763/511-764/511-771/511-772/511-773/511-774/511-766/511-767/511-768/511-768/511-781/511-782/511-783/511-784/511-791/511-792/511-793/511-794/511-786/511-787/511-788/511-789

产品咨询在线客服

三丰mitutoyo短臂型内径表511-791

特点

• 缩短握柄以下的长度使其紧凑轻巧。

• 可以进行高度内径测量。

• 较长的有效行程(与常规产品相比)。

• 触点带有硬质合金经久耐用。

• 使用一个带有海绵结构的握柄来辅助高度测量，有效降低50% 的操作者手的热传递。

• 可更换垫圈厚度0.5mm (标准附件) 作为标准附件提供以便减少设定步。

• 内径表校验器和一套校正环规有助于在测量前设置量具(细节参见C-28 页, C-29 页和C-30 页)。

技术参数

宽范围度: 2 μm

重复度: 0.5 μm

相邻误差: 1 μm

测头

性能参数
公制型

测量范围	货号	测量装置		套筒	测量深度
测量范围	货号	内径表	千分表	套筒	测量深度
18 - 35mm	511-761	511-761	不提供	不提供	50mm
35 - 60mm	511-762	511-762			50mm
50 - 150mm	511-763	511-763			50mm
100 - 160mm	511-764	511-764			50mm
18 - 35mm	511-771	511-761	2109SB-10	21DZA000	50mm
35 - 60mm	511-772	511-762			50mm
50 - 150mm	511-773	511-763			50mm
100 - 160mm	511-774	511-764			50mm
18 - 35mm	511-766	511-761	2046SB	21DZA000	50mm
35 - 60mm	511-767	511-762			50mm
50 - 150mm	511-768	511-763			50mm
100 - 160mm	511-769	511-764			50mm

英制型

测量范围	货号	测量装置		套筒	测量深度
测量范围	货号	内径表	千分表	套筒	测量深度
.7'-1.4'	511-781	511-781	不提供	不提供	2'
1.4'-2.5'	511-782	511-782			2'
2'-6'	511-783	511-783			2'
4'-6.5'	511-784	511-784			2'
.7'-1.4'	511-791	511-781	2923SB-10	21DZA000	2'
1.4'-2.5'	511-792	511-782			2'
2'-6'	511-793	511-783			2'
4'-6.5'	511-794	511-784			2'
.7'-1.4'	511-786	511-781	2922SB	21DZA000	2'
1.4'-2.5'	511-787	511-782			2'
2'-6'	511-788	511-783			2'
4'-6.5'	511-789	511-784			2'
