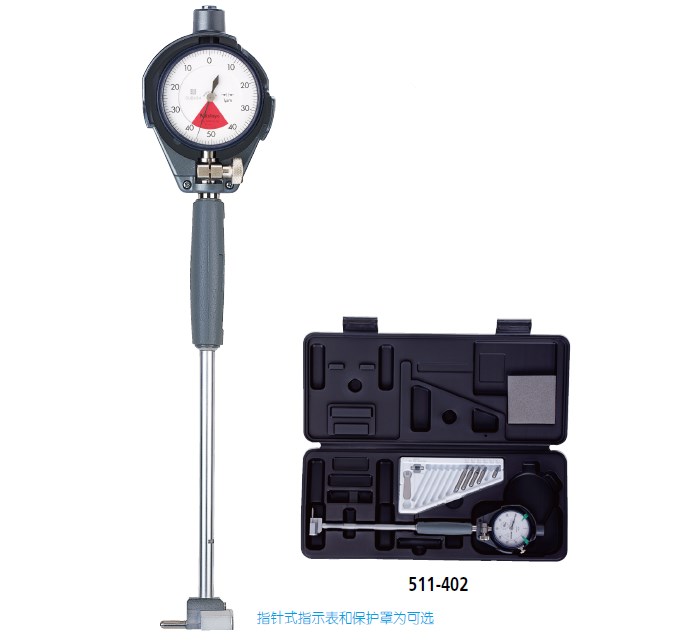

三丰mitutoyo内径表511-422用于盲孔
内径表 511 系列 — 用于盲孔 CGF
• 可以靠近孔的底面进行内径测量。
• 硬质合金尖测头，高耐用性。
• 用副测头可以增加测量范围。
• 指针式指示表和保护罩都是可选件。有一些指示表不能与内径表或者保护罩一起使用。如使用指针式指示表或数显指示表外的其他指示表，请联系三丰公司。
• 可增加接长杆 (可选) 来测量深孔。
• 可选的校正环规是校正内径表的方式。
• 有内径表检测器和一系列的校正环规可选。用于测量前，帮助内径表设置
规格
度 : 5µm 重复度 : 2µm 相邻误差 : 2µm
选件 –: 指针式指示表 (详细信息参见 F 部分)
21DZA000: 指示表保护罩指针式指示表
公制型 : 2046SB (0.01mm)
2972TB (0.01mm - 单转型)
2109SB-10 (0.001mm)
2900SB-10 (0.001mm - 单转型)
数显指示
表公制型 : 543-310B (ID-C112GXB: 0.001mm)
* 装有橡胶波纹管的防水型指示表不能使用。
|
货号 |
测量范围 |
活动测头 行程 |
测力 |
导轨测力 |
套装内容 |
测量深度 |
||||
|
内径表 |
指针式指示表 |
指示表保护罩 |
可更换测头 |
可更换垫圈 |
||||||
|
511-401 |
15-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-401 |
不提供 |
不提供 |
11个 |
1个 |
150mm |
|
511-402 |
35-60mm |
511-402 |
6个 |
4个 |
||||||
|
511-403 |
50-100mm |
5N或更少 |
10N或更少 |
511-403 |
11个 |
|||||
|
511-404 |
50-150mm |
511-404 |
||||||||
|
511-421 |
15-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-401 |
2109SB-10 (分度值:0.001mm) |
21DZA000 |
11个 |
1个 |
150mm |
|
511-422 |
35-60mm |
511-402 |
6个 |
4个 |
||||||
|
511-423 |
50-100mm |
5N或更少 |
10N或更少 |
511-403 |
11个 |
|||||
|
511-424 |
50-150mm |
511-404 |
||||||||
|
511-411 |
15-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-401 |
2046SB (分度值:0.01mm) |
21DZA000 |
11个 |
1个 |
150mm |
|
511-412 |
35-60mm |
511-402 |
6个 |
4个 |
||||||
|
511-413 |
50-100mm |
5N或更少 |
10N或更少 |
511-403 |
11个 |
|||||
|
511-414 |
50-150mm |
511-404 |
||||||||
备注 ：1) 511-401型号有一个 10mm 副测头，511-404型号有一个 450mm 副测头。
2) 不使用提供的标配测头，而去使用其它测头或者使用其它多个副测头增加测量范围都是不可取的。 (不能保证测量度的准确性)
