三丰Mitutoyo标准游标卡尺530-118
特点
• 简洁、基本的设计。
• 可测量外径、内径、深度和阶差。
• 较小的游标面角度 (14˚)、便于读数。
• 游标上有不同的读数刻度。(公制／英制型和英制型)
• 游标上有不同的读数刻度。(公制／英制型和英制型)
• 滑块上装有锁紧螺钉。
• 可提供带有硬质合金头量爪的卡尺。
技术参数
度: ±0.05mm (测量范围小于等于 200mm 型号)
±0.08mm (测量范围小于等于 300mm 型号)
±0.10mm (测量范围小于等于 600mm 型号)
±0.15mm (测量范围小于等于 1000mm 型号)
高度型: ±0.03mm (测量范围小于等于 200mm 型号)
±0.04mm (测量范围小于等于 300mm 型号)
分度值: 0.05mm, 0.05mm (1/128') 或 .001'(1/128')
高度型: 0.02mm 或 0.02mm (.001')
性能参数
公制型
| 测量范围 | 货号 | 深度测量杆 | 备注 |

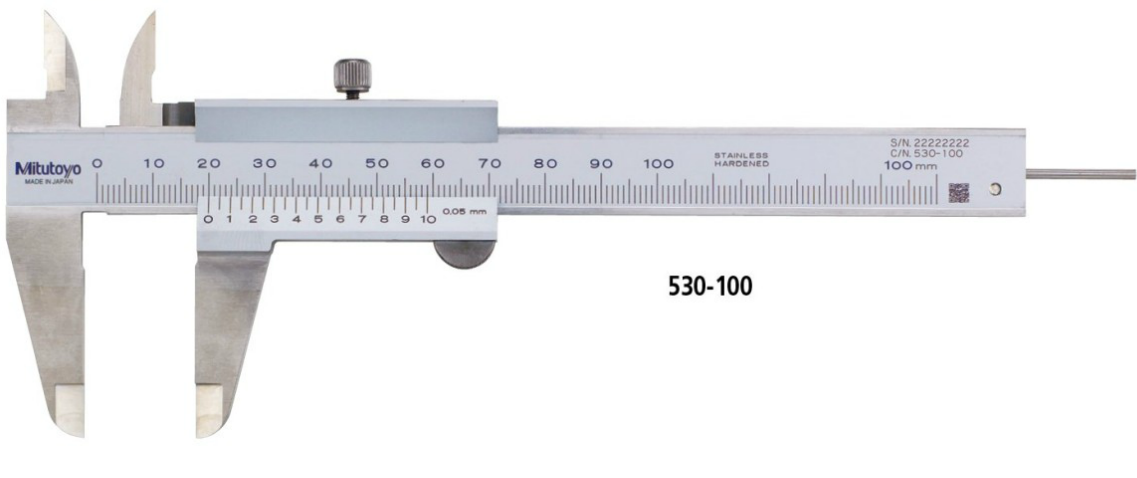

| 0 - 100mm | 530-100 | ø1.9mm杆 | — |
| 0 - 150mm | 530-102 | ø1.9mm杆 | — |
| 0 - 150mm | 530-101 | 薄片 | — |
| 0 - 150mm | 530-320 | 薄片 | 用于外径测量的硬质合金头量爪 |
| 0 - 150mm | 530-335 | 薄片 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 150mm | 530-122* | 薄片 | 高度型 : ±0.03mm |
| 0 - 200mm | 530-108 | 薄片 | — |
| 0 - 200mm | 530-321 | 薄片 | 用于外径测量的硬质合金头量爪 |
| 0 - 200mm | 530-123* | 薄片 | 高度型 : ±0.03mm |
| 0 - 300mm | 530-109 | 薄片 | — |
| 0 - 300mm | 530-322 | 薄片 | 用于外径测量的硬质合金头量爪 |
| 0 - 300mm | 530-124* | 薄片 | 高度型 : ±0.04mm |
| 0 - 600mm | 530-501 | — | — |
| 0 - 1000mm | 530-502 | — | — |
* 分度值: 0.02mm
公制／英制型 带有公制／英制双刻度
| 测量范围 | 货号 | 深度测量杆 | 英制分度值 | 备注 |
| 0 - 150mm | 530-104 | 薄片 | 1/128' | — |
| 0 - 150mm | 530-316 | 薄片 | 1/128' | 滑块下带有锁紧螺钉 |
| 0 - 150mm | 530-312* | 薄片 | .001' | 高度型 : ±0.03mm |
| 0 - 200mm | 530-114 | 薄片 | 1/128' | — |
| 0 - 200mm | 530-118* | 薄片 | .001' | 高度型 : ±0.03mm |
| 0 - 300mm | 530-115 | 薄片 | 1/128' | — |
| 0 - 300mm | 530-119* | 薄片 | .001' | 高度型 : ±0.04mm |
英制型 带有英制／英制双刻度
| 测量范围 | 货号 | 深度测量杆 | 英制分度值 | 备注 |
| 0 - 6' | 530-105 | 薄片 | 1/128' | — |
| 0 - 8' | 530-116 | 薄片 | 1/128' |
—
|
| 测量范围 | L | a | b | c | d |
| 0 - 100mm | 182 | 40 | 21 | 17 | 16 |
| 0 - 150mm | 229 | 40 | 21 | 17 | 16 |
| 0 - 200mm | 288 | 50 | 24.5 | 20.5 | 16 |
| 0 - 300mm | 404 | 64 | 27.5 | 22 | 20 |
| 0 - 600mm | 780 | 90 | 47 | 38 | 25 |
| 0 - 1000mm | 1240 | 130 | 60 | 50 | 32 |
