日本Mitutoyo三丰圆弧刃量爪和标准型量爪数显卡尺551-227-10
ABSOLUTE 数显卡尺
551 系列 - 带有圆弧刃量爪和标准型量爪
CDN-PPMX/C
特点
1.分辨力为0.01mm，且有相应度。
2.引入了 ABSOLUTE 测量系统，通电后无需重置原点。
3.对有测量数据输出接口的型号，可被应用于统计过程控制和测量系统中。
4.内径测量值：显示值+(下面提到的小内径测量值) 。通过偏置按钮可以输入补偿值，从而测量数据可以直接读取(货号551-301-10,551-331-10)。预调功能能设置理想开始点。(货号：551- 331-10)。
5.尖状外径量爪易于测量工件窄的部分。
技术参数
度:参见性能参数 (数显型号不包括量化偏差)
分辨率:0.01mm或.0005"/0.01mm
显示:液晶显示
刻度类型: ABSOLUTE 静电电容型线性编码器
响应速度: 无极限
电池:SR44 (1个), 938882
电池寿命: 正常使用情况下约为3年
(测量范围小于300mm型号为1年)
(测量范围大于300mm型号为3.5年)
尘／水防护等级: 达到IP67防护标准 (不大于300mm型号)
数显型号功能
原点设置、调零、数据输出、英制／公制转换 (英制／公制型)
警告:低电压、计算错误
数显型号选件
05CZA624: 带有数据开关的SPC电缆 (1m)*
05CZA625: 带有数据开关的SPC电缆 (2m)*
02AZD790A: 用于U-WAVE 带有数据开关的SPC电缆(160mm)*
959143:数据保持装置
959149:带有数据开关的SPC电缆 (1m)
959150:带有数据开关的SPC电缆 (2m)
02AZD790C: 用于U-WAVE 带有数据开关的SPC电缆(160mm)
*用于 IP67型 ( 不大于 300mm型号)
性能参数
公制型---数显型
|
测量范围* |
货号 |
度 |
备注 |
|
0 - 200mm (10 - 210mm) |
551-301-10 |
±0.03mm |
IP67 |
|
0 - 300mm (10 - 310mm) |

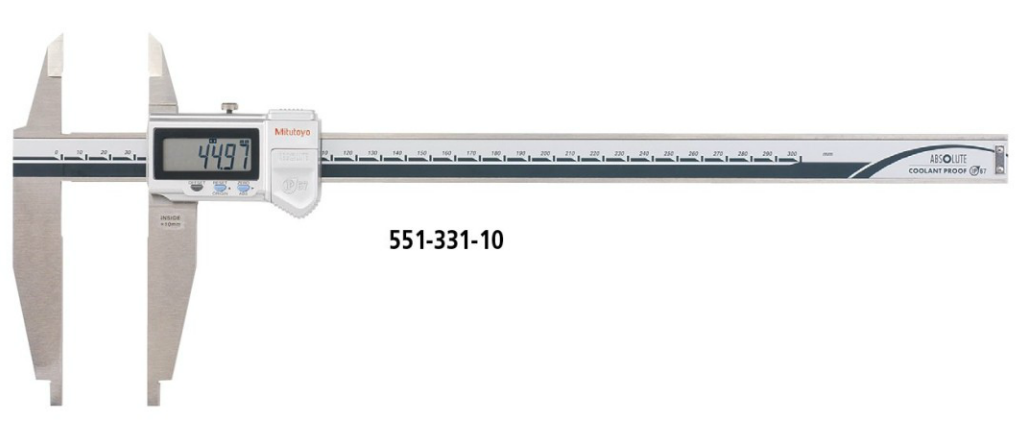

551-331-10 |
±0.04mm |
IP67、带有偏置预置功能适于内径测量 |
|
0 - 500mm (20 - 510mm) |
551-204-10 |
±0.05mm |
— |
|
0 - 750mm (20 - 770mm) |
551-206-10 |
±0.06mm |
— |
|
0 - 1000mm (20 - 1020mm) |
551-207-10 |
±0.07mm |
— |
*( ): 内径测量小尺寸
英制/公制型---数显型
|
测量范围* |
货号 |
度 |
备注 |
|
0 - 8" (.4" - 8.4") |
551-311-10 |
±.0015mm |
IP67 |
|
0 - 12" (.4" - 12.4") |
551-341-10 |
±.002" |
IP67、带有偏置预置功能适于内径测量 |
|
0 - 20" (.5" - 20.5") |
551-224-10 |
±.0025" |
— |
|
0 - 30" (.5" - 30.5") |
551-226-10 |
±.0025" |
— |
|
0 - 40" (1" - 41") |
551-227-10 |
±.003" |
— |
*( ): 内径测量小尺寸
