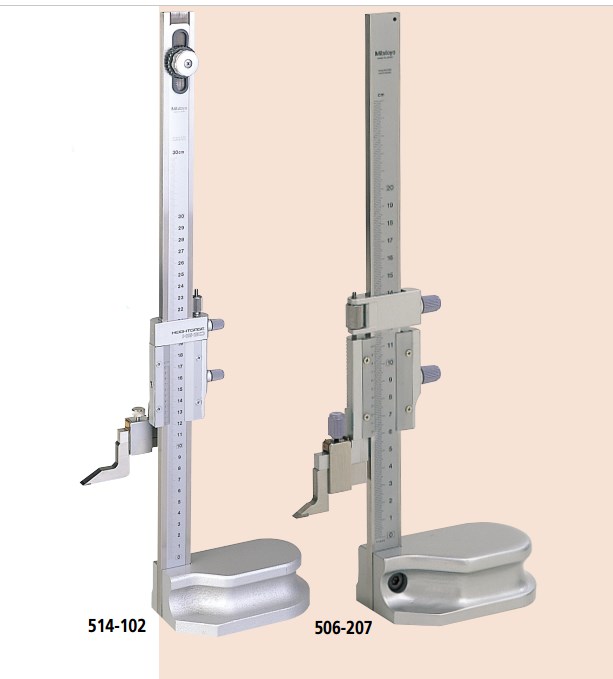

日本三丰Mitutoyo游标高度尺514-105
游标高度尺
514系列 — 带有可调主尺的标准高度尺
特点
1.可调节相对零点。
2.光滑的铬合金磨光杆上清晰的刻度十分易于读数。
3.坚固的超大型基座。
4.游标卡尺读数可借助专用放大镜获取。
5.带有硬质合金头的划线器。
技术参数
度:
±0.04mm (测量范围小于等于300mm型号)
±0.05mm (测量范围小于等于600mm型号)
±0.07mm (测量范围小于等于1000mm型号)
±0.18mm (测量范围小于等于1500mm型号)
分度值:0.02mm或.001'(0.02mm)
主尺调整: 15mm或25mm
滑块微调: 4mm, 6mm, 7mm或20mm
提供标准划线器
小于600mm型号: 硬质合金头划线器 (07GZA000) 和划线器夹钳 (05GZA033)
0-1000mm型号: 硬质合金头划线器 (905200) 和划线器夹钳 (05GZA033)
0-1500mm型号: 硬质合金头划线器 (900390) 和划线器夹钳 (905008)
划线器尺寸
选件
07GZA003: 用于300mm, 450mm, 600mm型号的放大镜
07GZA015:用于1000mm型号的放大镜
953638:杠杆千分头固定杆 (长度: 50mm)
902053:和固定杆一起使用的旋转夹钳
性能参数:
公制型
|
测量范围 |
货号* |
度 |
分辨率 |
刻度调整 |
微调 |
备注 |
|
0 - 300mm |
514-102 |
±0.04mm |
0.02mm |
15mm |
4mm |
— |
|
0 - 450mm |
514-104 |
±0.05mm |
0.02mm |
15mm |
4mm |
— |
|
0 - 600mm |
514-106 |
±0.05mm |
0.02mm |
15mm |
7mm |
— |
|
0 - 1000mm |
514-108 |
±0.07mm |
0.02mm |
25mm |
6mm |
— |
|
0 - 1500mm |
514-170 |
±0.18mm |
0.02mm |
25mm |
20mm |
带有放大镜 |
英制／公制型 带有英制／公制双刻度的英制型
|
测量范围 |
货号* |
度 |
分辨率 |
刻度调整 |
微调 |
备注 |
|
0 - 12' |
514-103 |
±.002' |
.001'/0.02mm |
.6' |
.16' |
— |
|
0 - 18' |
514-105 |
±.002' |
.001'/0.02mm |
.6' |
.16' |
— |
|
0 - 24' |
514-107 |
±.002' |
.001'/0.02mm |
.6' |
.27' |
— |
|
0 - 40' |
514-109 |
±.003' |
.001'/0.02mm |
1' |
.24' |
— |
