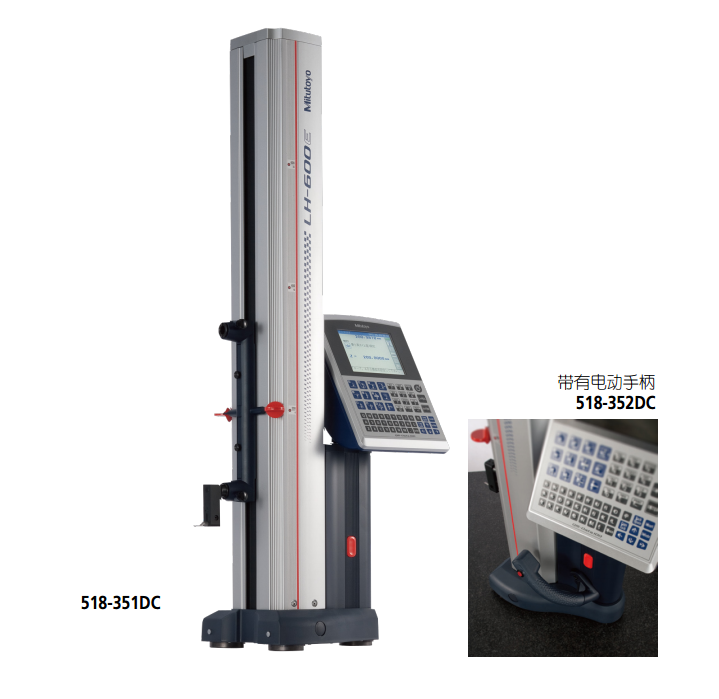

三丰Mitutoyo高度高度仪518-351DC
Linear Height高度高度仪
518系列-别度的高度测量仪
特点：
◆指示度：可达（1.1+0.6L/600）μm
◆简单的一键操作
◆使用彩色TFT液晶
◆USB-存储容量无限制
◆协助测量动作的高度空气轴承
◆超强的测量，演算功能
◆可实现测量工作的标准化
◆统计分析功能协助质量管理
◆具有高度兼容性的数据处理装置
◆丰富多样的外部接口
◆对应多种工作的丰富的测针选配
技术参数
测量范围: 0 - 972mm
滑杆行程: 600mm
分辨率 (可切换): 0.0001 / 0.001 / 0.01 / 0.1mm
20度时度*1: (1.1+0.6L/600)μm,L为测量长度 (mm)
重复度 (2σ)*1: 平面: 0.4μm，孔: 0.9μm
垂直度*2: 5μm (校正后)
直线度*2: 4μm (机械直线)
驱动方式: 手动／电动 (5 - 40mm/s, 7级)
测力:1N
平衡方式: 配重
浮动方式: 带有内置空气压缩机的／半浮动
显示:图形液晶显示 (320X240点，带有背光照明)
显示语言: 英语、德语、法语、西班牙语、意大利语、荷兰语、葡萄牙语、瑞典语、捷克语、匈牙利语、斯诺文尼亚语、波兰语、土耳其语、繁体中文 (可选)、朝鲜语 (518-341K和518-342K) 和日语。
可存储程序: 可达50个测量程序
可存储数据: 可达60,000个测量数
电源:AC 适配器／电池 (Ni-MH)
电池操作时间: 大约5小时(空气浮动和滑块占仪器工作量的25%的情况下)
*1使用标准ø5偏心测头
*2使用杠杆测头 (MLH-321) 或Mu-checker(M-411)
标准附件：
1.ø5偏心测头
2.球直径校正块规
3.配重(2个安装完毕)
4.电池包
适配器
适配器用电源线
7.防尘罩
8.搬运用手柄
9.孔盖
10.六角扳手
11.手册套装
12.检查成绩书
选件:
12AAC072: 深度测头
12AAC073: ø20mm锥形测头
12AAA787: 测头直径校正量块 (用于锥形测头)
12AAA792: 千分表 (ø8mm轴套) 夹头
12AAA837: 千分表 (ø3/8'轴套) 夹头
12AAA793: 测头延长夹 (85mm/3.3')
12AAB136: ø10mm圆柱型测头
932261:Mu-Checker杠杆测头夹头
12AAF666: ø1mm球形测头 (同轴类型)
12AAF667: ø2mm 橄榄球型测头 (同轴类型)
957261:ø2mm 球形测头 (同轴类型)
957262:ø3mm 球形测头 (同轴类型)
957263:ø4mm 球形测头 (同轴类型)
12AAB552: ø10mm球型测头，L=55mm (同轴类型)
12AAF668: ø10mm球型测头，L=82mm (同轴类型)
12AAF669: ø10mm球型测头，L=120mm (同轴类型)
12AAF670: ø5mm盘型测头
12AAF671: ø10mm盘型测头
957264:ø14mm盘型测头
957265:ø20mm盘型测头
12AAF672: ø1mm球型偏心测头
12AAF673: ø2mm球型偏心测头
12AAA788: ø4mm球型偏心测头
12AAA789: ø6mm球型偏心测头
226116:杠杆千分表适配器 (ø6mm轴套)
226117:M2 CMM 测头适配器
226118:M3 CMM 测头适配器
———:可提供CMM球型和盘型硬质测头
12AAF712: 电池包
12AAG245: 大容量电池包
12AAF675: 大容量电池套装
12AAA796: 热敏打印机 (220V)
12AAA797: 热敏打印机 (120V)
12AAA802: 热敏打印纸 (10张)
12AAA804: 页式打印机电缆**(2m)
12AAA807: RS-232C电缆 (2m/80')
12AAG920: RS-232C电缆 (3m/118')
12AAH035: USB-FDD装置
性能参数:
|
货号 |
518-351DC |
518-352DC |
|
|
型号 |
LH-600E |
LH-600EG |
|
|
测量范围（行程） |
0～972mm(600mm) |
||
|
小显示量 |
0.0001/0.001/0.01/0.1mm(可以选择) |
||
|
度(20度) |
指示度 |
（1.1+0.6L/600） μm L=任意测量长度 |
|
|
重复度 |
平面：0.4μm 孔:0.9μm |
||
|
直角度 |
5μm（补正后） |
||
|
直线度 |
4μm（机器度） |
||
|
导向方式 |
滚动式轴承导向 |
||
|
驱动方式马达驱动器 |
（5、10、15、20、25、30、40mm/s）/手动 |
||
|
测长系统 |
反射型线型编码器 |
||
|
测力 |
1N（自动定压功能） |
||
|
平衡方式 |
悬控配重 |
||
|
主机浮动方式 |
浮动（移动时）/半浮动（测量时）空气轴承 |
||
|
空气源 |
内置压缩机 |
||
|
显示装置 |
5.7英寸彩色TFT LCD(320*240dot LED带背光) |
||
|
可存储程序 |
50 |
||
|
可存储数据 |
60000（1个程序数据30000） |
||
|
电源 |
电池/AC适配器 |
||
|
电池操作时间 |
运行时 |
约5小时 |
|
|
待机模式 |
约10小时 |
||
|
电池充电时间 |
约3小时（充电中也可使用） |
||
|
外观尺寸(Ｗ*Ｄ*Ｈ) |
237*448*1013mm |
247*448*1013mm |
|
|
重量 |
24kg |
24.5kg |
|
|
动作温度/湿度范围 |
5～40度/20～80%RH(不结露) |
||
