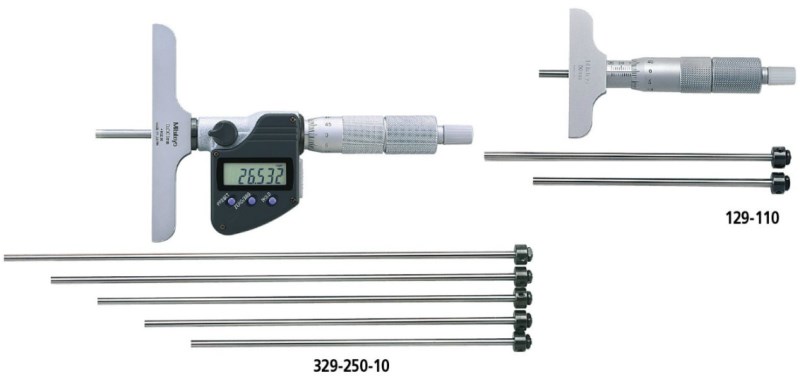

日本三丰Mitutoyo可更换杆型深度千分尺329-251-10
特点
• ø4mm 可更换杆，底端研磨，测量范围广，以25mm 为增量进行调节。
• 棘轮锁定装置可保持恒定测力。
• 带有测杆夹钳。
• 带有SPC 数据输出(329 系列)。
技术参数
度: 微分头进给为±3μm/±.00015'(数显型号不包括量化偏差)
可更换杆为±(2+L/75)μm,
可更换杆为±(2+L/75)μm,
L 为测量长度 (mm)
±[.0001+.00005 (R/3)]'
R 为测量长度 (inch)
小数圆整
分辨率*: 0.001mm 或.00005'/0.001mm (0.001'/0.001mm: 329-351-10)
分度值**: 0.01mm 或.001'
参考面平面度: 63.5mm (2.5') 宽度基座为1.3μm (.00005')
101.6mm (4') 宽度基座为2μm (.0001')
101.6mm (4') 宽度基座为2μm (.0001')
测杆面平面度: 0.3μm
参考面和测杆面间的平行度:(4+L/50)μm, L 为测量长度(mm)
[.00016+.00004 (R/2)]', R 为测量长度(inch)
小数圆整
[.00016+.00004 (R/2)]', R 为测量长度(inch)
小数圆整
测杆直径: ø4mm
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为 1.2 年
* 数显型 ** 普通型
数显型功能
2 点预置、调零、数据保持、数据输出、预置、英制／ 公制转换 (英制／公制型)、功能锁定
警告 : 低电压、计算错误
数显型选件
05CZA662: 带有数据开关的 SPC 电缆 (1m)
05CZA663: 带有数据开关的 SPC 电缆 (2m)
02AZD790B: 用于 U-WAVE 带有数据开关的 SPC 电缆 (160mm)
公制型 数显型
数显型功能
2 点预置、调零、数据保持、数据输出、预置、英制／ 公制转换 (英制／公制型)、功能锁定
警告 : 低电压、计算错误
数显型选件
05CZA662: 带有数据开关的 SPC 电缆 (1m)
05CZA663: 带有数据开关的 SPC 电缆 (2m)
02AZD790B: 用于 U-WAVE 带有数据开关的 SPC 电缆 (160mm)
7
性能参数 公制型 数显型
| 测量范围 | 货号 | 基座 | 测杆 |
| 0 - 150mm | 329-250-10 | 101.6 x 16mm | 6 |
| 0 - 300mm | 329-251-10 | 101.6 x 16mm | 12 |
英制／公制型 数显型
| 测量范围 | 货号 | 基座 | 测杆 |
| 0 - 6' | 329-350-10 | 4' x .63' | 6 |
| 0 - 12' | 329-351-10 | 4' x .63' | 12 |
公制型
| 测量范围 | 货号 | 基座 | 测杆 |
| 0 - 25mm | 129-154 | 63.5 x 16mm | |
| 0 - 25mm | 129-155 | 101.6 x 16mm | |
| 0 - 50mm | 129-109 | 63.5 x 16mm | 2 |
| 0 - 50mm | 129-113 | 101.6 x 16mm | 2 |
| 0 - 75mm | 129-110 | 63.5 x 16mm | 3 |
| 0 - 75mm | 129-114 | 101.6 x 16mm | 3 |
| 0 - 100mm | 129-111 | 63.5 x 16mm | 4 |
| 0 - 100mm | 129-115 | 101.6 x 16mm | 4 |
| 0 - 150mm | 129-112 | 63.5 x 16mm | 6 |
| 0 - 150mm | 129-116 | 101.6 x 16mm | 6 |
| 0 - 300mm | 129-152 | 63.5 x 16mm | 12 |
| 0 - 300mm | 129-153 | 101.6 x 16mm | 12 |
英制型
| 测量范围 | 货号 | 基座 | 测杆 |
| 0 - 2' | 129-129 | 4' x .63' | 2 |
| 0 - 3' | 129-126 | 2.5' x .63' | 3 |
| 0 - 3' | 129-130 | 4' x .63' | 3 |
| 0 - 4' | 129-127 | 2.5' x .63' | 4 |
| 0 - 4' | 129-131 | 4' x .63' | 4 |
| 0 - 6' | 129-128 | 2.5' x .63' | 6 |
| 0 - 6' | 129-132 | 4' x .63' | 6 |
| 0 - 12' | 129-149 | 2.5' x .63' | 12 |
| 0 - 12' | 129-150 | 4' x .63' | 12 |
可更换杆 (选配件)
| 测量范围 | 0 - 25mm | 25- 50mm | 50 - 75mm | 75 - 100mm | 100 - 125mm | 125 - 150mm | 150 - 175mm | 175 - 200mm | 200 - 225mm | 225 - 250mm | 250 - 275mm | 275 - 300mm | |
| 数显型 | 货号 | 983501 | 983503 | 983505 | 983507 | 983509 | 983511 | 983525 | 983527 | 983529 | 983531 | 9835313 | 983535 |
| L | 104mm | 129mm | 154mm | 179mm | 204mm | 229mm | 254mm | 279mm | 304mm | 329mm | 354mm | 379mm | |
| 普通型 | 货号 | 983505 | 983507 | 983509 | 983511 | 983525 | 983527 | 983529 | 983531 | 983533 | 983535 | 981781 | 981782 |
| L |
154mm
|
179mm | 204mm | 229mm | 254mm | 279mm | 304mm | 329mm | 354mm | 379mm | 404mm | 429mm |
| 测量范围 | 0 - 1' | 1 - 2' | 2-3' | 3-4' | 4-5' | 5-6' | 6-7' | 7-8' | 8-9' | 9-10' | 10-11' | 11-12' | |
| 数显型 | 货号 | 983502 | 983504 | 983506 | 983508 | 983510 | 983512 | 983526 | 983528 | 983530 | 983532 | 983534 | 983536 |
| L | 104.3mm | 129.7mm | 155.1mm | 180.5mm | 205.9mm | 231.3mm | 256.7mm | 282.1mm | 307.5mm | 332.9mm | 358.3mm | 383.7mm | |
| 普通型 | 货号 | 983506 | 983508 | 983510 | 983512 | 983526 | 983528 | 983530 | 983532 | 983534 | 983536 | 981783 | 981784 |
| L |
155.1mm
|
180.5mm | 205.9mm | 231.3mm | 256.7mm | 282.1mm | 307.5mm | 332.9mm | 358.3mm | 383.7mm | 409.1mm | 434.5mm |
尺寸
