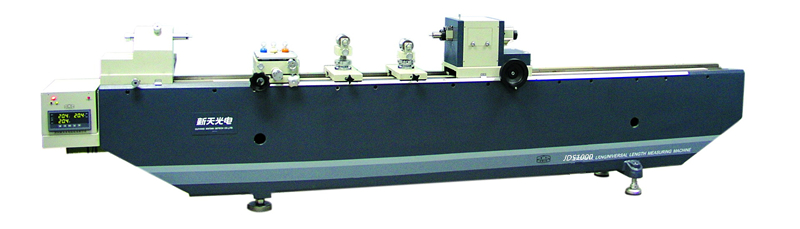

JDS1000光栅式测长机,1000mm
产品特点
光栅材料膨胀系数与钢相同,受环境温度影响小;
采用计算机数据处理技术,配合一维测量软件,能完成各种复杂测量工作;
工作台可多方向运动和偏摆,适用于不同形状零件的测量;
带有测倾传感器,软件实时补偿阿贝误差;
带有温度传感器,软件实时补偿温度影响。
产品用途
光栅一米、二米、三米测长机是一种密大尺寸计量仪器。它能地测量一些超长工件的内外尺寸。典型测量对象有:测量各种卡板的内外尺寸、内孔直径和外螺纹中径,检定四、五等级量块和外径千分尺的校对量棒、内径千分尺和专用量棒等。该仪器广泛用于包括航空航天工业、铁路机车制造业在内的各大型机械制造行业、科研院所、计量检定所等部门。
技术参数
测量范围 (mm)
外尺寸 0—1000
内尺寸 30—900
外螺纹中径测量至140mm
测量分辨率: 0.2um
示值误差: ±(0.5+L/200)μm,其中:L为被测长度, 单位:mm
环境要求:室温 20℃±1℃
阿贝测轴移动范围:±25mm
测量力(N): 1N 1.5N 2.5N
测帽内径配合尺寸:φ6H7
测量杆与测帽内径配合外径尺寸:φ6g6
工作台(mm)
垂向行程:0—70
横向行程:0—40
水平位置纵向浮动行程:10
旋转:>±3°
摆动:>±3°
横向测微鼓分度值: 0.01
工作台承重:10kg
顶针架夹持直径(mm)
当长度在0~170时:φ140
当长度在170~210时:φ130
V形支架
高度调节范围:> 28mm
支承工件直径:φ30mm
量块支架:支承量块长度范围 0~1000mm
量棒支架:支承量棒长度范围 0~1000mm
量块架:研合量块长度范围 0~1000mm
V形铁:工作范围至φ30
仪器外形尺寸(mm):JDS1000 1980×450×750
JDS1000 产品装箱单:
序号 |
名 称 |
单位 |
数量 |
备 注 |
1 |
光栅测长机主机 |
|
|
|
a. 基座 |
台 |
1 |
|
|
b. 阿贝头 |
件 |
1 |
包括固定长测头1只 |
|
c. 工作台 |
件 |
1 |
包括辅助工作台面1块 |
|
d. 尾座 |
件 |
1 |
|
|
e. 尾管 |
件 |
1 |
|
|
2 |
内测装置 |
|
|
|
a. 内测钩 |
对 |
1 |
|
|
b. φ50标准环规 |
只 |
1 |
|
|
c. 量块夹 |
付 |
1 |
包括挡块2只 |
|
3
|
外螺纹中径测量装置 |
|
|
|
a. 三针支架 |
对 |
1 |
|
|
b.顶针架 |
付 |
1 |
|
|
c. φ14大平面测帽 |
只 |
2 |
|
|
4 |
测帽 |
|
|
|
φ2小平面测帽 |
只 |
3 |
其中1只备用 |
|
φ8平面测帽 |
只 |
3 |
其中1只备用 |
|
1.5×8刃形测帽 |
只 |
3 |
其中1只备用 |
|
SR20球面测帽 |
只 |
4 |
其中2只备用 |
|
5 |
压板 |
|
|
|
长螺杆压板 |
付 |
2 |
|
|
短螺杆压板 |
付 |
2 |
|
|
弹性高压板 |
付 |
2 |
|
|
弹性矮压板 |
付 |
2 |
|
|
序号 |
名 称 |
单位 |
数量 |
备 注 |
6
|
量块、量棒支架组 |
|
|
|
a. V型支架 |
组 |
2 |
|
|
b. 量块支架 |
组 |
2 |
|
|
c. 棱柱导轨 |
组 |
3 |
250、500、1000各1组 |
|
7 |
数字式测温仪 |
套 |
1 |
包括:探头3只 |
8 |
V型铁 |
只 |
1 |
|
9 |
电器部份 |
|
|
|
a. 光栅信号转接器 |
台 |
1 |
|
|
b. 计算机 |
台 |
1 |
|
|
c. 打印机(包括接口电缆及电源线) |
台 |
1 |
|
|
d. 3A /φ5×20保险丝 |
只 |
2 |
备 用 |
|
e. 软件安装盘 |
张 |
1 |
|
|
f. 电脑串口卡 |
块 |
1 |
|
|
10 |
技术文件 |
|
|
|
a. 光栅信号转接器说明书 |
份 |
1 |
|
|
b. 产品使用说明书 |
份 |
1 |
|
|
c. 产品出厂合格证 |
份 |
1 |
|
|
d. 产品装箱单 |
份 |
1 |
|
|
选 购 件 |
||||
1 |
固定长测头(一) |
只 |
|
|
2 |
小测钩(左右各1) |
组 |
|
|
