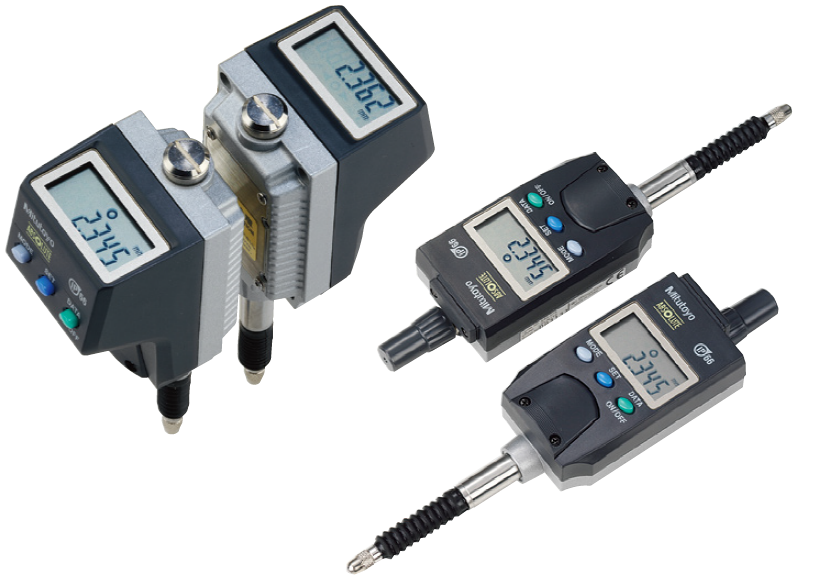

日本三丰Mitutoyo数显百分表543-570
ID-N/B ABSOLUTE Digimatic 千分表
S543 系列 — 达到IP66尘/水防护标准
特点
1.三丰独有的 ABS 传感器能在指示表打开时自动恢复上次操作中后的原点位置。
2.达到IP66尘／水防护标准，同时也提高了防油能力。
3.纤细机身设计 ( 机身宽度 : 仅 35mm ) 有利于在空间受限的情况下进行多点测量。 LCD 读出器也可 180 ° 旋转，这样可以在便利的方向读数。
4.液晶显示器读出旋转功能提高了使用性。
5.广泛用于 ID-B 的背置活塞已成功实现数字化.采用直读式刻度记录柱塞位移以实现5mm 行程的高度柱塞。
6. 内置容差判定功能为预先设定上限和下限值的测量提供 OK 、 +NG 或 –NG 的测量判定，用恰当的符号标示测量状态。这些符号可以放大显示。
7.可转换分辨率。
8.带有防水数据输出接头。
9.内置保持／预调功能。
技术参数
度:参见性能参数 (不包括量化偏差)
分辨率:0.01mm, 0.01mm/0.001mm, .0005'/0.01mm或 .0005'/.00005'/0.01mm/0.001mm
显示:液晶显示字符高度6.2mm
长度基准: ABSOLUTE 静电线性编码器
反应速度:无限制
测力:2.5N (2.0N:背置活塞型)
轴套外径: 8mm (ISO/JIS型) 或3/8'(ANSI/AGD型)
测针:带有M2.5x0.45螺纹的硬质合金球 (ISO/JIS型)
(#4-48UNF螺纹:英制／公制型)
电池:SR44 (一个)，938882
电池寿命: 正常使用情况下约为7000小时尘／水防护等级: 达到IP66防护标准
功能
调零,预调,方向转换,公差判断,显示保持,数据输出,LCD 读数旋转
警告:低电压,计算误差,溢出错误, 公差极限设置错误
选件
21EZA145:带耳后盖(ISO/JIS型)
21EZA105(仅ID-N):测杆提升旋钮(ISO/JIS型)
测臂ID-B( 定制货号 )
测杆可手动升降.ID-N 型可拆下防尘帽，测杆上安装提升旋钮。
注意：此过程不支持防水防护等级。
备用橡胶保护套 ID-N, NBR: 02ACA376
备用橡胶保护套 ID-B, NBR: 125317
备用橡胶保护套 ID-N, silicon: 238774
备用橡胶保护套 ID-B, silicon: 21EAA212
SPC电缆:
1m 21EAA194
2m 21EAA190
USB Input Tool(2m):06ADV380G
带有调零端子的双头连接电缆 (1m):21EAA210
带有调零端子的双头连接电缆 (2m):21EAA211
将电缆中的两条电线分开进行调零，无需触碰主体上的 SET 开关。用这些电缆将市售开关连接在一起。将两条电线短暂地连接在一起 ( 不到 1 秒 ) 进行调零，连接 1 秒或更长时间还可进行 ABS 预设和调出操作。
性能参数：
公制型
|
分辨率 |
货号 |
测量范围 |
度 |
备注 |
|
0.01mm |
543-570 |
12.7mm |
0.02mm |
纤细型 ID-N |
|
0.01mm |
543-580 |
5.0mm |
0.02mm |
背置活塞型 ID-B |
|
0.01mm / 0.001mm |
543-575 |
12.7mm |
0.01mm / 0.003mm |
纤细型 ID-N |
|
0.01mm / 0.001mm |
543-585 |
5.0mm |
0.01mm / 0.003mm |
背置活塞型 ID-B |
英制/公制型
|
分辨率 |
货号 |
测量范围 |
度 |
备注 |
|
.0005', 0.01mm |
543-571 |
.5' |
.0008' |
纤细型 ID-N |
|
543-581 |
.2' |
.0008' |
背置活塞型 ID-B |
|
|
0.01mm / 0.001mm .0005' / .00005' |
543-576 |
.5' |
.0004' / .00012' |
纤细型 ID-N |
|
543-586 |
.2' |
.0004' / .00012' |
背置活塞型 ID-B |
