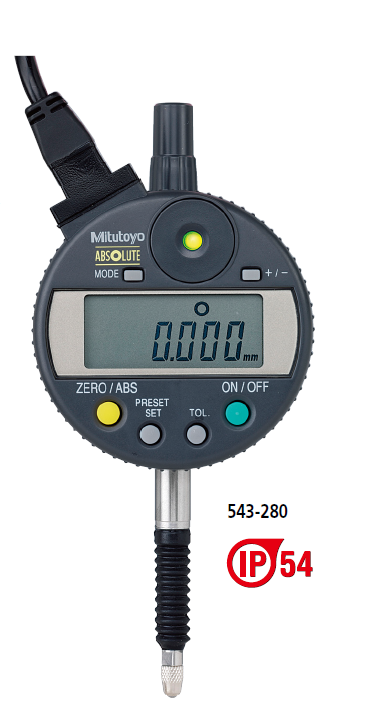

三丰Mitutoyo信号输出功能数显千分表543-280
ID-C112J ABSOLUTE 数显指示表
543 系列 — 信号输出功能型
特点
1.借助 / 小值保持功能,ID-C信号指示表可输出比照公差值的GO/±NG 判断结果。这种判断是
通过与已获得的峰值测量数据作直接数值比较进行的，代替了传统的机械 /电子接触。有效避免了公
差值设置的偏差，确保了高可靠性。
线性编码器,接通电源后ID-C信号显示测杆距离原点 *1的“原点位置”,无极限响应
速度有效避免了超速误差。
3.判定信号能输出到定序器等外部装置。
4.带 4m 电缆。
5.外部电源12–24V直流。
6.尘／水防护等级: 达到IP54防护等级.
技术参数
度 : 参见性能参数 ( 不包括量化偏差 )
分辨率 : 0.001mm, .00005'/0.001mm 或 .0001'/0.001mm
显示 : 液晶显示字符高度 8.5mm
长度基准 : ABSOLUTE 静电线性编码器
反应速度 : 无限制
测力 : 2.0N 以下
轴套外径 : 8mm ( ISO/JIS 型 ) 或 3/8' ( ANSI/AGD 型 )
测针 : 带有 M2.5x0.45 螺纹的硬质合金球 ( ISO/JIS 型 )
或带有 #4-48UNF 螺纹的硬质合金球( ANSI/AGD 型 )
电源 : DC 12-24V±10%
尘／水防护等级 : 达到 IP54 防护标准
功能
信号输出 (-NG/OK/+NG 信号、NPN 集电极开路) 、远程控制(保持预调、调出预调、调零 ) 、预调、
调零、GO/±NG 判断、／小／溢出值保持、计数方向转换、自动电源开／关
警告 : 数据输出、溢出错误、公差极限设置错误
选件
测杆提升杆 ( ISO/JIS 型 ) : 902011* 3
测杆提升线缆 : 540774* 3
备用橡胶保护套 : 02ACA376
三丰指针式指示表测头 * 4
支持三丰标准 2 系列指针式指示表 * 5
注意：使用防水型系列 2 为平型后盖。
性能参数
公制型
|
货号 (带耳后盖、平型后盖) |
分辨率 |
测量范围 |
度 * 2 |
测力 |
|
|
543-280 |
543-280B |
0.001mm |
12.7mm |
0.003mm |
2.0N 以下 |
英制／公制型
|
货号 (带耳后盖、平型后盖) |
分辨率 |
测量范围 |
度 * 2 |
测力 |
|
|
543-281 |
543-281B |
.00005'/0.001mm |
.5' |
.00012' |
2.0N 以下 |
|
543-282 |
543-282B |
.00005'/0.001mm |
.5' |
.00012' |
2.0N 以下 |
|
543-283 |
543-283B |
.0005'/0.01mm |
.5' |
.00012' |
2.0N 以下 |
注意事项 :
1 ) 液晶读数不能旋转。
2 ) 小值保持：采样率是 50 读数 / 秒 ; 速率读数的变化是 50μm/sec 。
3 ) 货号后缀“ B ”为平型后盖
4 ) 标准测头 : 901312 ( ISO/JIS 型)
*2 不包括量化误差±1
