日本三丰长行程指针式百分表2320S-10
指针式指示表
2 系列 — 长行程型
特点：
1.防水型指示表具有Φ57mm 外径的前框。所有型号都有限值爪和锁紧装置。
2.表盘和表蒙之间通过 O 型环很好地紧固粘着，起到防水防油的效果。
3.高强度淬火不锈钢测杆，适于高强度测量。
4.采用硬质合测头。
5.扇形齿轮使用特殊合金，提高了耐磨性。
6.表蒙上采用硬涂层，具有防刮擦和防化学试剂的能力。
7.锁紧装置和测杆提升杆* (选件)可装在左侧或右侧，这些零件可轻易组装而不需要借助工具。* 不可用于防水型。
特点
公制型
|
货号 |
连续刻度 |
对称刻度 |
返回读数型适于深度或 阶差测量 |
防震型 |
防水型 ( IP64) |
休止点带有气节阀 |
宝石轴承型 |
带有同轴旋转计数器 |
|
|
带耳后盖 |
平型后盖 |
||||||||
|

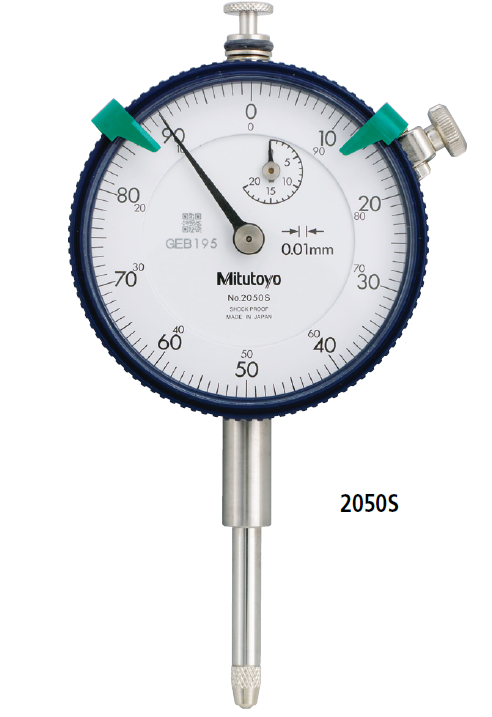

2050S |
2050SB |
● |
— |
— |
— |
— |
● |
— |
— |
|
2050S-60 |
2050SB-60 |
● |
— |
— |
— |
● |
— |
— |
— |
|
2050S-19 |
2050SB-19 |
● |
— |
— |
● |
— |
● |
● |
— |
|
2320S-10 |
2320SB-10 |
● |
— |
— |
— |
— |
● |
● |
● |
|
2052S |
2052SB |
● |
— |
— |
— |
— |
● |
— |
— |
|
2052S-19 |
2052SB-19 |
● |
— |
— |
● |
— |
● |
● |
— |
|
2330S-10 |
2330SB-10 |
● |
— |
— |
— |
— |
● |
● |
● |
|
2952S |
2952SB |
— |
— |
● |
— |
— |
● |
— |
— |
性能参数
公制型
|
货号 |
分度值 |
测量范围 (测量范围 /每圈行程) |
度 |
重复 度 |
表盘 读数值 |
测力 |
||||
|
带耳后盖 |
平型后盖 |
程 |
返回 |
1/10 圈 行程 |
1 圈 行程 |
|||||
|
2050S |
2050SB |
0.01mm |
20mm (1mm) |
20µm |
5µm |
8µm |
15µm |
4µm |
±0-100 |
2.0N以下 |
|
2050S-60 |
2050SB-60 |
0.01mm |
20mm (1mm) |
20µm |
5µm |
8µm |
15µm |
4µm |
±0-100 |
2.5N以下 |
|
2050S-19 |
2050SB-19 |
0.01mm |
20mm (1mm) |
20µm |
5µm |
8µm |
15µm |
4µm |
±0-100 |
2.0N以下 |
|
2320S-10 |
2320SB-10 |
0.01mm |
20mm (1mm) |
20µm |
5µm |
8µm |
15µm |
4µm |
±0-100 |
2.0N以下 |
|
2052S |
2052SB |
0.01mm |
30mm (1mm) |
25µm |
7µm |
10µm |
15µm |
5µm |
±0-100 |
2.5N以下 |
|
2052S-19 |
2052SB-19 |
0.01mm |
30mm (1mm) |
25µm |
7µm |
10µm |
15µm |
5µm |
±0-100 |
2.5N以下 |
|
2330S-10 |
2330SB-10 |
0.01mm |
30mm (1mm) |
25µm |
7µm |
10µm |
15µm |
5µm |
±0-100 |
2.5N以下 |
|
2952S |
2952SB |
0.01mm |
30mm (1mm) |
25µm |
7µm |
10µm |
15µm |
5µm |
100-0 |
2.5N以下 |
* 2050S-60 和 2050SB-60 为防水设计，使用橡胶波纹管。
请注意波纹管外径 ( ø9.5 ) 比轴套 ( ø8 ) 大。
