日本三丰MitutoyoAT116光栅尺539-285-30
型号：539-285-30
产品时间：2016/8/13 13:50:11
简要描述：
539-271-30/539-272-30/539-273-30/539-274-30/539-275-30/539-276-30539-277-30539-278-30/539-279-30/539-281-30/539-283-30/539-284-30/539-285-30/539-286-30/539-387-30/539-288-30/539-289-30/539-290-30/539-291-30/539-292-30

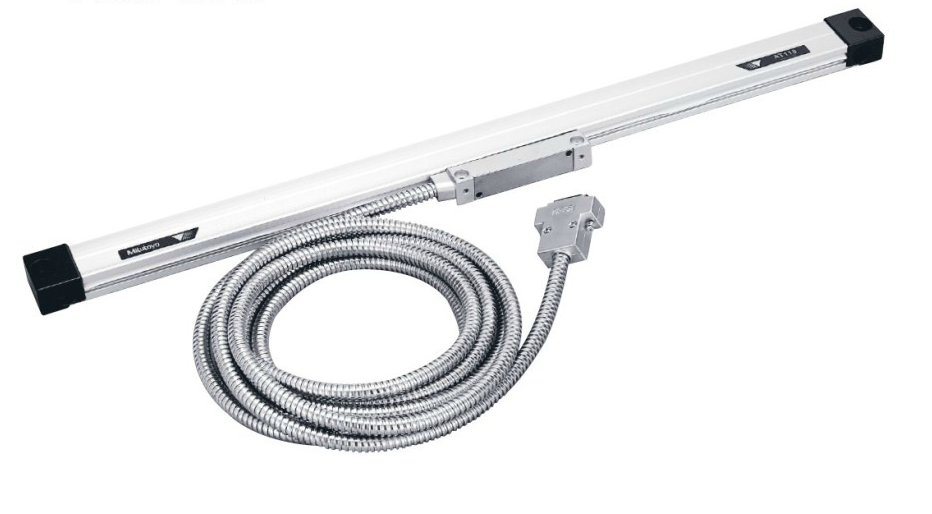

日本三丰MitutoyoAT116光栅尺539-285-30
AT116 光栅尺
539 系列 — 细长经济型
特点
1.适于安装在铣床、 XY 工作台、机架上。
2.尺寸与 AT113 光栅尺相同。
技术参数
有效测量范围 : 100 - 1500mm
20ºC 时度 : ( 5+5L/1000 ) µm L = 有效测量范围 ( mm )
输出波形 : 两路 90º 相移正弦波信号
响应速度 : 50m/min.
光栅刻度间距 : 20µm
参考点间距 : 50mm
尘／水防护等级 : 达到 IP53 防护标准
工作温度 : 0ºC - 45ºC
选件
09AAA720A:延长电缆 ( 2m )
09AAA720B:延长电缆 ( 5m )
09AAA720C:延长电缆 ( 7m ）
规格
|
型号 |
AT116 |
|
有效测量范围 |
100 - 1500mm ( 共 20 种型号) |
|
度 ( 20ºC) |
( 5+5L 0 /1000 ) µm |
|
输出波形 |
两路 90º 相位差正弦波信号 |
|
响应速度 |
50m/min |
|
光栅刻度间距 |
20µm |
|
参考点间距 |
50mm 输出间距 |
|
尘／水防护等级 |
达到 IP53 防护等级 |
|
工作温度 |
0 - 45ºC |
* 指示度不包括量化偏差。 L 0 : 有效范围 ( mm)
详细型号：
|
AT116 |
有效测量范围 L 0 ( mm) |
电缆长度 ( m) |
|
|
货号 |
型号 |
||
|
539-271-30 |
AT116-100 |
100 |
3.5 |
|
539-272-30 |
AT116-150 |
150 |
|
|
539-273-30 |
AT116-200 |
200 |
|
|
539-274-30 |
AT116-250 |
250 |
|
|
539-275-30 |
AT116-300 |
300 |
|
|
539-276-30 |
AT116-350 |
350 |
|
|
539-277-30 |
AT116-400 |
400 |
|
|
539-278-30 |
AT116-450 |
450 |
|
|
539-279-30 |
AT116-500 |
500 |
|
|
539-281-30 |
AT116-600 |
600 |
|
|
539-283-30 |
AT116-700 |
700 |
|
|
539-284-30 |
AT116-750 |
750 |
|
|
539-285-30 |
AT116-800 |
800 |
|
|
539-286-30 |
AT116-900 |
900 |
|
|
539-287-30 |
AT116-1000 |
1000 |
5 |
|
539-288-30 |
AT116-1100 |
1100 |
|
|
539-289-30 |
AT116-1200 |
1200 |
|
|
539-290-30 |
AT116-1300 |
1300 |
|
|
539-291-30 |
AT116-1400 |
1400 |
|
|
539-292-30 |
AT116-1500 |
1500 |
|
