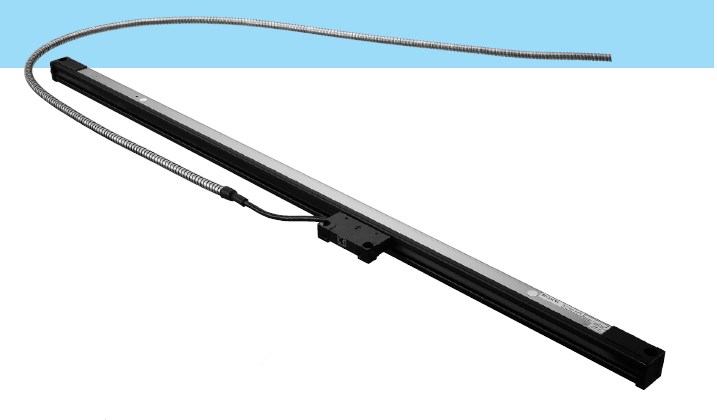

日本索尼magnescale磁栅尺SJ700A-140
产品介绍：
解析度5μm，构造简洁，适合车床使用，具ABZ相讯号输出。
SJ700A系列直线标尺为在直线标尺内装有检测器的半模块型，用滑块架调整和固定直线标尺和读数并没有的相对位置。可将SJ700A系列与计数器（LG20,LH70系列）连接。
产品特点：
1.利用磁性的编码器；
2.优良的耐工作环境；
3.和工具机具有相同的膨胀系数；
4.量测长度：150mm至1600mm.
5.度：+/-10μm，+/-15μm；
6.解析度：5μm；
7.小型轻量；
8.安装简便。
参数规格：
|
型号
|
SJ700A
|
|
测量长度L：mm(inch)
|
150/250/350/400/500/650/800/950/1050/1250/1400/1600
|
|
总长度
|
量测长度+120
|
|
可动行程
|
量测长度+20mm(左右各10mm)
|
|
度（在20˚C / 68˚F）
|
± 10 µm（量测长度小于等于1250（49.21”）
± 15 µm（量测长度小于等于1400（55.12”）
|
|
热膨胀系数
|
(12 ± 1) x 10-6/ ˚C
|
|
电缆长度
|
3m（SJ700A-015至080），5m(SJ700A-095至160)
|
|
操作温度
|
0 ～+40˚C
|
|
存储温度
|
-20 ～+60˚C
|
|
工作湿度
|
允许凝结
|
|
储存湿度
|
90%
|
产品选型：
|
型号
|
有效长度（mm）
|
电缆长度（mm）
|
|
SJ700A-015
|
150
|
3000
|
|
SJ700A-025
|
250
|
|
|
SJ700A-035
|
350
|
|
|
SJ700A-040
|
400
|
|
|
SJ700A-050
|
500
|
|
|
SJ700A-065
|
650
|
|
|
SJ700A-080
|
800
|
|
|
SJ700A-095
|
950
|
5000
|
|
SJ700A-105
|
1050
|
|
|
SJ700A-125
|
1250
|
|
|
SJ700A-140
|
1400
|
|
|
SJ700A-160
|
1600
|
