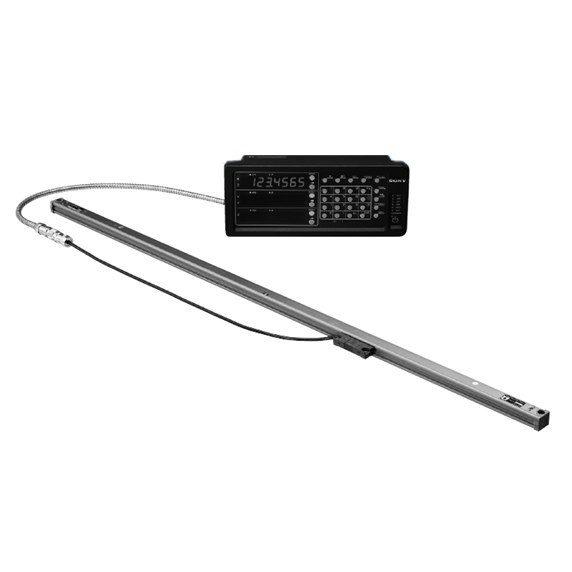

日本索尼Magnescale磁栅尺SR138-105R
型号：SR138-105R
产品时间：2016/8/13 16:22:01
简要描述：
SR138-005R/SR138-010R/SR138-015R/SR138-020R/SR138-025R/SR138-030R/SR138-035R/SR138-040R/SR138-045R/SR138-050R/SR138-055R/SR138-060R/SR138-075R/SR138-085R/SR138-095R/SR138-105R/SR138-125R/SR138-140R/SR138-160R/SR138-160R/SR138-185R/SR138-205R/SR138-220R
日本索尼Magnescale磁栅尺SR138-105R
产品介绍：
1.使用磁感应技术的耐环境特性机种。
2.适合使用在铣床、磨床等通用的稼动机器。
产品说明：
SR138R系列是内置原点型直线标尺。
直线标尺部分和滑块部份的相对位置关系由滑块架进行调整和固定。
必须与另售的连接电缆CH04配套使用。
产品特点：
1.内建原点
2.使用磁感应技术，耐油，灰尘，振动能力强，环境适应性佳。
3.小型巧的设计，节省安装的空间。
4.度（5+5ML/1000)μm.
5.解析度：0.5μm
6.构造简单，寿命长。
性能参数：
|
型号
|
SR138R
|
||
|
有效测量长度（ML:mm）
|
50/100/150/200/250/300/350/400/450/500/550/600/650/750/850/
950/1050/1250/1400/1600/1850/2050/2200 mm
|
||
|
刻度尺长度
|
刻度尺长（mm）
|
ML + 104mm (50 to 200mm) ,ML + 120mm (250 to 2200mm)
|
|
|
行程（mm）
|
ML + 14mm (50 to 200mm),ML + 30mm (250 to 2200mm)
|
||
|
有无中央固定片（mm）
|
无 (50 to 950mm)，有(1050 to 2200mm)
|
||
|
度在20 °C的环境下
|
(5 + 5L / 1000) μm
|
||
|
原点
|
标准：中央1处或任意1点（A/B相位同期）
|
||
|
安装容许误差
|
± 0.1mm
|
||
|
温度膨胀系数
|
（11±1）*10-6 /°C
|
||
|
操作温度
|
0～+40°C
|
||
|
储存温度
|
-20～+50°C
|
||
|
读取头电缆线长度
|
0.5m
|
||
|
电缆线长度
|
3m
|
||
|
保护设计等级
|
刻度尺：等同IP65,接口单元：等同IP30
|
||
|
输入电源/输出信号
|
输出信号
|
A/B/Z相位
|
|
|
电源（V）
|
DC+5V±5%
|
||
|
连接器
|
D-sub 9 pin
|
||
|
解析度
|
0.5μm
|
||
|
应答速度
|
刻度尺信号
|
60m/min
|
|
|
原点信号
|
60m/min
|
||
|
消耗电流（mA）
|
200mA
|
||
详细型号
|
型号
|
有效长度（L）
|
中间脚板
|
|
SR138-005R
|
50mm
|
无
|
|
SR138-010R
|
100mm
|
无
|
|
SR138-015R
|
150mm
|
无
|
|
SR138-020R
|
200mm
|
无
|
|
SR138-025R
|
250mm
|
无
|
|
SR138-030R
|
300mm
|
无
|
|
SR138-035R
|
350mm
|
无
|
|
SR138-040R
|
400mm
|
无
|
|
SR138-045R
|
450mm
|
无
|
|
SR138-050R
|
500mm
|
无
|
|
SR138-055R
|
550mm
|
无
|
|
SR138-060R
|
600mm
|
无
|
|
SR138-065R
|
650mm
|
无
|
|
SR138-075R
|
750mm
|
无
|
|
SR138-085R
|
850mm
|
无
|
|
SR138-095R
|
950mm
|
无
|
|
SR138-105R
|
1050mm
|
有
|
|
SR138-125R
|
1250mm
|
有
|
|
SR138-140R
|
1400mm
|
有
|
|
SR138-160R
|
1600mm
|
有
|
|
SR138-185R
|
1850mm
|
有
|
|
SR138-205R
|
2050mm
|
有
|
|
SR138-220R
|
2200mm
|
有
|
