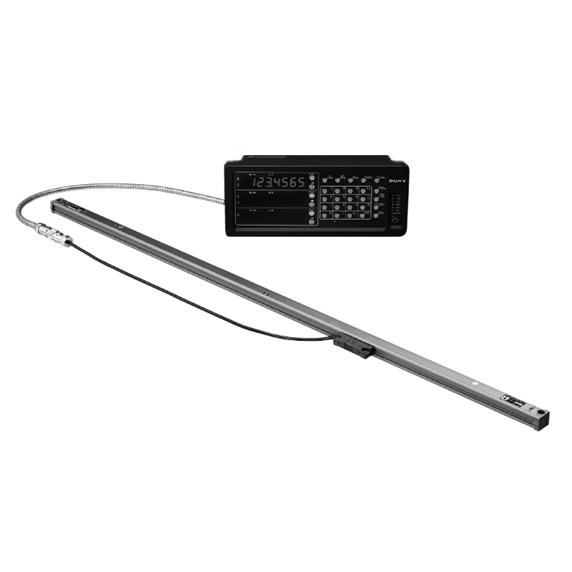

日本索尼magnescale磁栅尺SR128-030
型号：SR128-030
产品时间：2016/8/13 16:37:51
简要描述：
SR128-005/SR128-010/SR128-015/SR128-020/SR128-025/SR128-030/SR128-035/SR128-040/SR128-045/SR128-050/SR128-055/SR128-060/SR128-065/SR128-075/SR128-085/SR128-095/SR128-105/SR128-125/SR128-140/SR128-160/SR128-185/SR128-205/SR128-220
日本索尼magnescale磁栅尺SR128-030
产品介绍
（原SONY）索尼Magnescale磁栅尺SR128系列：使用在切屑加工机械或有位置检测需要的场合。耐油、耐振动、耐污染及耐久性；结构简单，使用寿命长，与金属相同的热膨胀系数； GB系列磁栅尺（Magnescale） ，外形小巧，横截面尺寸为25*21mm 。
性能特点：
1.耐油、耐灰尘、抗振动能力强，环境适应性佳。
2.小型巧的设计，节省安装的空间。
3.使用磁性技术，内建式原点。
4.适合应用于铣床、磨床等普通机床。
5.结构简单,使用寿命长,与金属相同的热膨胀系数。
参数规格：
|
规格
|
SR128-005 to SR128-220
|
|||
|
测量长度L毫米
|
50 /100 /150 /200
|
250 /300/ 350/ 400 /450/ 500 /550/ 600 /650 /750 /850
|
950/ 1050/ 1250/ 1400/ 1600 /1850
|
2050 /2200
|
|
总长度
|
L +104 mm
|
L + 120 mm
|
||
|
行程
|
L +14 mm
|
L + 30 mm
|
||
|
度（在20˚C / 68˚F）
|
± 5 µm
|
|||
|
分辨率
|
0.5 µm
|
|||
|
反应速度
|
60 m/ min
|
|||
|
安装并行
|
在0.1毫米/ 0.004”
|
|||
|
膨胀系数
|
(11 ± 1) x 10-6/ ?C
|
|||
|
设计防护等级
|
相当于IP54
|
|||
|
操作温度
|
0 ˚C to 40 ˚C / 32 ˚F to 104 ˚F
|
|||
|
存储温度
|
-10 ˚C to 50 ˚C / 14 ˚F to 122 ˚F
|
|||
|
头电缆长度
|
300 mm/ 11.8'
|
|||
|
电缆长度（显示连接）*
|
3 m
|
5 m
|
10 m
|
|
产品选型
|
型号
|
有效长度
|
连接电缆型号
|
电缆长度
|
|
SR128-005
|
50mm
|
CH01-03C
|
3m
|
|
SR128-010
|
100mm
|
||
|
SR128-015
|
150mm
|
||
|
SR128-020
|
200mm
|
||
|
SR128-025
|
250mm
|
||
|
SR128-030
|
300mm
|
||
|
SR128-035
|
350mm
|
||
|
SR128-040
|
400mm
|
||
|
SR128-045
|
450mm
|
||
|
SR128-050
|
500mm
|
||
|
SR128-055
|
550mm
|
||
|
SR128-060
|
600mm
|
||
|
SR128-065
|
650mm
|
||
|
SR128-075
|
750mm
|
||
|
SR128-085
|
850mm
|
||
|
SR128-095
|
950mm
|
CH01-05C
|
5m
|
|
SR128-105
|
1050mm
|
||
|
SR128-125
|
1250mm
|
||
|
SR128-140
|
1400mm
|
||
|
SR128-160
|
1600mm
|
||
|
SR128-185
|
1850mm
|
||
|
SR128-205
|
2050mm
|
CH01-10C
|
10m
|
|
SR128-220
|
2200mm
|
