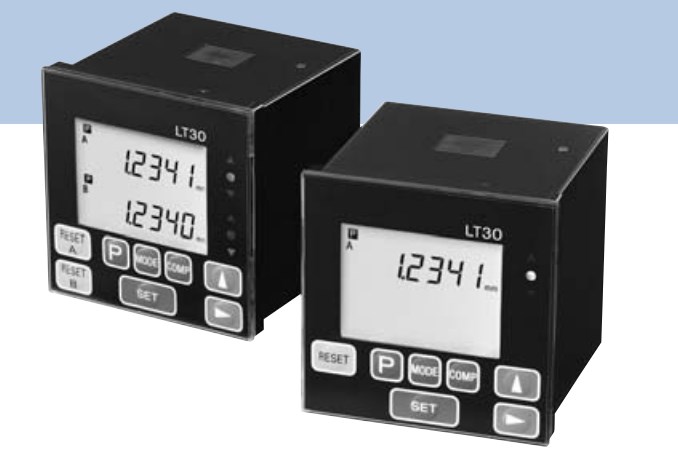

日本索尼magnescale数显表LT30-2G
产品简介：
数显器可以和小型高度的DK系列数位探规相容，LT30系列(适用DK系列)
索尼计数器LT30-1G,LT30-1GB,LT30-1GC,LT30-2G,LT30-2GB,LT30-2GC；德国DIN标准轻巧尺寸，可直接连接PLC及电脑；分辨率随连接传感器变货，*大0.1微米。配用产品：DK系列。公/英制转换，预置位置功能，直径显示，停电记忆，计算，峰值锁定，复位，数据存储，报警输出，零位输出，线性误差补偿等功能。根据用户不同的要求，可以选择BCD及RS232等输出方式。
特点：
1.*小显示器解析度：0.1μm
2.原点检测
3.可选购BCD和RS-232C I/O型
4.轻薄设计：德国DIN标准尺寸(72mm*72mm/2.83'*2.83' W*H)
5.比较器
6.重设/预设
7.当超过反应速度或量测单元没有连接时，会触动警示
8.设定储存值
9.2轴 加/减(只有2轴型)
一般规格：
|
型号名称 |
LT30-1G |
LT30-1GB |
LT30-1GC |
LT30-2G |
LT30-2GB |
LT30-2GC |
|
|
显示器 |
6位背光LCD,模式显示器 |
||||||
|
I/0 |
量测单元输入 |
1个频道 |
2个频道 |
||||
|
I/O连结器s *1 |
○ |
||||||
|
BCD *2 |
_ |
○ |
_ |
_ |
○ |
_ |
|
|
RS-232C *3 |
_ |
○ |
_ |
○ |
|||
|
RS-TRG *4 |
_ |
○ |
_ |
○ |
|||
|
重设功能 |
重设键或外部输入(I/O连结器) |
||||||
|
_ |
_ |
RS-232C指令 |
_ |
_ |
RS-232C指令 |
||
|
预设功能 |
可用预设键设定预设值，用重设键回复 |
||||||
|
_ |
_ |
依照RS-232C指令设定或回复 |
_ |
_ |
依照RS-232C指令设定或回复 |
||
|
比较器功能 |
三段式比较器，用前面板上的按键设定比较器数值，结果评比：LED和I/O连结器输出(光耦合器) |
||||||
|
_ |
比较器多可设定4种数值(按键输入) 以BCD端子开关 |
依照RS-232C指令设定 |
_ |
比较器多可设定4种数值(按键输入) 以BCD端子开关 |
依照RS-232C指令设定 |
||
|
锁定功能 |
*大量测值，*小量测值，峰值-峰值，由I/O连结器输入启动量测，开始量测，输入暂停则停止更新 |
||||||
|
_ |
_ |
RS-232C可以设定或启动 |
_ |
_ |
RS-232C可以设定或启动 |
||
|
输入解析度 |
可选择0.0001mm,0.0005mm,0.001mm，0.005mm,0.01mm |
||||||
|
显示器解析度 |
可选择0.0001mm,0.0005mm,0.001mm，0.005mm,0.01mm(0.00002”,0.00005”,0.0002”,0.0005”) |
||||||
|
方向 |
可开关 |
||||||
|
原点功能 |
可选择功能有效/失效(如果选择功能有效，电源开启时些功能单元会进入原点信号输入等待状态) |
||||||
|
反应速度 |
20MHz(A/B相位差) |
||||||
|
加减计算功能 |
_ |
A+B,A-B,B-A方向可以设定 |
|||||
|
警示 |
速度过快或量测单元给缆松开，显示在LCD上或I/O连结器的比较器输出是”H”(关) |
||||||
|
_ |
BCD警示端子”Ｈ”(关) |
_ |
_ |
BCD警示端子”Ｈ”(关) |
_ |
||
|
资料储存 |
解析度，方向，比较器数值，预设值，模式，等 |
||||||
|
_ |
BCD信号 |
资料信号速度，等 |
_ |
BCD信号 |
资料信号速度，等 |
||
|
温度 |
作业温度：0 to 40 ℃储存温度：-10 to 50 ℃ |
||||||
|
电力消耗 *5 |
5Ｗ |
5.5Ｗ |
5Ｗ |
8.5Ｗ |
9Ｗ |
8.5Ｗ |
|
|
重量 |
约.200g |
约.230g |
约.220g |
约.210g |
约.270g |
约.230g |
|
|
电源电压 |
电源输入连结器(3接脚位)：DC 9.0 to 26.4V. |
||||||
|
相容的量测单元 |
DＫ系列 |
||||||
附注1：I/O连结器
输入：重设，锁定启动，锁定暂停，RS触发器(只有RS-232C型)
输出：结果判定(光耦合器)
附注2：BCD(36接脚位半间隔连结器)
输入：重设，锁定启动，选择比较器数值(4种设定)
输出：5位数(开放式集电器)选择现在值/值/小值/峰值—峰值其中之一和警示输出．
附注3: RS-232C(8接脚位迷你德国DIN标准连结器)
重设，预设值设定/回复，锁定启动，锁定暂停，维持现在值，软体版本读取．
比较器数值设定，现在值/*大值/*小值/峰值-峰值 量测模式选择以及输出，按键锁定和松开．
附注4：RS-TRG接脚位
输入触发启动，透过RS-232C输出资料
附注5：量测单元已连接．
