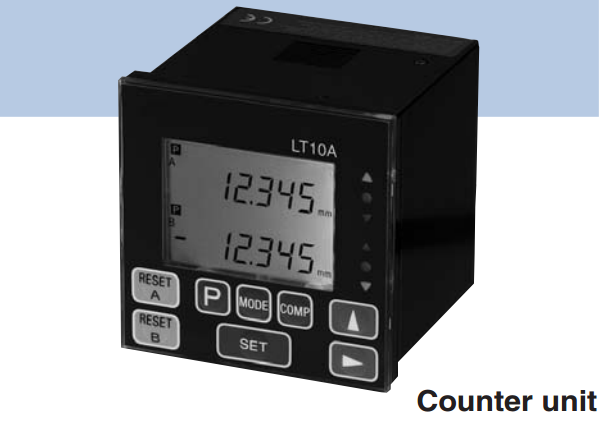

日本索尼magnescale数显表LT10A-205B
产品简介：
轻薄巧，且容易安装数显器(for DT12/32)
日本索尼Magnescale计数器LT10A-105,LT10A-105B，LT10A-105C,LT10A-205,LT10A-205B，LT10A-205C.1,2轴显示；分辨率随连接传感器变化；BCD输出板/符合点输出/RS232信号输出（可选购）；德国DIN标准轻巧尺寸，可直接连接PLC及电脑；加减计算功能；配用产品：DT12,DT32
特点：
1.小尺寸：德国DIN标准(72mm*72mm/2.83'*2.83' W*H)
2.可选择解析度：5，10μm
3.适合面板安装
4.显示器单元直接连接至PLC或电脑
5.标准功能包含 现在值，值，小值，峰值-峰值 和 符合/不符合判定．
6.加/减功能(2频道型)
7.产品线完整，适用于各种应用方式
产品规格：
|
型号名称 |
LT10A-105 |
LT10A-105B |
LT10A-105C |
LT10A-205 |
LT10A-205B |
LT10A-205C |
||
|
显示器 |
5位背光LCD,模式显示器 |
|||||||
|
I/0 |
量测单元输入 |
1个频道 |
1个频道 |
|||||
|
I/O连结器s *1 |
○ |
|||||||
|
BCD *2 |
_ |
○ |
_ |
_ |
○ |
_ |
||
|
RS-232C *3 |
_ |
○ |
_ |
○ |
||||
|
RS-TRG *4 |
_ |
○ |
_ |
○ |
||||
|
重设功能 |
重设键或外部输入(I/O连结器) |
|||||||
|
_ |
BCD端子 |
RS-232C指令 |
_ |
BCD端子 |
RS-232C指令 |
|||
|
预设功能 |
可用预设键设定预设值，用重设键回复 |
|||||||
|
_ |
以BCD重设端子回复 |
设定或回复依照RS-232C指令 |
_ |
以BCD重设端子回复 |
设定或回复依照RS-232C指令 |
|||
|
比较器功能 |
三段式比较器，用前面板上的按键设定比较器数值，结果判定：LED和I/O连结器输出(光耦合器) |
|||||||
|
_ |
比较器多可设定4种数值(按键输入)以BCD端子开关 |
依照RS-232C指令设定 |
_ |
比较器多可设定4种数值(按键输入)以BCD端子开关 |
依照RS-232C指令设定 |
|||
|
锁定功能 |
值，值，和峰值-峰值，透过I/O连结器的启动输入，开始量测，输入暂停则停止更新 |
|||||||
|
_ |
可用BCD端子启动 |
RS-232C可以设定或启动 |
_ |
可用BCD端子启动 |
RS-232C可以设定或启动 |
|||
|
解析度 |
可选择0.001mm,0.005mm,0.01mm(0.001mm(0.0001”)等级只有LT11A系列有提供) |
|||||||
|
方向 |
可开关 |
|||||||
|
反应速度 |
100m/min |
80m/min |
||||||
|
加减计算功能 |
_ |
A+B,A-B,B-A方向可以设定 |
||||||
|
警示 |
显示在LCD上或I/O连结器的比较器输出是”H”(关) |
|||||||
|
_ |
BCD警示端子”Ｈ”(关) |
_ |
_ |
BCD警示端子”Ｈ”(关) |
_ |
|||
|
资料储存 |
解析度，方向，比较器数值，预设值，模式，等 |
|||||||
|
_ |
BCD信号 |
资料信号速度，等 |
_ |
BCD信号 |
资料信号速度，等 |
|||
|
温度 |
作业温度：0 to 40 ℃储存温度：-10 to 50 ℃ |
|||||||
|
电力消耗 *5 |
1.8Ｗ |
2.9Ｗ |
2.0Ｗ |
2.3Ｗ |
4.0Ｗ |
2.5Ｗ |
||
|
重量 |
约.200g |
约.230g |
约.220g |
约.210g |
约.270g |
约.230g |
||
|
电源电压 |
电源输入连结器(3接脚位)：DC 9.0 to 26.4V. |
|||||||
|
相容的量测单元 |
DT12/32系列 |
|||||||
附注1：I/O连结器
输入：重设，锁定启动，锁定暂停，RS触发器(只有RS-232C型)
输出：结果判定(光耦合器)
附注2：BCD(36接脚位半间隔连结器)
输入：重设，锁定启动，选择比较器数值(4种设定)
输出：5位数(开放式集电器)选择现在值/值/小值/峰值—峰值其中之一和警示输出．
附注3: RS-232C(8接脚位迷你德国DIN标准连结器)
重设，预设值设定/回复，锁定启动，锁定暂停，维持现在值，软体版本读取．
比较器数值设定，现在值/值/小值/峰值-峰值 量测模式选择以及输出，按键锁定和松开．
附注4：RS-TRG接脚位
输入触发启动，透过RS-232C输出资料
附注5：量测单元已连接
