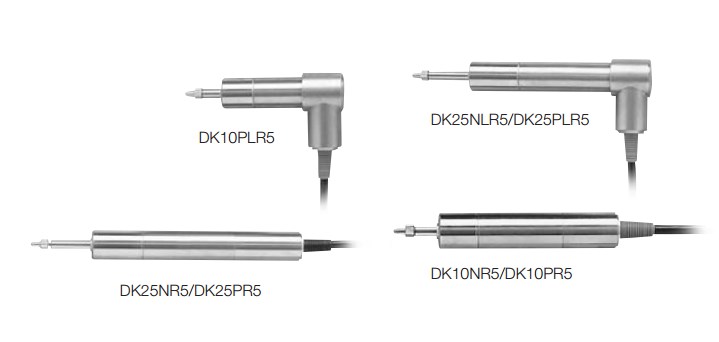

索尼Magnescale高度探规DK10NR5
DK10/25
高度,坚固型探规,适用安装于各种机器
产品特点：
1.量测范围:10mm/0.39',25mm/0.98'
2.度：0.5μm
3.适用于各种工厂作业环境.
4.高量测力(10PR5/10PLR5/25PR5/25PLR5)
5.低量测力(10NR5/25NR5/25NLR)
6.可选购多种配件(参见探规配件)
7.直接连接至A/B相数显器．
产品参数：
|
型号名称 |
DK10NR5 |
DK10PR5 |
DK10PLR5 |
DK25NR5 |
DK25PR5 |
DK25NLR5 |
DK25PLR5 |
|
|
输出 |
A/B/Z三相差动信号输出(符合EIA-422标准)*请参见P17输出信号相位差异度 |
|||||||
|
解析度*1 |
0.5μm |
|||||||
|
量测范围 |
10mm |
25mm |
||||||
|
度(温度20℃) |
2μm |
|||||||
|
量测力(温度20℃) |
向上 |
0.3±0.25N |
4.9N以下 |
0.4±0.3N |
4.9N以下 |
0.4±0.3N |
4.9N以下 |
|
|
侧向 |
0.6±0.3N |
0.7±0.35N |
0.7±0.35N |
|||||
|
向下 |
0.8±0.35N |
1±0.4N |
1±0.4N |
|||||
|
原点 |
1点(距离转轴1mm) |
|||||||
|
反应速度 |
250 m/min |
|||||||
|
耐震动(10 to 2000 Hz) |
150 m/s2 |
|||||||
|
耐冲击(11ms) |
1500 m/s2 |
|||||||
|
保护等级 |
IP50 |
IP64 |
IP50 |
IP64 |
IP50 |
IP64 |
||
|
作业温度 |
0℃ to 50℃ |
|||||||
|
储存温度 |
-20℃ to 60℃ |
|||||||
|
电源电压 |
DC +5V |
|||||||
|
消耗功率 |
1 W 以下 |
|||||||
|
线缆长度*2 |
约2.5m |
|||||||
|
线缆直径 |
Ø20 0-0.013mm |
|||||||
|
重量*3 |
大约230g |
大约300g |
||||||
|
量测头 |
钨钢珠DZ-122(按装螺丝M2.5) |
|||||||
|
输出线缆长度 |
长22m |
|||||||
|
保证行程次数 |
保证能量测至少5百万次 |
|||||||
|
配件 |
+ P M4*5螺丝(2个),说明书 |
|||||||
*1:当连结至LT30系列,MG系列和LY70系列时,须先设定解析度,详细资讯请参考相关说明手册.
*2:延长线(选配)请参考P10 DK 802 A/B
*3:标示重量为重量但不包含线缆以及电气分割功能机盒.
