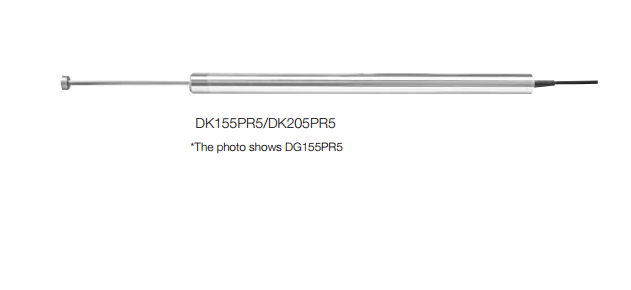

日本索尼Magnescale探规DK205PR5
产品简介：
高度,坚固型探规,适用安装于各种机器.
大行程测量计大行程测高仪DK205PR5,DK155PR5;分辨率0.5微米；度6微米；测量长度155mm/205mm；响应速度250m/min;内建原点。配用产品：MG20,LY71,LY72,LT30.直接连接至A/B相数显器，安装容易，可选购多种配件。适用于各种工厂作业环境，耐油水灰尘，震动，冲击能力强。
产品特点：
1.量测范围:155mm/6.1',205mm/8.07'
2.度：5μm(DK155PR5),6μm(DK205PR5)
3.解析度：0.5μm
4.适用于各种工厂作业环境.
5.磁铁吸附式测头
6.直接连接至A/B相数显器
产品参数：
|
型号名称 |
DK155PR5 |
DK205PR5 |
|
输出 |
A/B/Z三相差动信号输出(符合EIA-422标准)*请参见P17输出信号相位差异度 |
|
|
解析度*1 |
0.5μm |
|
|
量测范围 |
155mm |
205mm |
|
度(温度20℃) |
5μm |
6μm |
|
原点 |
1点(距离转轴5mm) |
|
|
反应速度 |
250 m/min |
|
|
耐震动(10 to 2000 Hz) |
150 m/s2 |
|
|
耐冲击(11ms) |
1500 m/s2 |
|
|
保护等级 |
IP64 |
|
|
作业温度 |
0℃ to 50℃ |
|
|
储存温度 |
-20℃ to 60℃ |
|
|
电源电压 |
DC +5V |
|
|
消耗功率 |
1 W 以下 |
|
|
线缆长度*2 |
约2.5m |
|
|
线缆直径 |
?32 0-0.05mm |
|
|
重量*3 |
大约1100g |
大约1300g |
|
量测头固定法 |
磁性物 |
|
|
量测头用磁铁固定 |
磁性相吸:10N,可防止水平滑动:2.7N 供应?4mm钨钢珠 |
|
|
转轴*4 |
?8mm,径向摆动,0.04mm |
|
|
输出线缆长度 |
长22m |
|
|
保证行程次数 |
保证能量测至少5百万次而不产生暴冲 |
|
|
配件 |
+ P M4*5螺丝(2个),说明书 |
|
*1:当连结至LT30系列,MG系列和LY70系列时,须先设定解析度,详细资讯请参考相关说明手册.
*2:延长线(选配)请参考P10 DK 802 A/B
*3:标示重量为重量但不包含线缆以及电气分割功能机盒.
*4:转轴重量约400g.
