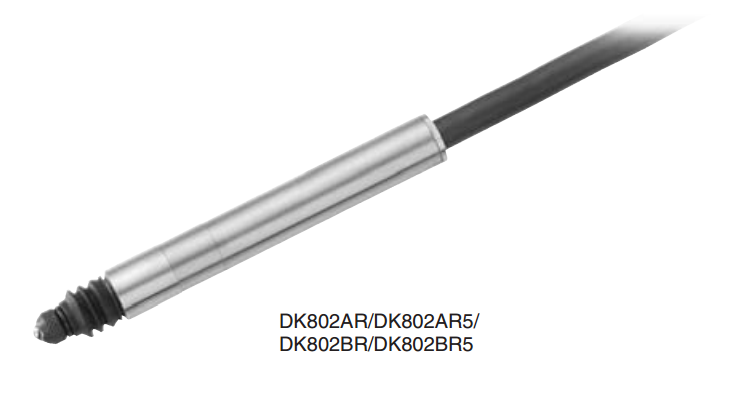

日本索尼magnescale探规DK802BR5
DK802 A/B系列
产品简介：
高解析度和高度的小型数位探规,度1μm；分辨率0.1μm；测量长度2mm；内建式原点；保护等级IP66；线缆长22m；安装容易，设计坚固，适用于各种工厂作业环境，耐油水灰尘，抗震动冲击能力强；配用产品：LY71,LY72,LT30.
连接示意图：
产品特点：
1.量测范围:2mm
2.度：1μm，1.5μm
3.解析度：0.1μm，0.5μm
4.反应速度：80m/min(解析度：0.1μm)，250m/min(解析度：0.5μm)
5.内建式原点
6.适用于各种工厂作业环境．
7.设计坚固，适用恶劣环境．
产品参数：
|
型号名称 |
高解析度法兰型 |
一般用途解析度法兰型 |
||
|
DK802AR |
DK802BR |
DK802AR5 |
DK802BR5 |
|
|
DK802ALR |
DK802BLR |
DK802ALR5 |
DK802BLR5 |
|
|
输出 |
A/B/Z三相差动信号输出(符合EIA-422标准) |
|||
|
信号间隔 |
40μm |
|||
|
解析度 |
0.1μm |
0.5μm |
||
|
量测范围 |
2mm(0.08”) |
|||
|
度(温度20℃/68℉) |
1μm |
1.5μm |
||
|
量测力(温度20℃/68℉) |
向下：0.45±0.25N |
|||
|
侧向：0.40±0.25 N |
||||
|
向上：0.35±0.25N |
||||
|
原点 |
1点(距离转轴1mm) |
|||
|
反应速度 |
80 m/min |
42 m/min |
250 m/min |
100 m/min |
|
气动式 |
真空吸入(DK802ALR/DK802ALR5/DK802BLR/DK802BLR5) |
|||
|
耐震动(10 to 2000 Hz) |
100 m/s2 |
|||
|
耐冲击(11ms) |
1000 m/s2 |
|||
|
保护等级 |
IP66(未包含电气分割功能机盒与连接器) |
|||
|
作业温度 |
0℃ to 50℃/32℃Ｆto 122℉ |
|||
|
储存温度 |
-20℃ to 60℃/-4℃Ｆto 140℉ |
|||
|
电源电压 |
DC +5V |
|||
|
消耗功率 |
1 W |
|||
|
线缆长度 |
2.5m/8.2” |
|||
|
线缆直径 |
Ø8 0-0.009mm |
|||
|
重量*1 |
大约20g |
|||
|
量测头 |
钨钢珠(DZ-123)按装螺丝M2.5 |
钢球 安装螺丝M2.5 |
||
|
输出线缆长度(连接至后续电子装置) |
长22m |
|||
|
配件 |
+ P M4*5螺丝(2个),安装垫片，说明，附录 |
|||
*1:标示重量为重量但不包含线缆以及电气分割功能机盒.
