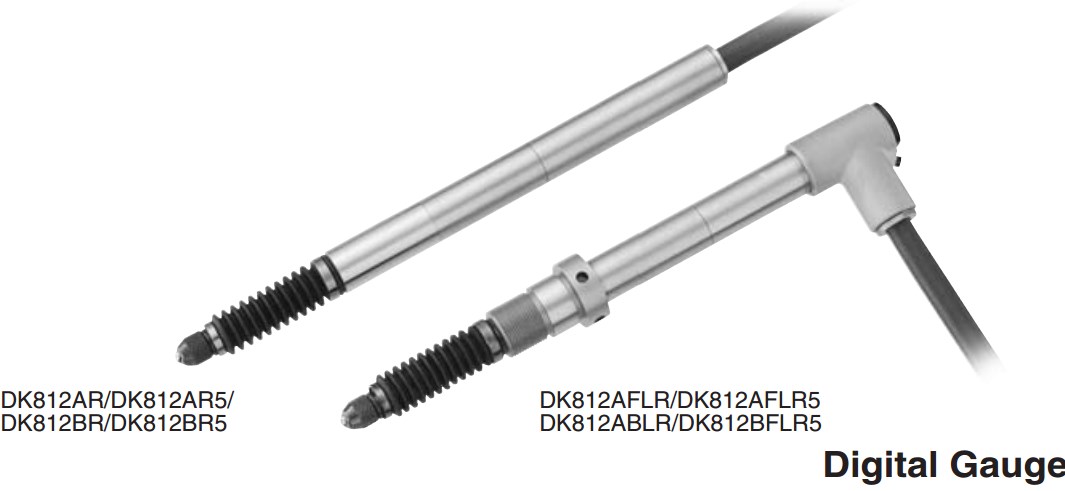

日本索尼Magnescale高度探规DK812AFLR5
DK812 A/B系列
高度，坚固型探规，适用安装于各种机器
产品特点：
1.量测范围:12mm
2.度：1μm，1.5μm
3.解析度：0.1μm，0.5μm
4.反应速度：80m/min(解析度：0.1μm)，250m/min(解析度：0.5μm)
5.内建式原点
6.适用于各种工厂作业环境．
7.设计坚固，适用恶劣环境．
产品参数：
|
型号名称 |
高解析度法兰型 |
一般用途解析度法兰型 |
||
|
DK812AR |
DK812BR |
DK812AR5 |
DK812BR5 |
|
|
DK812ALR |
DK812BLR |
DK812ALR5 |
DK812BLR5 |
|
|
DK812AFR |
DK812BFR |
DK812AFR5 |
DK812BFR5 |
|
|
DK812AFLR |
DK812BFLR |
DK812AFLR5 |
DK812BFLR5 |
|
|
DK812AVR |
DK812BVR |
DK812AVR5 |
DK812BVR5 |
|
|
输出 |
A/B/Z三相差动信号输出(符合EIA-422标准) |
|||
|
信号间隔 |
40μm |
|||
|
解析度 |
0.1μm |
0.5μm |
||
|
量测范围 |
12mm(0.08”) |
|||
|
度(温度20℃/68℉) |
1μm |
1.5μm |
||
|
量测力(温度20℃/68℉) |
向下：0.6±0.3N |
|||
|
侧向：0.5±0.3 N |
||||
|
向上：0.4±0.3N |
||||
|
原点 |
1点(距离转轴1mm) |
|||
|
反应速度 |
80 m/min |
42 m/min |
250 m/min |
100 m/min |
|
气动式 |
真空吸入(DK812ALR/DK812ALR5/DK812BLR/DK812BLR5/DK812AFLR/DK812AFLR5/DK812BFLR/DK812BFLR5) 气推式(DK812AVR/DK812AVR5/DK812BVR/DK812BVR5) |
|||
|
耐震动(10 to 2000 Hz) |
100 m/s2 |
|||
|
耐冲击(11ms) |
1000 m/s2 |
|||
|
保护等级 |
IP66(未包含电气分割功能机盒与连接器) |
|||
|
作业温度 |
0℃ to 50℃/32℃Ｆto 122℉ |
|||
|
储存温度 |
-20℃ to 60℃/-4℃Ｆto 140℉ |
|||
|
电源电压 |
DC +5V |
|||
|
消耗功率 |
1 W |
|||
|
线缆长度*2 |
2.5m/8.2” |
|||
|
线缆直径 |
Ø8 0-0.009mm |
|||
|
重量*1 |
大约30g |
|||
|
量测头 |
钨钢珠(DZ-123)按装螺丝M2.5 |
钢珠 安装螺丝M2.5 |
||
|
输出线缆长度(连接至后续电子装置) |
长22m |
|||
|
配件 |
+ P M4*5螺丝(2个),安装垫片，说明，附录 |
|||
*1：延长线(选配)请参考P10 DK 802 A/B
*2:标示重量为重量但不包含线缆以及电气分割功能机盒.
