日本索尼Magnescale探规DT32P

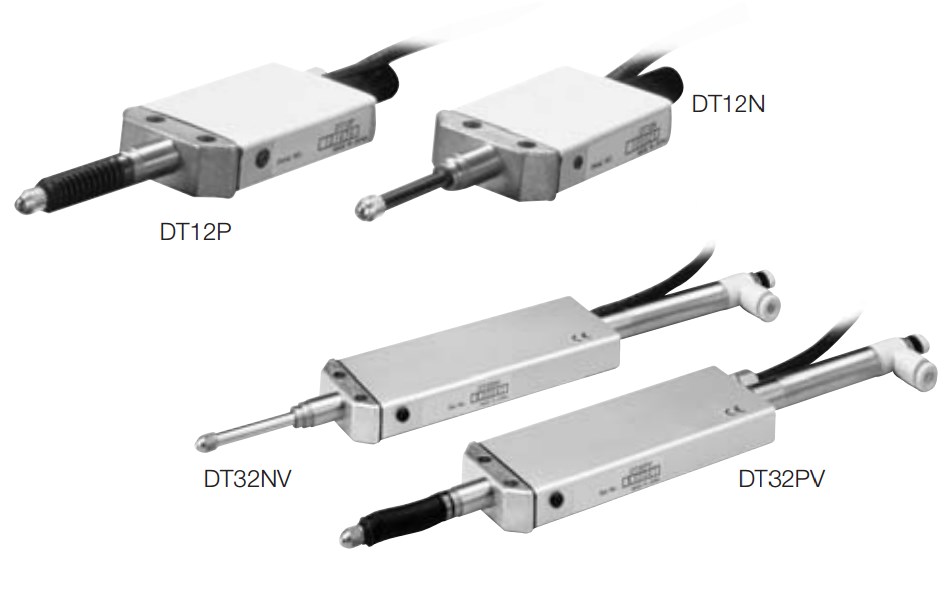

DT12N/P,32N/NV/P/PV小型细瘦的探规
简单说明：
小尺寸易安装测量厚度计DT12P,DT12N,DT32N,DT32P,DT32NV,DT32PV,测量长度12mm，直接连接至A/B相数显器，安装容易，可选购多种配件(参见探规配件)。适用于各种工厂作业环境，耐油水、灰尘、抗震动、冲击能力强,测量次数500万次以上。配用产品：MG20,LT10A。可选购气压式推动型。配用产品：MG20,LT10A。
特点：
1.适用于各种工厂作业环境(DT12P,DT32P/PV:IP64)
2.耐油，水，灰尘，震动，冲击能力强．
3.度：10μm．
4.解析度：5μm．
5.量测范围：12mm/0.47',32mm/1.26'
6.小尺寸设计，适合设计入机器中．
DT12:12(D)*35(W)*116(H)/0.47'*1.38'*4.57'
DT32:12(D)*35(W)*218(H)/0.47'*1.38'*8.58'
7.可选购气压式推动型，保证行程次数：5百万．
8.主要用途：零件自动筛选．
规格
|
型号名称 |
DT12N |
DT12P |
DT32N |
DT32NV |
DT32P |
DT32PV |
|
|
转轴驱动 |
___ |
气压式推动型 |
___ |
气压式推动型 |
|||
|
量测范围 |
12mm/0.47” |
32mm/1.26” |
|||||
|
解析度 |
5μm |
||||||
|
量测范围力 |
向上 |
0.7±0.5N |
方向：1.7N以下 |
1.1±0.8N |
方向：2.9N以下 |
方向：9N以下(*2) |
|
|
侧向 |
0.8±0.5N |
1.3±0.8N |
|||||
|
向下 |
0.9±0.5N |
1.5±0.8N |
|||||
|
度(温度20℃/68℉) |
10μm |
||||||
|
使用温度 |
0℃ to 50℃/32℉ to 122℉(探规) |
||||||
|
储存温度 |
-10℃ to 60℃/14℉ to 140℉ |
||||||
|
线缆长度 |
2m/6.56” |
||||||
|
安装柄直径 |
Ø80-0.015mm/ø0.31”0-0.00059” |
||||||
|
量测头 |
量测头安装Ø3mm/ Ø0.12”直径钨钢珠，以M2.5*0.45螺丝固定在接头末端(DZ-123) |
||||||
|
重量*1 |
约.75g |
约.80g |
约.120g |
约.140g |
约.120g |
约.140g |
|
|
保护设计等级 |
___ |
同等于IP64 |
___ |
同等于IP64 |
|||
|
保证行程次数 |
5百万 |
||||||
*1 不包含线缆单元和电气分割单元
*2 量测力在1.96*105 Pa加压空气，且速度控制器已开启．
