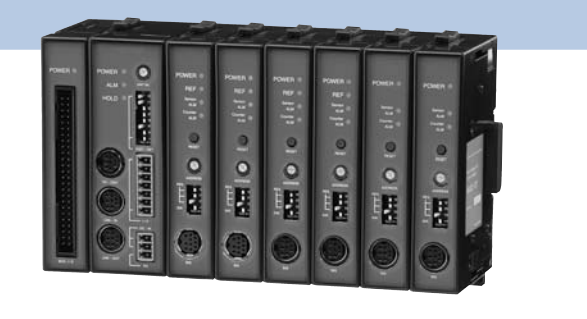

日本索尼Magnescale转换模块MG10-P2
MG系列
弹性数位探规系统，适用于多点量测
简介：
多点测量转换模块MG10/MG20/MG30,MG10-P1,MG10-P2,MG20-DK,MG20-DG,MG20-DT,MG30-B1,MG30-B2;多轴接口模块MG系列，为进行同时多点测试提供平台，与控制器或电脑等连接可以进行数据和指令的传送，主要功能有RS-232,BCD或现场总线输出。
特点：
1.多可连接至64个探规
2.输入解析度：0.1μm，0.5μm，1μm，5μm，10μm
3.与RS-232C,BCD相容
4.操作电压：12-24VDC
5.德国DIN标准滑轨固定(35mm)
多轴接口模块MG系列，为进行同时多点测试提供平台，与控制器或电脑等连接可以进行数据和指令的传送，主要功能有RS-232,BCD或现场总线输出。提高复杂测试的准确性和效率。
MG的特点：多轴同时测试系统集成的中枢，控制器或电脑数据通讯的通道。
主要模组：
|
型号名称 |
MG10-P1 |
MG10-P2 |
|||
|
电源 |
供应电压 |
DC12-24V(11-26.4V)短启动时间：100ms以下 |
|||
|
电子消耗 |
2.0W+连接模组的部电力消耗*1 |
||||
|
突波电流(10ms) |
10A以下(当连接多数量的模组) |
||||
|
电源供应保掮 |
保险丝(内建5A保险丝) |
||||
|
资料传输 |
资料传输I/F |
RS-232C(EIA-232C或同等级) |
|||
|
传输速率设定(波特) |
2400/9600/19200/38400bps(搭配安装DIP开关) |
||||
|
资料长度 |
7/8位元(搭配安装DIP开关) |
||||
|
停止位元 |
1/2位元(搭配安装DIP开关) |
||||
|
同位检查 |
None/ODD/EVEN(搭配安装DIP开关) |
||||
|
定标器 |
CR/CR+LF(搭配安装DIP开关) |
||||
|
连结功能 |
多连结数量 |
16(部数显器模组：64套) |
|||
|
连结线缆长度 |
10m |
||||
|
I/O |
输入格式 |
来源输入(+COM) |
Sink输入(-COM) |
||
|
光耦合绝缘，外部电源DC5-24V |
|||||
|
输出格式 |
Sink型(-COM) |
Source型(+COM) |
|||
|
光耦合绝缘，外部电源DC5-24V |
|||||
|
输入信号 |
重设，暂停，启动，暂存，与资料输出至所有通道 |
||||
|
输出信号 |
整合警示 |
||||
|
连接模组 |
数显器模组 |
MG20-DK,MG20-DG与MG-20DT(可以混合使用，多16个模组)*1 |
|||
|
介面模组 |
MG30-B,MG30-B2 |
||||
*1:连接至MG10的所有模组总功率不可超过54W(12VDC输入)或108W (24VDC输入)
数显器模组
|
型号名称 |
MG20-DK |
MG20-DG |
MG20-DT |
|
|
电力消耗 |
1W+连接探规的电力消耗 |
1.4W(连接至DG-B)/0.5W(连接至DL-B) |
0.8W |
|
|
量测单元输入 |
相关探规 |
DK系列(A/B 90度相位差输入) |
DG**B系列，DL**B/DL**BR系列 |
DT系列 |
|
解析度设定*2 |
10/5/1/0.5/0.1m |
10/5/0.5m |
5m(DT12/32) 1m(DT512) |
|
|
搭配安装DIP开关 |
||||
|
反应速度 |
依据探规规格 |
100m/min |
||
|
原点*3 |
REF-LED(设定原点)侦测到原点会显示在显示器上，侦测到原点时会设定”0”或设定值在数显器上 |
--- |
||
|
其他 |
警示 |
当量测单元速度过快或加速时，S-ALM LED灯号会亮起，当数显器内部线路速度过快，C-ALM LED灯号会亮起． |
||
|
MG10重新设定批令或按下主要单元上的重设按钮，即可取消警示讯息． |
||||
*2：设定值连接探规解析度数值．
*3MG20-DG连接至DL**BR系列
介面模组
|
型号名称 |
MG30-B1 |
MG30-B2 |
||
|
电力消耗 |
1Ｗ |
|||
|
I/O |
输入规格 |
来源输入(+COM) |
Sink输入(-COM) |
|
|
光耦合绝缘，外部电源DC5-24V |
||||
|
输出规格 |
Sink型(-COM) |
Source型(+COM) |
||
|
光耦合绝缘，外部电源DC5-24V |
||||
|
输入信号 |
DRQ/通道位置/测量模式变动/比较器变动/重设/启动/暂停/载入原点 |
|||
|
输出信号 |
BCD资料(6位数)/等待/数码/符合/不符合输出/警示/载入原点 |
|||
|
输出设定 |
计时器(1～128ms)/输出/或/极性(用内部DIP开关设定) |
|||
|
所有型号名称 |
作业温度 |
0～+50℃(水气不凝结) |
||
|
储存温度 |
-10～+60℃(20～90％RH) |
|||
|
|
||||
