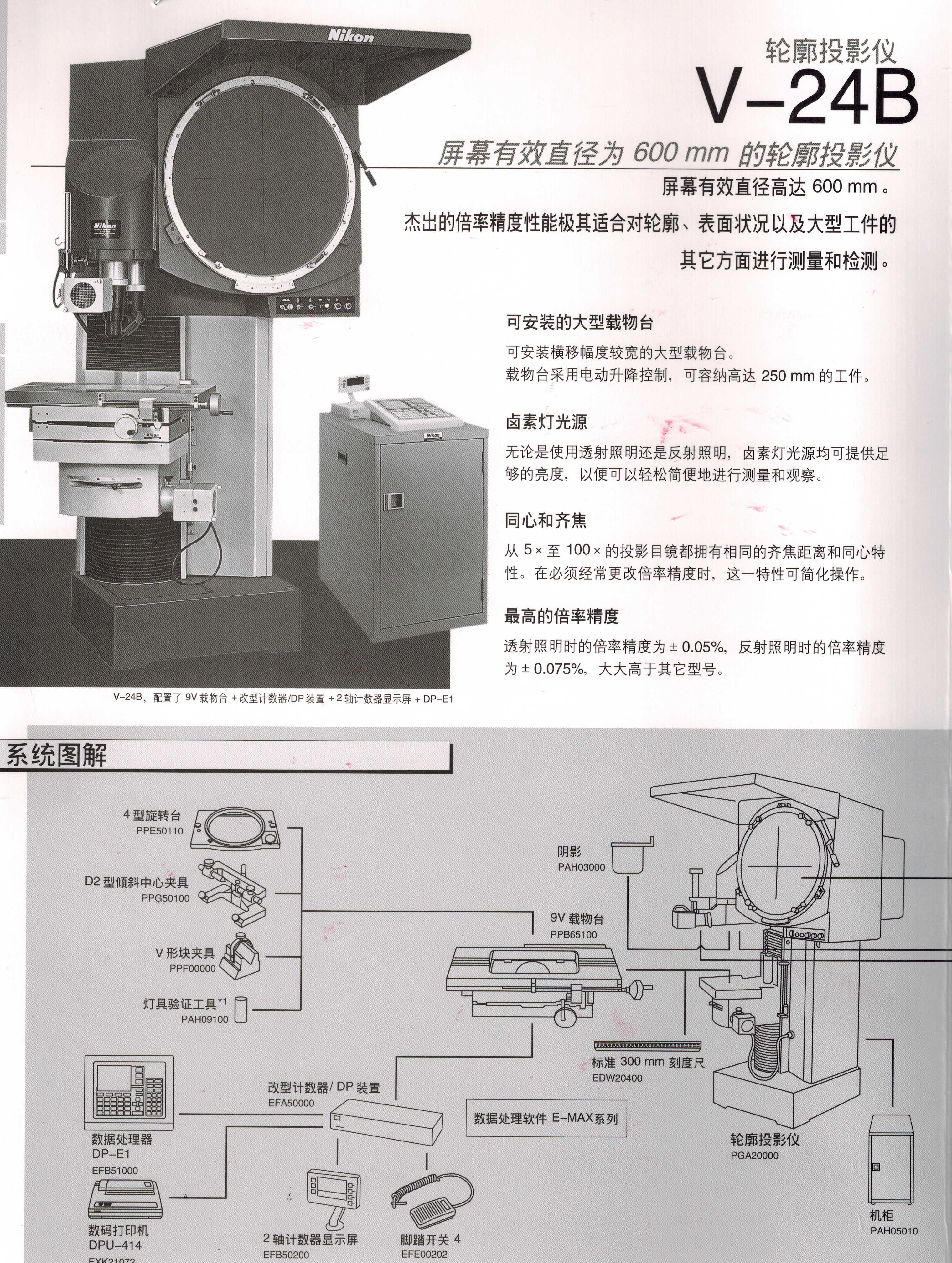

尼康大型投影仪V-24B
Profile Projector V-24B 一款有效投影直径达到600mm的大型投影机 这款V-24B机器通过的放大倍率，配置密的载物台以及数据处理设备，将工件放大投影到屏幕上进行外观和尺寸方面的检查和测量。这些投影机非常适合观察和测量汽车、机械工具、电子部品等产业的密零件、模具等。
NIKON V-24B系列投影机
轮廓投影仪
尼康 V-24B 投影机
属于大中型量仪，投影屏有效直径为600mm，主要用于生产车间的工件尺寸检测。具有屏幕尺寸大、成象清晰、操作方便等特点。
该机种只有一个机型，没有子型号。
*主机自带有机械式测角仪，XY计数器为外置式。
*采用9V型专用测量载物台，其行程为225(X)×100(Y)mm，承载能力达30Kg；
*载物台电动升降调焦；
*可能支持的被测工件高度为250mm；
*透射、垂直反射、斜反射照明等均为标准配置，其中透射照明的聚光镜具有变焦功能，可以根据投影物镜的倍率不同进行调节，以获得的照明效果；
*投影物镜倍率度很高，而且部齐焦；
*可搭配专用数据处理器，或计算机数据处理软件，实现多种复杂的测量。
Nikon V-24B大型投影机技术参数：
调焦方式:电动 （载物台电动聚焦）
照明方式：表面卤素灯24V150W 透射卤素灯24V150W
投影屏幕直径600mm ，轮廓投影小于0.1% 表面投影误差
镜头倍率（可选择）：5X 、10X 、20X 、50X 、100X
专配载物台9V 测量范围：X,Y=225X100mm 小读数值0.0005（mm）；
可能支持的被测工件高度为250mm ， 载物台承载能力：30（kg）；
可附加微电脑处理机（Data Processor ）如：Nikon DP-E1数据处理器,
美国QC-220经济型数据处理器 、电脑数据处理软件，及寻边器
V-24B投影机主要特征
投影镜头
的放大倍率度
卤素灯源
同轴共焦
大行程载物台

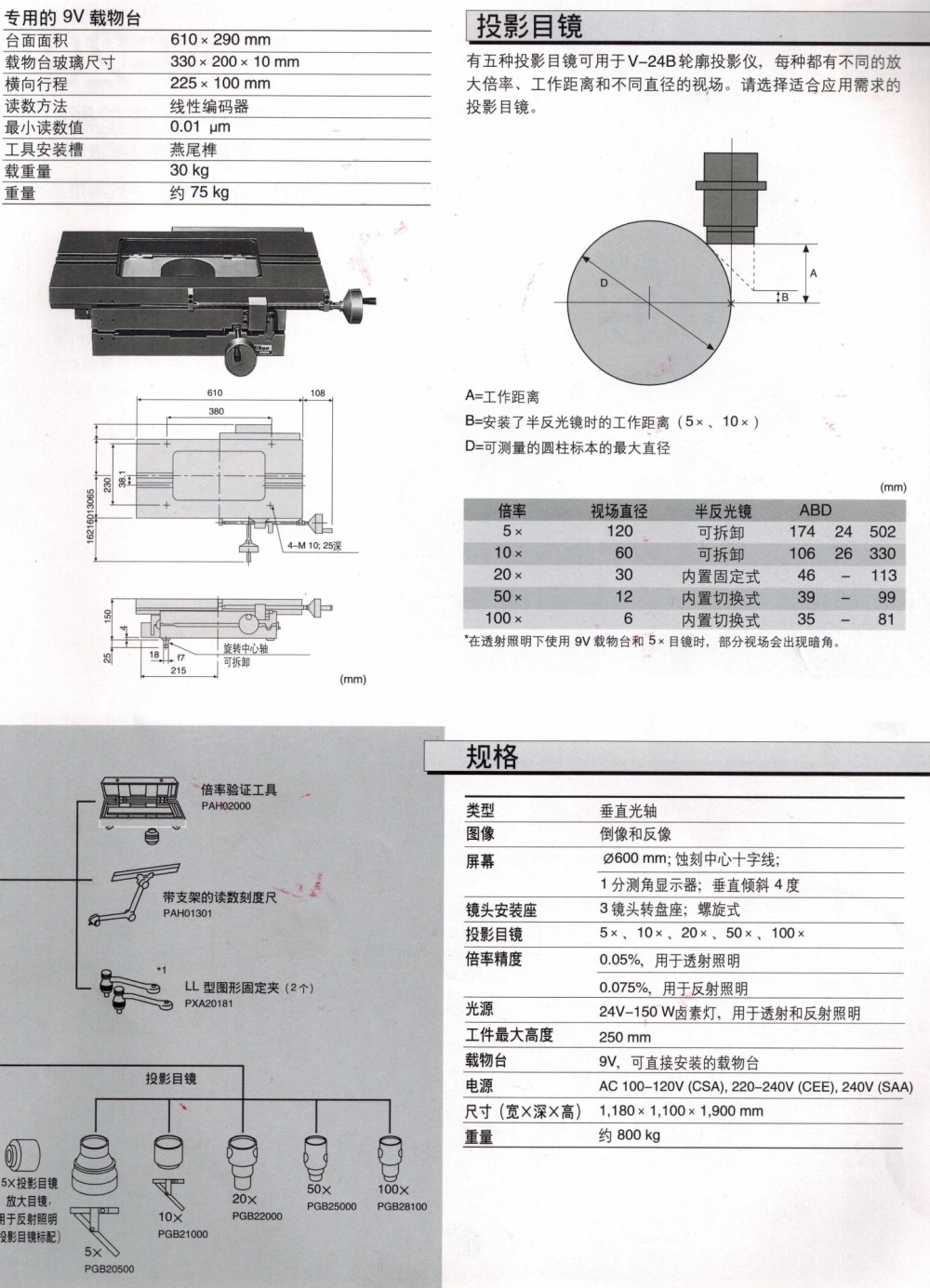

V-24B投影机技术规格
|
类型: |
垂直光路 |
|
放大倍率度: |
轮廓照明+/-0.05% , +/-0.10% (200x时) |
|
尺寸: |
1,900 (H) x 1,180 (W) x 1,100 (D) mm (74.8x 46.5x43.3") |
|
电源: |
110 VAC; 220 VAC |
|
镜头安装方式: |
3孔炮塔安装，螺纹接口 |
|
投影镜头: |
5x, 10x, 20x, 50x, 100x, 200x |
|
重量: |
800 Kg (1,766 lb.) |
|
载物台: |
9V; 表面范围: 610x290mm (24.0x11.4"); 行程l: 225x100mm (8.9 x 3.9"); 小读数: 0.001mm/0.00005"; 承载重量: 30 kg (66 lb.);样本高度: 250mm. |
|
照明: |
轮廓照明- 5x 到20x远心光学, 50x 到200x光轴共中心;50x 到200x需要辅助镜头, 24V/150W 卤素灯炮,绿色的滤光片;表面照明- 垂直倾斜表面照明，5x需要辅助镜头,24V/150W 卤素灯炮, 绿色滤光片 |
|
屏幕: |
直径600mm; 带十字线的毛玻璃; 游标尺小角度读数1分. 角度倾斜4度. |
|
影像: |
倒立、反向 |
轮廓投影仪V-24B属于大中型量仪，投影屏有效直径为600mm，主要用于生产车间的工件尺寸检测。具有屏幕尺寸大、成象清晰、操作方便等特点。该机种只有一个机型，没有子型号。主机自带有机械式测角仪，XY计数器为外置式。
