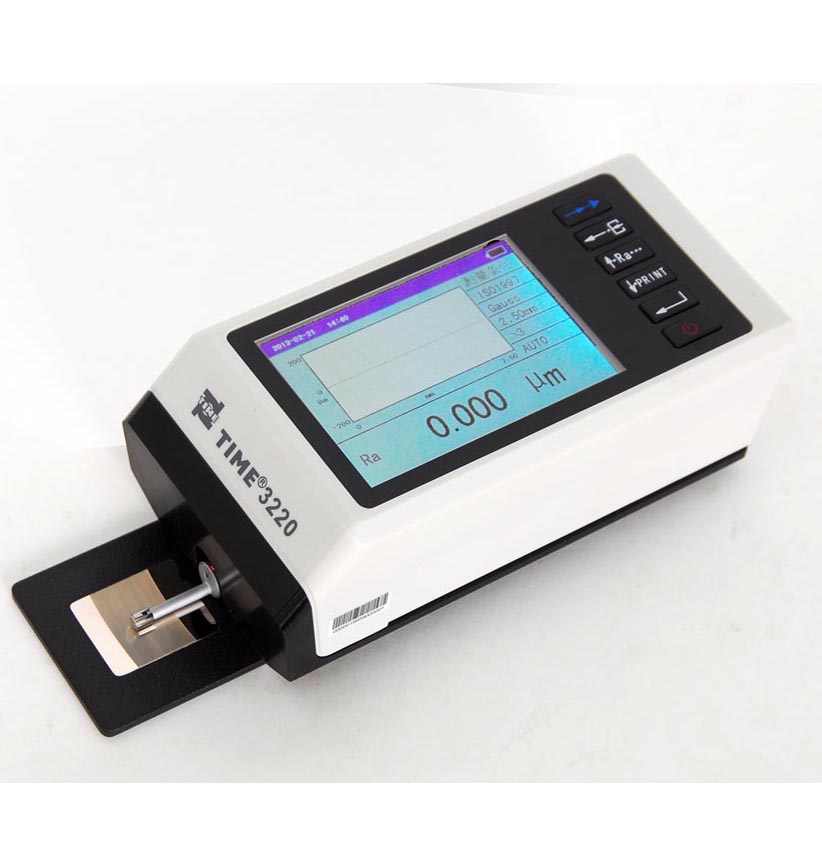

时代TIME3220便携式粗糙度仪
产品简介：
TIME3220手持式粗糙度仪是触针式表面粗糙度测量仪，它适用于生产现场、实验室、计量室，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示出部测量参数和轮廓图形。
测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在传感器输出端产生于被测表面粗糙度成比例的模拟型号，该信号经过放大之后进入数据采集系统，再对采集的数据进行数字滤波和参数计算，将测量结果在液晶显示器上读出，也可在打印机上输出，还可以与PC机进行通讯。
产品适用标准：
GB/T 3505-2009 产品几何技术规范（GPS）表面结构 轮廓法 术语、定义及表面结构参数
GB/T 6062-2009 产品几何技术规范（GPS）表面结构 轮廓法 接触（触针）式仪器的标称特性
产品特点：
多参数测量：Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、RPc、RSm、Rmr(c)、tp、Rmr、Rpm、Rz1max、RzJIS、Rmax、Htp、Rδc、R△q、R△a、Pa、Pp、Pv、Pt、Pz、Pq、Psk、Pku、Pc、PSm、Pmr(c)、Pmr、Pz1max、PJIS、Rδc、P△q、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2；
高度电感传感器；
2RC、GAUSS滤波方式；
兼容ISO1997、ANSI、JIS2001标准；
TFT液晶，可现实部参数及图形；
连接时代TA230打印机，可打印部参数及轮廓图形；
内置标准RS232接口、USB接口；
简体中文、繁体中文、英文显示；
自动关机；
一体化设计，使用方便。
产品技术参数：
| 传感器测量范围 | 400um | |
| 传感器针尖半径 | 5um/2um | |
| 传感器针尖材料 | 金刚石 | |
| 传感器触针测力 | 4mN/0.75mN | |
| 驱动行程 | 19mm/0.748inch | |
| 驱动速度 | 当取样长度=0.08mm Vt=0.25mm/s | |
| 当取样长度=0.25mm Vt=0.25mm/s | ||
| 当取样长度=0.8mm Vt=0.5mm/s | ||
| 当取样长度=2.5mm Vt=1mm/s | ||
| 返回时 V=1mm/s | ||
| 示值误差 | ≤±10％ | |
| 示值重复性 | ≤6％ | |
| 取样长度 | 0.08mm，0.25mm，0.8mm，2.5mm可选 | |
| 评定长度 | 1L-5L（可选），L为取样长度 | |
| 测量范围 | 自动 | 分辨力：0.001um、0.008um |
| ±50um | 分辨力：0.001um | |
| ±200um | 分辨力：0.008um | |
| 电源 | 锂离子充电电池1块/电源适配器 | |
| 外形尺寸和重量 | 155.4mm×75mm×56mm,约760g | |
标准配置：
| 名称 | 数量 | 名称 | 数量 |
| 标准传感器 | 1支 | 传感器护套 | 1件 |
| 主机 | 1台 | 支架 | 1件 |
| 标准样板 | 1块 | 起子 | 1把 |
| 电源适配器 | 1个 | 通讯电缆 | 1根 |
