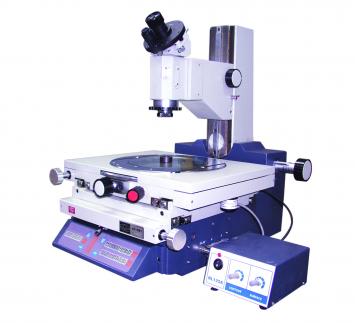

新天JX14B 数字式大型工具显微镜
用途：
工具显微镜分为大型工具显微镜和工具显微镜。根据产品的性能特点分为：数字式、数据处理式、图像处理式等多种，具有较高的测量度，可以满足不同用户的测量需求。
工具显微镜是一种测量用途极为广泛的计量仪器，该仪器能测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各参数。适用于机器制造业、工具制造业、模具制造业、仪器仪表业、事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校以及科研院所等。仪器带有光学定位器、顶针架、分度头、测高装置、双像目镜、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。
其典型测量对象有：
各种成型零件如样板、样板车刀、冲模和凸轮的形状；
螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；
齿轮滚刀的导程、齿形和牙型角；
钻模或孔板上孔的位置度，键槽的对称度等形位误差；
特点：
JX14B采用光电数显技术，以密光栅尺作为XY轴测量元件，数显箱显示数据，读数直观，检测方便。
JX14B1采用光电数显技术，以密光栅尺作为XY轴测量元件，以编码器作为旋转工作台的测量元件，实现了长度、角度数字显示，读数直观，检测方便。
主显微镜配有多种目镜和物镜，视场范围大，成像清晰。
主显微镜可左右偏摆，适用于螺旋状零件的测量。
透射、反射照明均采用LED发光管照明，发热量低，寿命长。
具有快速移动和微动装置，并可迅速切换。
带有顶针架，可测量轴类零件。
技术参数：
测量范围：150mm×75mm
分辨率：0.001mm
准确度：(2+L/50)um（其中L为被测长度，
单位：mm）
圆工作台
直径：φ190mm（玻璃）
φ280mm（金属）
角度分划范围：0°~360°
圆工作台测角：
JX14B分辨率：3′
JX14B1分辨率：1′
工作台承重：20kg
显微镜立柱
倾斜范围：±12°
倾斜角度分划值：30′
测角目镜
角度分划范围：0°~360°
角度分划值：1′
轮廓目镜
分划范围：±7°
角度分度值：10′
光学定位器
小探测孔径：φ5mm
探测深度：15mm
测量力：0.1N
顶针架
夹持直径：φ70mm，夹持长度：190mm
物镜
| 总放大率 | 物镜放大率 | 工作距离 | 物方视场 |
| 1× | 10× | 79mm | Φ20mm |
| 3× | 30× | 69mm | Φ6.6mm |
| 5× | 50× | 49mm | Φ4mm |
环境要求：室温20±1℃，相对湿度40％－60％RH
仪器外形尺寸（mm）：长720×宽460×高600
仪器质量：100kg
