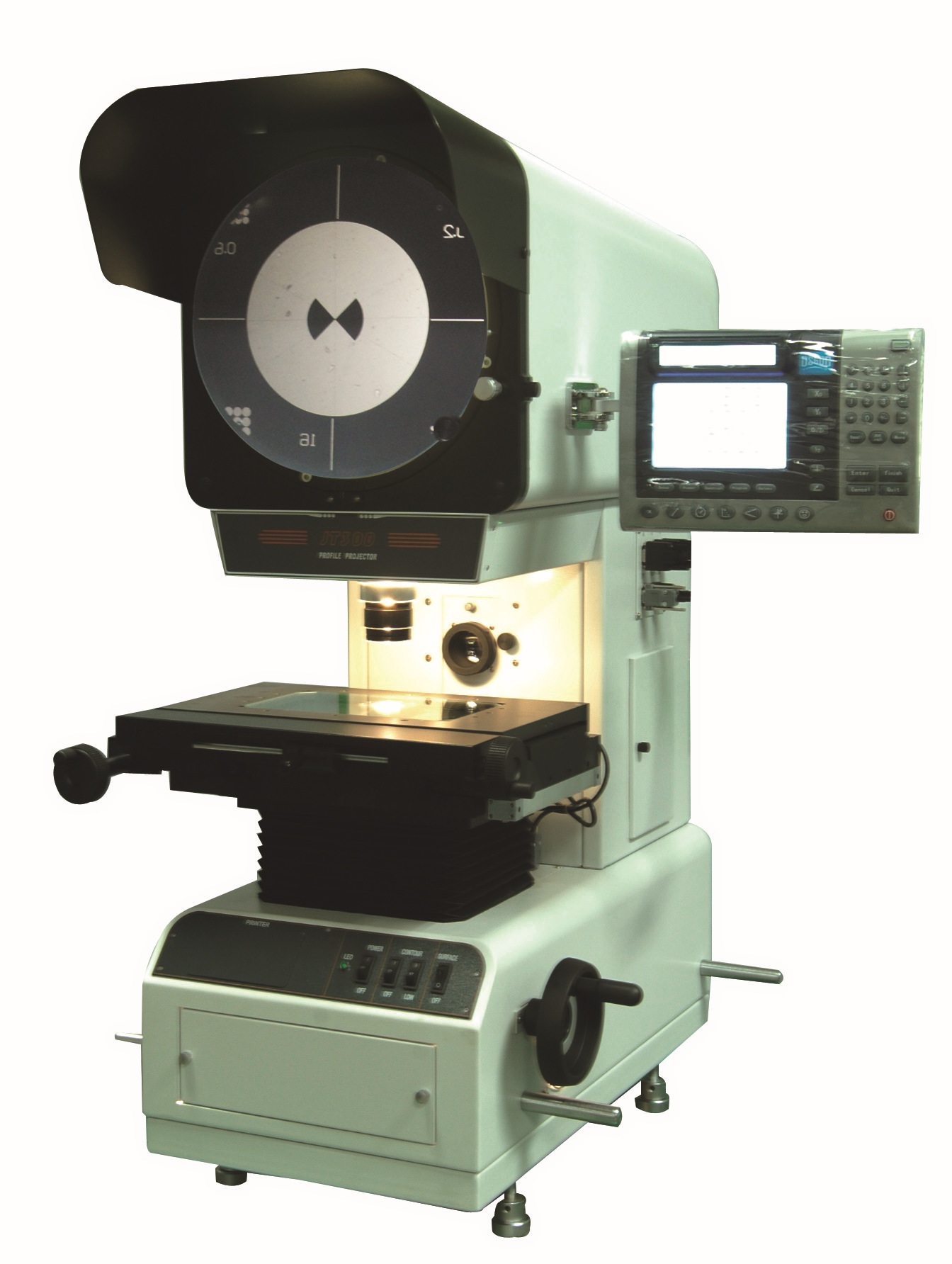

JT300 φ300mm数字式投影仪
JT300 φ300mm数字式投影仪--应用领域:典型测量对象有:在汽车制造业,检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸;在电子行业,检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸;在塑料橡胶业,检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数;在机械制造业,检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸;在钟表行业,检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓。在航空航天业,检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。
JT300 φ300mm数字式投影仪--特点:
采用圆弧曲线造型,仪器美观,使用方便。
升降系统采用直线导轨和无干涉螺母,使升降传动更舒适、更稳定。
反光镜运用镀膜工艺,防尘效果更好。
透射照明亮度分高低两档可调,适应不同工件的测量需求。
采用进口高亮度、长寿命卤钨灯,满足长时间使用需求。
光学系统品质优良,物镜成像清晰,放大倍率准确。
轴流风机双向散热,提供超强散热能。
投影屏
投影屏尺寸: φ300mm
投影屏旋转范围: 0°~360°
旋转角度显示当量 : 1′
旋转角度准确度: 6′
类型 | 小型 | 大型 |
台面尺寸(mm) | 350×202 | 400×225 |
测量范围(mm) | 150×100 | 200×100 |
调焦范围(mm) | 0~90 | 0~90 |
分辨率(mm) | 0.001 | 0.001 |
仪器准确度 |
3+L/75μm(其中L为测量长度,单位:mm) |
3+L/75μm(其中L为测量长度,单位:mm) |
工作台承重(kg) | 5 | 5 |
物镜
物镜放大率 | 10× | 20× | 50× | 100× |
物镜物方视场 | φ30mm | φ15mm | φ6mm | φ3mm |
物镜工作距离 | 75mm | 69mm | 44mm | 26mm |
放大倍率误差:0.08%
照明光源
透射照明 12V 100W卤钨灯
反射照明 24V 150W卤钨灯
使用环境
室温20℃±5℃,相对湿度40%-70%RH
仪器的外形尺寸(mm):长 694×宽 380×高 1065
仪器质量:180kg
