JD20投影立式光学计

型号：JD20

产品时间：2016/8/11 17:52:22

简要描述：

JD20投影立式光学计 JD3 JD3A JD20 JD20B JD22A JD25-D JD25-C JD25-H JD36 JD36-H JD9A JD21 JD10A JDS1000 JDS2000 JDS3000 JDS6000 JDJ1000 JDJ2000 JDJ3000 JDQ1000 JDQ2000 JDQ3000 JDQ6000 JD51 JSG2 JX20

产品咨询在线客服

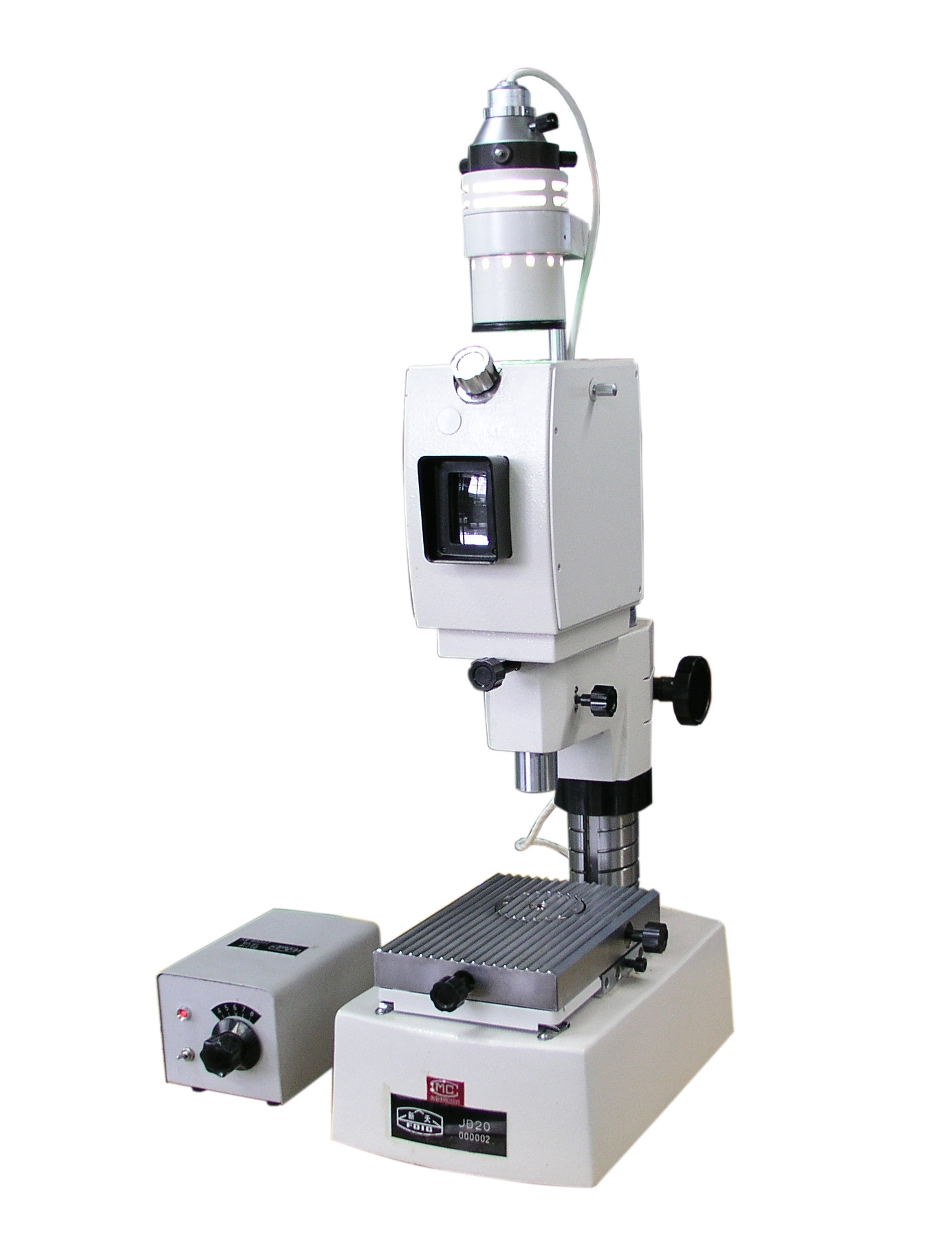

JD20投影立式光学计

一．仪器特点：

1、采用腊屏新技术，附加读数放大镜、视场亮度匀称，像质清晰。

2、仪器度高，测量数据稳定可靠，对于小尺寸密零件的检验方便快捷。

3、采用光学投影读数方法。

4、仪器结构设计紧凑，外形尺寸小巧，便于运输

二、仪器用途：

投影光学计是密光学机械长度计量仪器。它是利用标准量块与被测件相比较的方法来测量零件外形的微差尺寸，是工厂计量室、车间检定站或制造量具、工具与密零件车间常用的密仪器之一。

它可以检定量块以及高度的柱形量块，对于圆柱形、球形等工件的直径或样板工件的厚度以及外螺纹的中径均能作比较。

三、规格参数：

1、测量范围（mm）： 0~180mm

2、工作台

七筋工作台：用于检定厚量块和工件

球筋工作台：用于检定薄量块和工件

光面工作台：用于测量球体直径

量块移动架：用于承放和移动标准和被检量块

3、仪器的准确度：

(0.05+ΔL/400) μm 其中ΔL — 比较测量时的量程(μm)

4、仪器的示值稳定性： 0.02μm

5、投影光学计镜管的主要规格：

分划板分划值： 0.0002mm

分划板分划范围： ±0.02mm

测量力（N）： 1.20N±0.2N

分划线像的微调范围：±5个分度

每个分划的视见宽度：1.7 mm

投影光学计镜管外径配合尺寸： φ6H7

测量杆与测帽配合的外径尺寸： φ6g6

6、仪器的外形尺寸（mm）：320×230×820mm

7、仪器重量（KG）： 30kg

8、环境要求：

室温：20℃±3℃ 相对湿度：≤60%

(产品照片仅供参考；本公司保留对产品进行改进提高的权利，届时恕不另行通知客户；本产品配置以装箱清单为准。)

四、附件（含标配件及选购件）：

序号	名称	单位	数量	备注
1	主体箱有立柱和三只防震脚 A、B、C三只木箱	件	1
2	测量头	件	1
3	辅助工作台	件	1
4	平面工作台	件	1
5	隔热屏	件	1
6	照明灯（其中有一根电线）	件	1
7	调压变压器	件	1
8	测帽提升器	件	1
9	七筋工作台	件	1
10	球筋工作台	件	1
11	高量块移动架	件	1
12	低量块移动架	件	1
13	平面平行平晶	件	1
14	球筋工作台调整扳手	件	1
15	工作台装卸螺钉	件	2
16	R20球面测帽	只	2
17	φ2平面测帽	只	2
18	φ8平面测帽	只	1
19	1.5×8刃形测帽	只	1
20	1×2刃形测帽	只	1
21	6V15W灯泡（螺口）	只	4
22	产品使用说明书	份	1
23	产品出厂合格证	份	1
24	装箱单	份	1
